Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration Certificate(cost additional) |
Model numarası: | HC9908 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 5günler (stoklarımızda) |
Ödeme koşulları: | T/T |
Yetenek temini: | Ayda 10 ayar |
Standart: | IEC60884 IEC 60065 vb. | Kuvvet kolu: | 0-200mm |
---|---|---|---|
Ağırlık: | 2.5N | Tork: | 0.25Nm ve 0.4Nm |
Tak: | çok amaçlı fiş (GB ve BS fişi için uygun), UL fişi, Avrupa fişi | Yapılandırma: | fiş değiştirilebilir ve özelleştirilebilir |
Vurgulamak: | socket tester,electrical plug tester |

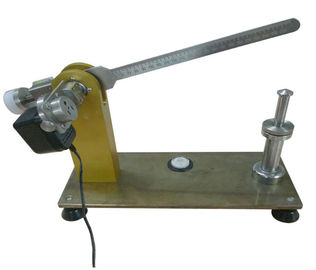

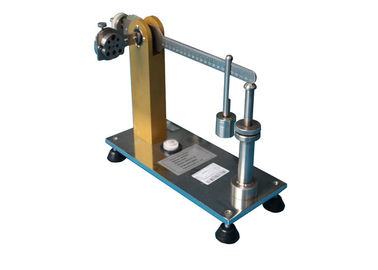

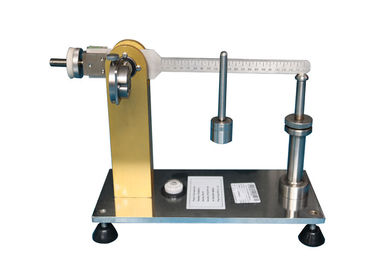

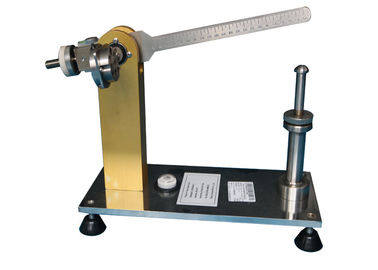

IEC60884 Madde 14.23.2 Soket -Outlet Tork Test Cihazı
Ürün Bilgisi
Test cihazı, IEC 60884-1 2013 madde 14.23.2, IEC 60335-1, 22.3, IEC60065, Madde 15.4.1 ve şekil 11'e uygundur.
Takma gerilme kuvvetini test etmek için kullanılır. Sabit soket prizlerine sokulması düşünülen pimlerle donatılmış bir cihaz bu soket prizlerine gereğinden fazla baskı uygulamaz.
Standart madde
Ekipman, bu standarda uygun sabit bir soket-çıkış deliğine sokulur, soket-çıkış delikli yatay eksen etrafında, canlı yuvanın ekseni etrafında döndürülür-soket bağlantı yüzeyinin 8mm uzağında temas eder-çıkış ve paralel Bu nişan yüzüne.
Düşey düzlemde kavrama yüzünün muhafaza edilmesi için sokete-çıkışa uygulanacak ek tork 0.25Nm'yi aşmamalıdır.

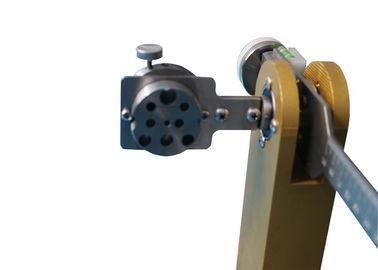

yapı
1 - denge ağırlığı
2 - kabarcık ölçme
3 düzey kabarcık
4 - ağırlık ölçümü
5 - yükseklik ayarlama vidası
6 - destek çubuğu
Parametreler:
ağırlık | 2.5N * 1, 1N * 1 |
fiş | UL fişi * 1, Avrupa fişi * 1, çok amaçlı fiş * 1 |
Standartlara uygundur | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
Kuvvet kolu | 0-200 |
Temas yüzeyi ve yüzeyin Ekseni arasındaki mesafe | 8mm |
Çalışma adımları
2.Denginlik kolonundaki 4 ölçme ağırlığını yatırın ve 5 yükseklik regülasyon vidasını ayarlayın, denge kolunu yatay konuma getirin. Denge kolu yatay konumdayken, 2 kademeli kabarcık orta konumda hava kabarcığı.
3. 4 ölçme ağırlığını çıkarın, 1 dengesi ağırlık konumunu ayarlayın, denge kolunu yatay konumda tutun. Ve denge kolunu 6 - destek çubuğuna yaklaşık 1 mm mesafede tutun.
4. Test örneğini cihaza takın, vidayı sıkıştırın. Şimdi denge kalkacak.
5.4 ölçme ağırlığını denge koluna takın. 4-ölçüm ağırlığının konumunu ayarlayın, balans kolu seviyesinin, hava kabarcığının 2-ölçüm balonunun orta konumda olmasını, denge kolunun 6-destek çubuğuna 1 mm mesafede kalmasını kaydedin. Konumunu 10.3cm olarak söyleyin.
6. Tork ölçümü
(1) Alt ağırlığa uygun ağırlık asılmıştır.
(2) Terazi kolu yatay konuma gelene kadar ağırlığı yavaşça hareket ettirin.
7. Sokete uygulanan örnek torku: Ölçek değeri X ağırlığı
Örneğin: Tork: 0.12mX2.5N = 0.3Nm
