| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Third party calibration certificate(cost additional) |
| Model numarası: | HVTR-1 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 45 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 10 Set |
| Kontrol yöntemi: | PLC değmek perde hakim olmak | Elektrot malzeme: | Üst ve alt elektrotlar kullanılarak, 2.5 kV ila 10 kV arasında değişen bir voltaj uygulandı. Kısa d |
|---|---|---|---|
| Bırakma cihazı: | Damlama cihazının zaman sabiti, damlama hacmi ve damlama zaman aralığı tam olarak kontrol edilecek ş | Test voltajı akımı: | 500 ~ 10kV (ayarlanabilir) (dijital ekran); 5 ~ 60mA (binning ayarlanabilir), 100mA'ya kadar kı |
| Boyutlar: | Genişlik 600mm x derinlik 500mm x yükseklik 1000mm, egzoz deliği çapı ø 100mm | ||
| Vurgulamak: | flammability chamber,flammability tester |
||

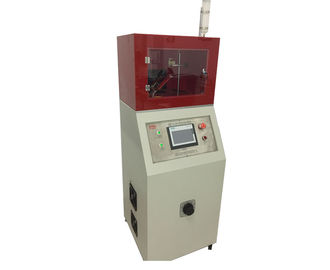

IEC60587-1984 Yüksek Gerilim İzleme Cihazı Plc Dokunmatik Ekran Kontrolü Entegre Tasarım
Standart
IEC60587-1984 ve D2303.
Uygulama
Elektrik ürünlerindeki nem ve kirliliklerin etkisi altında, farklı polarite canlı parçaları arasında veya canlı parçalar ve topraklama metalleri arasında yalıtım üzerinde sızıntıya neden olabilir. Üretilen ark, elektriksel kısa devre veya deşarj nedeniyle elektrik deşarjına neden olabilir. Zarar veya hatta yangın bir yangına neden olur. Sızıntı izleme testi, yukarıdaki koşulları taklit etmek için yalıtım malzemesi üzerinde yapılan yıkıcı bir testtir ve belirtilen alandaki elektrik alanının ve safsızlık suyunun etkisi altında yalıtıcının göreceli sızıntı direncini ölçmek ve değerlendirmek için kullanılır.
Örnek test
Katı elektrik yalıtım malzemeleri ve elektronik ürünler ve ev aletleri için ürünler, örneğin: röle soketleri, geçiş şalter kapakları, kontaktörler, vb.
özellik
Test cihazı, deneysel bir parça ve yerinde kurulum ve devreye alma işlemini kolaylaştırmak için entegre bir tasarıma sahip bir kontrol parçasından oluşur. SUS304 paslanmaz çelik veya pirinçten yapılmış test kasası kabuğu ve yapısal parçaları; elektrot kafası SUS304 paslanmaz çelik, yüksek sıcaklık korozyon direnci; sayım doğru, istikrarlı ve güvenilir kontrol sistemi.
Parametreler
| Kontrol metodu | PLC dokunmatik ekran kontrolü |
| Elektrot malzemesi | Üst ve alt elektrotları kullanarak, 2.5 kV ila 10 kV arasında değişen bir voltaj uygulandı. Kısa devre kaçak akımı test devresinde 60mA'ye eşit veya daha büyük olduğunda, süre 2 saniye korunur. Röle eylemi, örnek başarısız olduğunu gösteren akımı kesti |
| Cihaz düşüyor | Damlalama cihazının zaman sabiti ayarlanabilir, böylece damla hacmi ve damlama zaman aralığı hassas bir şekilde kontrol edilir. |
| Test voltajı akımı | 500 ~ 10kV (ayarlanabilir) (dijital ekran); 5 ~ 60mA (binning ayarlanabilir), 100mA'ya kadar kısa devre akımı; (dijital gösterge); |
| Akım kontrol empedansı | 60, 50, 30, 15KΩ veya gerçek gereksinimlere göre ayarlanır, anahtarlama ile sekonder test akımı 10, 22, 33 ve 40mA gereksinimlerini karşılayın |
| İkincil akım sınırlayıcı direnç | 15KΩ veya gerçek devre gereksinimlerine göre ayarlanır |
| Elektrot testi | Sırasıyla 2 çift, 0.15 mm kalınlığında, 12.7 × 25.4, 160 ° açıda düzgün çapaksız paslanmaz çelik elektrotlardır; Ve eksen ve 30 ° baş açısı ile tungsten çubuk elektrot Φ2.4 × 45mm; |
| Elektrotun numune üzerindeki kuvveti | 50 g 5 g ±. |
| Damlacıkların sayısı | 1-9999 (dijital ekran, önceden ayarlanmış olabilir) |
| Rüzgar hızı testi | 0.2m / s (yeni standart) |
| Basınç düşmesi | 1.0A 0.1A (hata); 100mA (doğru) ±% 8 |
| İzleme kararı | Ölçüt A: Yüksek basınç döngüsündeki örnek üzerinden akım 60 mA'yi geçtiğinde, uç noktaya ulaşır. Aşırı akım cihazı şu anda gücü kapatır. Kriter B: İşaret, alt elektrottan 25 mm'de numunenin yüzeyindeki işarete ulaştığında, son noktaya ulaşılır. |
| boyutlar | Genişlik 600mm x derinlik 500mm x yükseklik 1000mm, egzoz deliği çapı ø 100mm |
| Yapılandırma | Elektronik tartı aleti seçilmesi tavsiye edilir. |
| Aksesuarlar | Derinlik göstergesi: Derinlik göstergesinin doğruluğu ± 0.01 mm'dir ve sondanın ucu 0.25 mm'lik bir yarıçapa sahip bir yarım küre şeklindedir. |
