| Menşe yeri: | ÇİN MALI |
| Marka adı: | HongCe |
| Sertifika: | CE,FCC,ROSH (Cost additional) |
| Model numarası: | HHLZ |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 3 ay |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Kaçak Tespit Oranı: | 2 g / y | İzleyici Gazı: | Karışım helyum ve azot |
|---|---|---|---|
| deney çevrimi: | 30s / pc | iş parçası: | Kondenser Evaporatör Borulaması |
| Vurgulamak: | helium leak detection,helium leak testing |
||

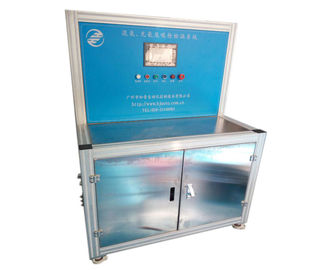

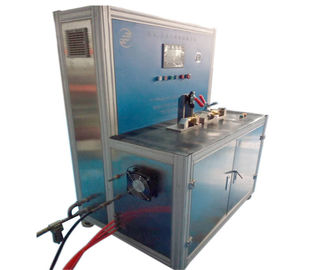

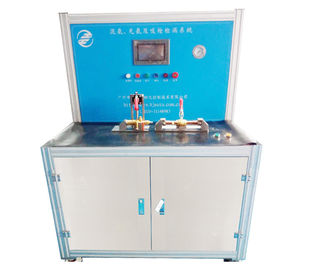

Klima Kondenser Evaporatör Boruları için Helyum Sniffer Test Cihazları
Helyum kaçak tespitinin temel prensiplerine göre, bir izleyici gaz olarak helyum, iş parçası helyum ile doldurulacak ve daha sonra bir helyum sızıntısı detektörü sızıntısı sayesinde iş parçasının sızıntısının doğruluğunu hızlı ve doğru bir şekilde belirleyebilir.
Teknik parametreler:
| İş parçası | Klima boruları / ruloları |
| İzleyici Gaz | Karışım helyum ve azot (% 30 helyum +% 70 azot) veya saf helyum |
| Kaçak Algılama Oranı | 2g / y, 1x10 -6 Pa.m 3 / s'ye eşittir |
| Kaçak dedektörü ayar hassasiyeti | 1x10 -8 Pa.m 3 / s |
| Brüt Kaçak Saptama Basıncı | 4.0 Mpa (Aşağı doğru ayarlanabilir) |
| İnce Sızıntı Tespiti İçin Basınç | 4.0 Mpa (Aşağı doğru ayarlanabilir) |
| Algılama Yöntemi | Elle tutulan sniffer |
| Tahliye / doldurma / geri kazanım bağlantısı | 2 istasyon (bağımsız), istasyon başına 2 konektör (sadece 1/4 dişli, müşteri tarafından sağlanan konektör) |
| Test döngüsü | 30s / pc (Yükleme / boşaltma iş parçası ve elle tutulan algılama süresi hariç) |
| Test tezgahı | 1500mm * 600mm |
| Yüksek basınçlı hortum | 1,5m (4 adet) |
| Platform yüksekliği | 850mm |
| Ekipman bileşimi | Operasyon platformu + Helyum dolum ve geri kazanım sistemi (iki tarafın bağlanması için borular müşteriden sorumludur) |
| Güç kaynağı | Üç faz |
| Alarm | Sniffer kaçak sinyalini tespit ettiğinde sistem alarm verir. |
Sistem, tespit edilen toplam helyum ağırlığı önceden belirlenen aralığı aşarsa, tüm kaçak noktalarının tüm sızıntı oranlarını otomatik olarak toplar, bu da iş parçasının ince bir sızıntıya sahip olduğunu gösterir. Bu durumda, ince kaçak tespit işlemi durdurulur; ve operasyon arayüzünde ince sızıntı ve “NG” talimatları gösterilir; Operatör test sonuçlarını onaylamak için çalışma tablasındaki “Onayla” yı tıklamalıdır; Bir sonraki süreç devam ediyor.
Saptanan toplam helyum ağırlığı önceden ayarlanmış aralığı aşmıyorsa, bu iş parçasının kalifiye olduğunu gösterir ve işlem arayüzünde OK sinyali verilir; Bir sonraki süreç devam ediyor.
İş parçası elle operatör tarafından boşaltılır
