Menşe yeri: | ÇİN MALI |
Marka adı: | HongCe |
Sertifika: | CE, ROSH, FCC (Cost Additional) |
Model numarası: | HHMZ |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiate |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 3 ay |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | Set başına 3 ay |
Helyum Dedektörü: | Agilent / Leybold / INFICON | Kaçak Algılama Oranı: | 1.05E-6Pa.m3 / sn |
---|---|---|---|
deney çevrimi: | 15s / pc | Helyum geri kazanım oranı: | ≥95% |
Vurgulamak: | helyum sızıntısı tespiti,helyum sızıntısı testi |

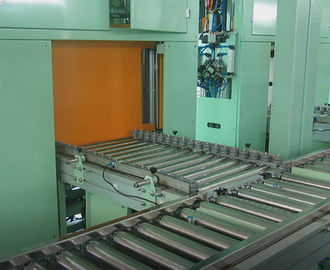

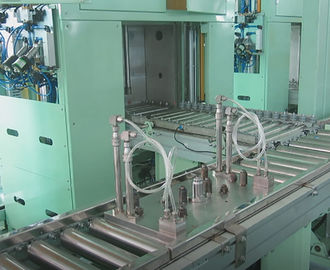

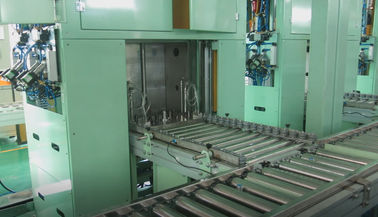

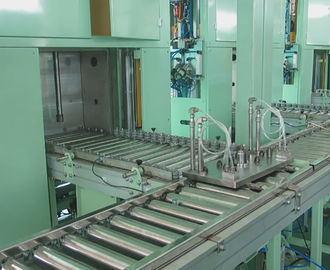

Otomotiv Klima Bileşenleri için Otomatik Vakum Odası Helyum Kaçak Algılama Hattı
Sistem çok otomatik. Yükleme / boşaltma iş parçaları hariç, diğer adımlar aşağıdakiler de dahil olmak üzere sistem tarafından otomatik olarak kontrol edilir ve çalıştırılır:
iş parçalarının otomatik olarak sıkılması ve kapatılması, iş parçalarının vakumlanması, brüt kaçak tespitinin işlenmesi, brüt kaçak tespitinden sonra OK / NG ürünlerinin ayrılması ve helyumun iş parçasına doldurulması;
İş parçasını otomatik olarak vakum bölmelerine aktarın, ince sızıntı tespitini işleyin ve test sonuçlarını otomatik olarak ayırt edin;
ince sızıntı tespitinden sonra OK / NG ürünlerini sıralamak;
Helyum gazı otomatik olarak iyileşir.
Bu nedenle, tüm süreç için sadece bir operatör gereklidir.
Temel teknik göstergeler:
Test İş Parçası | Otomotiv / klima bileşenleri |
İş Parçası Fikstürü | Müşterinin iş parçasına göre özelleştirilmiş, farklı ürünler maç farklı fikstür |
Operasyon Prosedürleri | 1. İş parçasını yükleyin (manuel) 2. Sıkıştırma, sızdırmazlık, vakum, brüt kaçak tespit, brüt kaçak tespiti sonra OK / NG ürünleri sırala, helyum iş parçasına doldurun (otomatik) 3. İnce sızıntı tespitinden sonra (otomatik olarak) ince sızıntıyı tespit edin (dört istasyon, otomatik), OK / NG iş parçasını sıralayın 4. Helyum (otomatik, isteğe bağlı) kurtarma, iş parçası fikstürü (otomatik) 5. İş parçasını boşaltın (manuel) |
Vakum Odaları | Miktar özelleştirilebilir, her oda bir iş parçasını algılayabilir |
İzleyici Gaz | Helyum |
İş Parçasının Ön Vakum | Pa500 Pa |
İnce Sızıntı Testi için Basınç | 1,5 MPa, aşağı doğru ayarlanabilir (veya müşterinin test gereksinimlerine göre cusotmized) |
Brüt Sızıntı Testi için Basınç | 1,2 ~ 2.5 MPa (veya müşterinin test gereksinimlerine göre cusotmized) |
Reddetme Noktası | 2 g / a (R134a) 1.05E -6 Pa.m3 / sn'ye eşittir. (veya müşterinin test gereksinimlerine göre cusotmized) |
Test döngüsü | 15s / pc (veya müşterinin test gereksinimlerine göre cusotmized) |
Helyum kurtarma (isteğe bağlı) | Otomatik geri dönüşüm sistemi, helyum kurtarma oranı≥% 95 |
Temel fonksiyonlar:
Operatör, iş parçasını fikstür üzerine yerleştirir ve sistem, brüt sızıntının tespitinden sonra, brüt sızıntının tespit edilmesinden ve vakum odasının dışındaki iş parçasına doldurulmasından sonra, sızdırmazlık, vakumlama, brüt kaçak tespit etme, tamamlama / tamamlama programını tamamlayabilir. iş parçasının vakum odasında ince sızıntısını tespit etmek, ince sızıntı tespitinden sonra OK / NG iş parçasını ayırmak; Helyum kurtarma, iş parçasını unclamping. Üretim döngüsü hızlı ve sızıntı algılama doğruluğu yüksektir.
Ana yapılandırma:
Ekipmanın ana konfigürasyonu, çeşitli ithal marka sanayi bileşenleri kullanır ve bileşenlerin kalitesinden ekipmanın genel güvenilirliğine kadar yeterli koruma sağlayabilir. Mekanik parçaların malzemeleri mükemmel malzemelerden yapılmıştır ve yüksek seviyeli işleme teknolojisi, ekipmanın güvenilirliğini sağlar.
isim | Marka |
Ekipman çerçeve | HongCe |
Vakum Odaları | HongCe |
İş Parçası Armatürleri | HongCe |
Vakum pompası | AGILENT / LEYBOLD (OPSİYONEL) |
Vakum monometresi | AGILENT / LEYBOLD / INFICON (OPSİYONEL) |
Kaçak dedektörü | AGILENT / LEYBOLD / INFICON (OPSİYONEL) |
Elektromanyetik dalga | FESTO |
Basınç sensörü | DRUCK |
silindir | SMC |
Helyum kurtarma ve hızlandırma cihazı | HongCe |
PLC | OMRON |
10 ″ Dokunmatik ekran | OMRON |
Elektrik parçaları | FUJI, SCHNEIDER, MITSUBISHI vb. |
Borular ve bağlantı parçaları | Çin yapımı |
Ekipman sızıntısı delik | HongCe |
Sistem kalibrasyonu sızıntı deliği | HongCe |
