standart: | IEC60335-1 madde 21.2 | Sürüş modu: | Step motorlu |
---|---|---|---|
Çizilme hızı: | 0-25mm / s ayarlanabilir | Test süreleri: | 0-9999 kez, önceden ayarlanabilir |
Çalışma masası: | 360 ° Dönebilir | Çelik Pimin Yarıçapı: | 0,25±0,02 mm |
Vurgulamak: | Madde 21.2 Mukavemet Direnç Test Cihazı,IEC 60335-1 Mukavemet Direnç Test Cihazı |
IEC60335-1 madde 21.2 Aşınma Dayanımı Direnci Test Cihazı
Ürün Bilgisi:
Cihaz, baskılı devre kartlarının aşınma mukavemetini veya ev aletlerinin yalıtkan erişilebilir bölümlerini kontrol etmek için kullanılır. IEC60950 madde 2.10.8.4 ve IEC60335-1 madde 21.2 standart gereksinimlerine uygundur.
Bu cihaz tırmalamak için sertleştirilmiş çelik bir pini kullanır. Pimin ucu, 40 ° 'lik bir uç açısına sahip bir koni şeklindedir, ucu yuvarlatılmış ve parlatılmıştır, yarıçapı 0,25 mm ± 0,02 mm'dir. Çizikler, 20 mm / s ± 5 mm / s'lik bir hızda iletken kenarlarına dik bir düzlemde yüzey boyunca pimi çizerek yapılır. Pin, ekseni boyunca uygulanan kuvvetin 10 N ± 0,5 N olduğu kadar yüklüdür.
Çizikler, numunenin kenarından en az 5 mm aralıklı ve en az 5 mm olmalıdır.
Çizikler beş çift iletken parçadan ve ayırmaların testler sırasında maksimum potansiyel gradyana tabi tutulacağı noktalarda araya giren aralıklar boyunca yapılır.
Teknik parametreler:
1. Giriş voltajı: 230V / 50Hz ;
2. kontrol sistemi: PLC + dokunmatik ekran ;
3. Sürücü modu: step motorlu ;
4. Çizilme hızı :: 0-25 mm / s ayarlanabilir ;
5. Test süreleri: 0-9999 kez, önceden ayarlanmış olabilir ;
6. Tırmanma mesafesi: Ayarlanabilir
7. Çalışma masası: 360 ° dönebilen ;
8. Çizilme basıncı: 10N ± 0.5N, 30N ± 0.5N scrat çizme basıncına ulaşmak için 20N ağırlığı ile donatılabilir ;
9. Çelik Pinin Yarıçapı: 0.25 ± 0.02mm

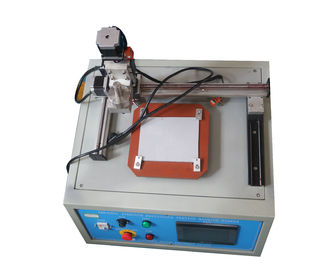

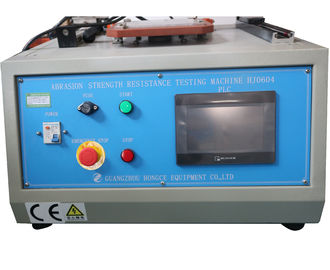

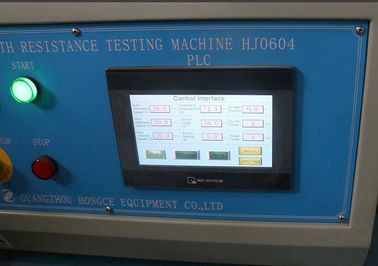

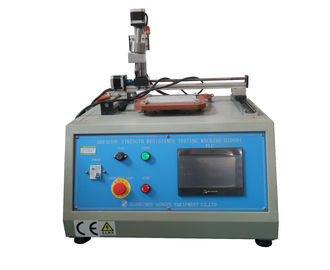

Referans için resim:
