IEC60669-1 Madde 19.3 Elektrikli Aletler Test Cihazı Kendinden Balast Lambası Yük Kutusu 3 Kanal

IEC60669-1 Madde 19.3 Kendinden Balastlı Lamba Yükü Kutusu

Standart

  IEC60669-1: 2017 maddesi 19.3

Uygulama

  Bu cihaz, ev devresi ve benzeri amaç için sabit anahtarlara kapasite ve normal çalışma ömrü testi için uygundur, özellikle LED devresi kontrol edilirken kendinden balastlı lamba anahtarı elektrik gerilimi ve termal stres testi için uygundur. Anahtarın normal kullanım, herhangi bir mekanik hasar veya normal çalışma, herhangi bir temas yapışması veya uzun süreli kapatma veya ayrılma fenomeni, aşırı aşınma veya diğer zararlı sonuçları olup olmadığını test etmek için herhangi bir mekanik hasara veya elektrik yorgunluğuna dayanıp dayanmadığını doğrulamak için.

Örnek test

Kendinden Balastlı Lamba (SBL) Anahtarları

özellik

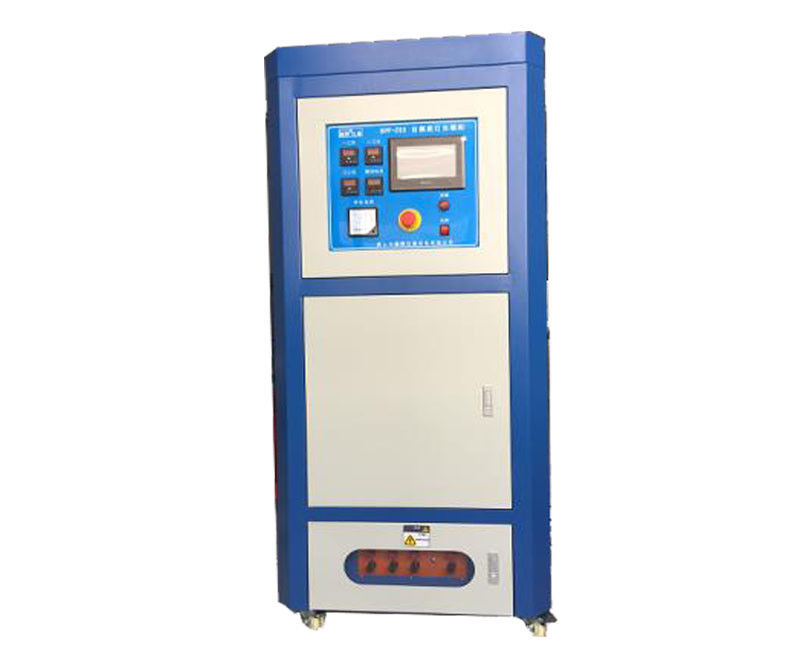

Boyut hakkında: geniş (800mm) * Derin (800mm) * yüksek (1800mm). Çerçeve mavidir ve yan paneller açık beyazdır. Ön tarafta işlem kontrol paneli. Kontrolde güç düğmesi, ürün test voltajı ve güç göstergesi cihazları, alarmlar, dokunmatik ekran vb. Vardır, dirençler ve kapasitör yük kombinasyonları, AC kontaktörleri, röleler vardır. Kutunun altında, test makinesindeki ürüne tel üzerinden bağlanan ve akım veren ve denetim sürecinde yük sağlayan bir terminal bulunmaktadır.

Yükleme cihazı, sevkiyat öncesi standart yük koşullarıyla önceden ayarlanmıştır. Test gerilimi 250V ~ 'ye ayarlandığı sürece operatör, test edilecek anahtara aynı anma akımına sahip anahtar düğmesine basar ve nominal gücü, dürtü dalga biçimi, I _{tepe noktası} ve I ² t ilgili gereksinimlerini karşılar. standart.

3 istasyon var ve 3 anahtar aynı anda test edilebilir.

Ölçüm modu ve özel bağlantı noktası ölçümüyle, 90 derecelik dahili kapatma plakası, çıkış dalga biçimini ölçmek kolaydır, akım değerini ve I ² t enerji değerini _{en üst} seviyeye çıkarır, ekipman ölçüm gereksinimleri için standartları tam olarak karşılar.

Cihaz, bir harici voltaj regülatörüne ihtiyaç duymadan anahtar testi ile gereken 250V voltajına ulaşabilen bir voltaj regülatörü ile donatılmıştır.

Parametreleri :

1. Güç kaynağı: tek fazlı AC220V ±% 5 / 50Hz, kullanıcı tarafından hazırlanan örneği test etmek için güç kaynağı.

2. Voltaj ölçer: Aralık 0 ~ 300V, hassas 0.5, dijital ekran

3. Güç ölçer: 0 ~ 9KW, hassas 0.5, dijital ekran

4. Çıkış kanalı: 3 kanal

5. Her bir önceden ayarlanmış anma gerilimi 250V ~, anma akımı 10A, 13A, 16A, 20A dört opsiyonel (test gerilimi ve Test akımı özelleştirilebilir).

6. giriş voltajı test voltajı 250V ~ sağlamak için ayarlanabilir

7. Tüm çalışma parametreleri W, I _{tepe noktası} , I ² t ve ani akım dalga şekilleri dahil 250V ~ değerinde ayarlanır.

8. Her cihaz, her defasında 90 derecelik açı iletimi olan bir kapanma kontrol cihazı (dokunmatik ekran seçimi "ölçüm" fonksiyonu) sağlar, bu fonksiyon ilk ekipman kalibrasyonu ve ölçüm doğrulaması için kullanılabilir.

9. uzun / uzun koruma fonksiyonu ile, 1 ~ 99S koruma süresi önceden ayarlanmış, kapatma alarm koruması olabilir.

10. Kullanım ortamı: sıcaklık 5 ~ 40 ° C, bağıl nem% 20 ~ 90 RH, atmosfer basıncı 80 ~ 106 kpa. Şiddetli titreşim yok, elektromanyetik girişim yok, toz yok, aşındırıcı gaz, iyi ısı dağılımı.
