| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration certificate(cost additional) |
| Model numarası: | DC-2000 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 10 Set |
| Titreşim Jeneratörü Sinüs Gücü: | 2000kgf (20000N) | Titreşim jeneratörünün frekans aralığı: | 5 ~ 3000Hz |
|---|---|---|---|
| Güç Amplifikatörü Verimliliği: | ＞95% | İvmeölçer Frekans Aralığı: | % 10 ± 0.3-8000Hz |
| Vurgulamak: | ses ölçüm cihazları,düşme test cihazları |
||
IEC 60065 Audio Video Bilgi Testi Elektrikli Titreşim Test Sistemi
Elektrikli titreşim test sistemi DC-2000
Ürün Bilgisi:

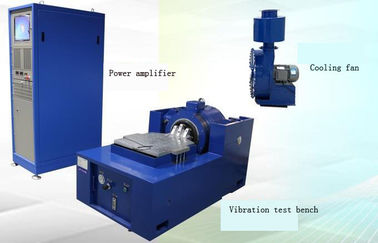

Titreşim test sistemi dört bölümden oluşur: titreşim test tezgahı, güç amplifikatörü, kontrolör ve soğutma fanı.
1. Titreşim test tezgahı
Titreşimli tablonun çalışma prensibi:
Enerji veren iletken, manyetik alandaki elektromanyetik kuvvet tarafından tahrik edilir. Elektromanyetik titreşimli tezgahın manyetik devresindeki dinamik daire alternatif akım sinyalini geçtiğinde, manyetik devrede heyecan verici bir kuvvet ortaya çıkar.
Dinamik daire:
Elektrikli titreşim tablasının en önemli kısmı dinamik daire, dinamik daire ise aktif bir sistemdir. Tahrik bobinine enerji vererek serbest yukarı ve aşağı titreşimleri elde etmek için manyetik devre sistemi tarafından oluşturulan çalışma havası boşluğuna yerleştirilen bobini tahrik eder.
Uyarma bobini:
Elektrikli titreşimli tablanın uyarma bobini, üst uyarma ve düşük uyarma olarak ayrılmıştır. İkisi, dinamik bobin ile birlikte, karşılıklı olarak iki dik manyetik alan oluşturur. Bobinler, enerjilendirildiğinde manyetik indüksiyon kuvveti üretmek için birbirlerine kesilir, bu şekilde, titreşim tezgahı, dinamik bobin ve uyarım arasında kesim yaparak gerekli heyecan verici kuvveti oluşturur.
2. Güç amplifikatörü
Güç amplifikatörünün çalışma prensibi: üç fazlı AC güç, güç frekans transformatörü tarafından izole edilir, kova, üç fazlı tam köprü filtresine gönderilir ve daha sonra düşük dalgalı DC güç kaynağı, H'ye gönderilir. - kondansatör filtrelemesinden köprü trafosu ve çıkış voltaj dalgası normal moddan ve genel mod boğucu bobinden geçer ve filtrelenir ve titreşimli masaya verilir.
3. Kontrol bölümü
Kontrolörümüz, dünyanın en gelişmiş DSP çerçevesi ve kontrol algoritmasını, 32-bit kayan noktalı 450MHz DSP işlemciyi, yüksek performanslı 24-bit ADC'yi, 130dB dinamik aralığa kadar kullanarak güvenilir kontrol kalitesi sağlar. Aynı zamanda, denetleyici size aşağıdakiler dahil en kapsamlı titreşim kontrol yazılımı modülünü sağlayabilir: rastgele, sinüzoidal, klasik şok, rezonans arama ve oturma, şok yanıt spektrum kontrolü, sinüs artı rastgele, sinüs artı sinüs, rastgele artı rasgele, uzun vadeli dalga biçimi Üreme ve diğer erişilebilirlik özellikleri. Her işlev modülü, temel ve isteğe bağlı işlevler sağlar ve kullanıcı, gerekli işlevleri gerektiği gibi özelleştirebilir.
(Yukarıdaki üniteler genel işlem için güç amplifikatörü kutusuna yerleştirilebilir veya ayrı olarak yerleştirilebilir)
4. Dikey Genişletme Tezgahı
Parametreler :
| Titreşim üreteci ( DC-2000 ) | |
| Sinüs Gücü | 2000kgf (20000N) |
| Rastgele kuvvet | 2000kgf (20000N) |
| Darbe kuvveti | 4000kgf (40000N) |
| Frekans aralığı | 5 ~ 3000Hz |
| Sürekli Yer Değiştirme (Genlik) | 0-51 mm, önceden ayarlanmış |
| Titreşim İzolasyon Frekansı | 2.5 Hz |
| Seviye Bir Rezonans Frekansı | 2600 ±% 5 Hz |
| Tezgah vidası | 17 * M10 |
| Manyetik Akı Kaçak | <1MT |
| Azami hız | 2 m / s |
| Maksimum hızlanma | 980m / s 2 (100 g) |
| Eşdeğer Hareketli Parça Kütlesi | 20kg |
| Dinamik Bobin Çapı | Φ280mm |
| Maks. Yükleniyor | 300kg |
| Ağırlık | 2695kg |
| Anahtarlama Güç Amplifikatörü ( KA-21 ) | |
| Amplifikatör çıkışı | 21KVA |
| Nominal Çıkış Gerilimi | 120Vrms |
| Sinyal gürültü oranı | > 65dB |
| Güç Amplifikatörü Verimliliği | >% 95 |
| Sistem koruması | Sıcaklık koruması, aşırı deplasman koruması, aşırı voltaj koruması, aşırı akım koruması, düşük voltaj koruması, harici koruma, mantık arıza koruması |
| boyutlar | 1800 * 900 * 800 mm |
| Ağırlık | 450kg |
| Dikey Genişletme Tezgahı ( TB-1010) | |
| Masa boyutu | 1000mm x 1000 mm |
| Masa ağırlığı | 60kg |
| En yüksek frekans | 200Hz |
| Seviye Tablosu ( S-1010) İsteğe Bağlı | |
| Masa boyutu | 1000mm x 1000 mm |
| Masa ağırlığı | 60kg |
| En yüksek frekans | 200Hz |
| Bilgisayar ve İlgili Aksesuarlar | |
| evsahibi | Lenovo |
| monitor | Elektrik odasının ayrılmış konumuna göre özelleştirilmiş |
| Fan (FJ-2000) | |
| Fan Gücü | 7.5KW |
| Hava hacmi | 0.71M3 / s |
| Rüzgar basıncı | 3.5Kpa |
| boyutlar | 500 * 300 * 200mm |
| Kanal uzunluğu | 4m |
| Ağırlık | 140kg |
| İvmeölçer ( JF ) | |
| Duyarlılık | 150pc / gr |
| Frekans aralığı | % 10 ± 0.3-8000Hz |
| Ölçüm aralığı | 2000g |
| Çarpma dayanıklılığı | 2500g |
| Çizgi uzunluğu | 5m |
| Çalışma sıcaklığı | -40-150 ℃ |
| Ağırlık | 35Gram |
| Yükleme metodu | M5 |
