IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı

IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı

  • IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı
  • IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı
  • IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı
  • IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı
IEC60669-1 LED Test Cihazları / Kendinden Balastlı Lamba Anahtarları Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HongCe
Sertifika: calibration certificate(cost additional)
Model numarası: HK1504
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: Negotiatable
Ambalaj bilgileri: Kontrplak
Teslim süresi: 45days
Ödeme koşulları: T/T
Yetenek temini: 10 set / ay
İletişim
Detaylı ürün tanımı
Standart: IEC60669 Test örneği: Kendinden Balastlı Lamba Anahtarları
Denetim: PLC kontrol istasyon: 3 istasyonu
Test inme: 0.1 ~ 100 mm Test hızı: 0.1 ~ 200 mm / s
Vurgulamak:

ışık test cihazları

,

armatür testleri

IEC60669-1 Kendinden Balastlı Lamba Anahtarları PLC Kontrol Tam Otomatik Kesme Kapasitesi Dayanıklılık Test Cihazı

Ürün tanıtımı :

Bu cihaz, kendinden balastlı lamba yükleri için tasarlanmış anahtarların kesme kapasitesi ve normal çalışma ömrü testi için uygundur. Kendinden balastlanmış lamba (SBL) yükleri için tasarlanan anahtarlar , aşırı aşınma veya başka bir zararlı etki olmaksızın, kendinden balastlı lamba devrelerini kontrol ederken oluşan elektriksel ve termal gerilimlere dayanacaktır. Anahtarın sürekli arklanma veya kontakların kaynaklanıp kaynaklanmadığını doğrulamak için, herhangi bir temas yapışması olgusu veya uzun süreli kapanma veya bağlantı kesme olgusu, aşırı aşınma veya diğer zararlı sonuçların olup olmadığını test etmek için.

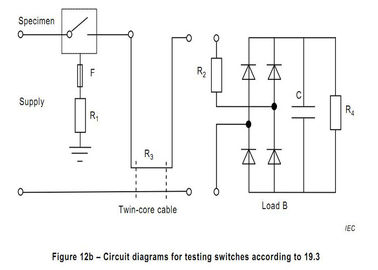

Bu sistem IEC60669-1: 2017 madde 19.3 ve IEC60669-2-1: 2015 madde 19.109 standardına göre tasarlanmış ve üretilmiştir. Akıllı endüstriyel kontrol sistemi (dahili osiloskop), bir anahtar dayanıklılık test cihazı ve kendinden balastlı lamba yük kutusu dahil olmak üzere 250V nominal gerilime sahip bir anahtarın test okunabilirliğine dayanan tam otomatik bir test sistemidir . (Anma gerilimi 130V olan anahtarın kendinden balastlı lamba yük kutusu ile ayrı olarak yapılandırılması gerekir)

Ürün özelliği :

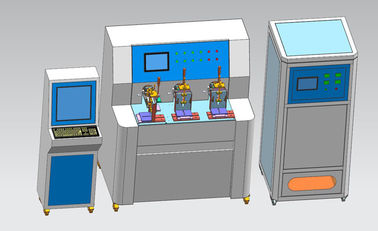

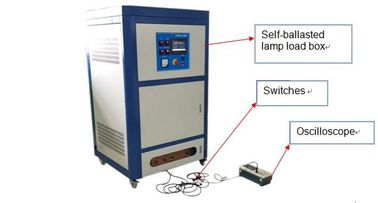

1. Sistem akıllı bir endüstriyel kontrol sistemi, bir anahtar dayanıklılık test cihazı ve kendinden balastlı lamba yük kutusundan oluşur. Bunlar arasında, anahtar ömrü test cihazı ve kendinden balastlı lamba yük kutusu ayrı olarak kullanılabilir.

2. Akıllı endüstriyel kontrol sistemi ağırlıklı olarak IEC60669-1: 2017 madde 19.3, dahili osiloskop için, LED ışık anahtarı açıldığında, voltaj, akım, akım tepe değeri I tepe ve integral değeri I 2 toplayabilir Bu devrenin t ve akım dalga formu çıkışı olabilir. Ve sistem hesaplaması yoluyla, standart verilerle karşılaştırıldığında, nitelikli veya niteliksiz bir karar verin.

3. Anahtar ömrü test cihazı üç bağımsız doğrusal mekanizma ve bir elektrik kontrol sisteminden oluşur. Doğrusal anahtarın (düğme, külbütör, gemi tipi, geçiş) ve normal çalışma testinin yapma ve frenleme kapasitesini test etmek için kullanılabilir. Makine servo motor tarafından tahrik edilir ve PLC tarafından kontrol edilir. Test sürelerini, test hızını, 'açık' süreyi (% 25 + 5 0) 'kapalı' süreyi (% 750-5) ve test strokunu ayarlayabilir. Yük bağlantı portu ile, tungsten filament lamba yükü, harici balastlı lamba yükü, TV yükü, endüktif yük, kapasitif yük, motor yükü ve benzeri gibi farklı test yükleri gerektiği gibi bağlanabilir.

4. kendinden balastlı yük lox sevkiyat öncesi standart yük koşulları ile önceden ayarlanmıştır. Test voltajı 250V ~ olarak ayarlandığı sürece, operatör test edilecek anahtarla aynı anma akımına sahip anahtar düğmesine basar ve nominal gücü, darbe dalga formu, I pik ve I 2 t, standart. Tüm makinede, sadece 250V nominal gerilime sahip anahtarlar için iki kanal 250W (IEC60669-1: 2017 madde 19.3) ve diğer kanal 400W (IEC60669-2-1: 2015 madde 19.109) olan 3 kanal vardır. . Bu kendinden balastlı yük lox kalibrasyon modu ve kalibrasyon adanmış port, endüstriyel kontrol sistemi ile bağlı dahili 90 derece kapatma plakası vardır, dalga formu, I tepe akım değeri ve I 2 t enerji değeri çıkışı yapabilir, ekipman için standart kalibrasyon gereksinimlerini tamamen karşılayabilir .

Teknik parametreler:

madde içerik
Güç Toprak AC220V ±% 5 / 50Hz ile tek faz
Akıllı endüstriyel kontrol sistemi

IPC: IPC-810E

Konfigürasyon yazılımı: E5

Osiloskop: Tektronix veya Agilent

Edinme modülü: çoklu

WDH = 600 * 500 * 1450mm,

yüzey elektrostatik toz püskürtme

Anahtar dayanıklılık test cihazı

İstasyon: 3 bağımsız test istasyonu

Kontrol sistemi: 7 inç renkli LCD dokunmatik ekran + PLC + servo motor, Çevrimiçi kullanım veya diğer cihazlarla (çeşitli yükler gibi) iletişim için uygun olan, veri toplama ve istatistiklerini sağlayan bir iletişim arayüzüne sahiptir.

Test stroku: 0.1 ~ 100mm, önceden ayarlanabilir

Test hızı: 0.1 ~ 200mm / s, önceden ayarlanabilir

Açma / Kapama süresi: 'açık' süre, toplam döngünün (% 25 + 5 0) ve 'kapalı' süre (750-5)%, 0,1 ~ 99,9 önceden ayarlanabilir

Çalışma hızı: Test stroku, test hızı ve açma / kapama süresi ayarı ile ilişkili olarak 3-40 kez ayarlanabilir

Alarm algılama: Dahili algılama devresi, ürünün niteliksiz olduğu tespit edildiğinde, sesli ve görsel bir alarm vardır ve metin istemleri vardır:

1. anahtar bağlandığında, sürekli iletim oluşur;

2. elektrik çarpması yandığında, bağlanamaz;

3. sayım geldiğinde.

Yük bağlantı noktası: tungsten filament lamba yükü, harici balastlı lamba yükü, TV yükü, endüktif yük, kapasitif yük, motor yükü ve benzeri gibi farklı test yükleri gerektiği gibi bağlanabilir.

Ölçü: W1250mm x D650mm x H1150mm;

Ağırlık: 100kg.

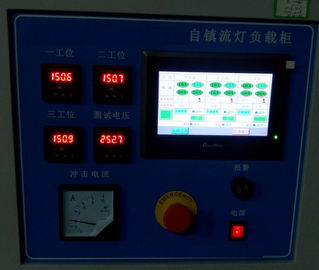

Kendinden balastlı lamba yükleme kutusu

Dijital voltaj değeri: Aralık 0 ~ 300V, hassas 0.5,

Dijital güç değeri: 0 ~ 9KW, hassas 0.5

Çıkış kanalı: 3 kanal (iki kanal 250W ve diğer kanal 400W)

Anma gerilimi: 250V ~, giriş voltajı ayarlanabilir, W, I tepe noktası , I 2 t ve ani akım dalga formları dahil olmak üzere tüm çalışma parametreleri 250V ~ olarak ayarlanır.

Anma akımı 10A, 13A, 16A, 20A dört isteğe bağlı

Her cihaz bir kapatma kontrol cihazı sağlar (dokunmatik ekran seçimi "kalibrasyon" fonksiyonu), her seferinde 90 derecelik açı iletimlerinde, bu fonksiyon ilk ekipman kalibrasyonu ve ölçüm doğrulaması için kullanılabilir.

Uzun açık / uzun kapalı koruma fonksiyonu ile, 1 ~ 99S koruma süresi önceden ayarlanabilir, alarm alarmı kapatılabilir.

Kullanım ortamı Sıcaklık 5 ~ 40 ° C, bağıl nem% 20 ~ 90 RH, atmosferik basınç 80 ~ 106kpa. Şiddetli titreşim yok, elektromanyetik girişim yok, toz yok, aşındırıcı gaz, iyi ısı dağılımı.
