Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Sabit voltaj aralığı kontrolü: | 0.1V ~ 20V | Kanal başına çıkış aralığı: | 0.1A ~ 30A |
---|---|---|---|
Kayıt frekansı: | 10hz | IP koruma seviyesi: | IP20 |
Sunucu diski yapılandırması: | 500GB | Haberleşme arabirimi: | ağ bağlantı noktası |
Vurgulamak: | akü test odası,akü deşarj test cihazı |
Lityum Batarya Aşırı Şarj Boşaltma Test Cihazları 20V 30A
Standart
IEC62133-1 / -2: 2017, IEC 60086-1: 2015, IEC 60622: 2002, IEC 60623: 2001, IEC 61951-1: 2017, IEC 61960: 2011, UL1642-2009, UN38.3 standardına uygundur , UL2054-2011, GB31241-2014, MH / T1020-2007, GB / T18287-2013, IEC62281-2012, QB / T2947-2008, QB / T2947-2008, GB / T31467.3-2015, GB / T31486-2015 , GB / T31484-2015, GB / T31485-2015 ve benzeri
Parametreler
Giriş gücü | AC 220V ± 10% / 50Hz (Veya müşterinin ihtiyacına göre özelleştirilmiş) | ||
Giriş aktif güç | 5280 W | ||
çözüm | AD: 16bit; DA: 16bit | ||
Giriş empedansı | ≥1MΩ | ||
Voltaj | Sabit voltaj aralığı kontrolü | 0.1V ~ 20V (özelleştirilebilir) | |
Minimum deşarj gerilimi | 0V | ||
doğruluk | FS'nin ±% 0.1'i | ||
istikrar | FS'nin ±% 0.1'i | ||
şimdiki | Kanal başına çıkış aralığı | 0.1A, 30A (özelleştirilebilir) | |
doğruluk | FS'nin ±% 0.1'i | ||
Sabit voltaj kesme akımı | 0.04a | ||
istikrar | FS'nin ±% 0.1'i | ||
Güç | Tek kanallı maksimum çıkış gücü | 400w | |
istikrar | FS'nin ±% 0.2'si | ||
zaman | Mevcut tepki süresi | Maksimum akım yükselme süresi | |
Adım zaman aralığı | 365 (365 * 24) saat / adım; | ||
Bilgi kaydı | Veri kayıt koşulu | Minimum zaman aralığı: 100ms | |
Minimum voltaj aralığı: 40mV | |||
Minimum akım aralığı: 40mA | |||
Kayıt frekansı | 10Hz | ||
Şarj etmek | Şarj modu | Akü paketinin sabit akım şarjı, sabit voltaj şarjı, sabit akım ve sabit voltaj şarjı, sabit güç şarjı, sabit akım ve sabit voltaj şarjı | |
Kesme durumu | Gerilim, akım, bağıl zaman, kapasite, - △ V | ||
Deşarj | Deşarj modu | Sabit akım deşarjı, sürekli güç deşarjı ve sürekli direnç deşarjı | |
Kesme durumu | Gerilim, akım, bağıl zaman, kapasite, - △ V | ||
Darbe modu | Şarj etmek | Sabit akım modu ve sabit güç modu | |
Deşarj | Sabit akım modu ve sabit güç modu | ||
Minimum darbe genişliği | 500 ms | ||
Bakliyat sayısı | Tek bir darbe adımı 32 farklı darbeyi destekler | ||
Sürekli şarj ve deşarj değiştirme | Bir darbe basamağı şarjdan boşaltmaya deşarj arasında sürekli geçiş sağlayabilir | ||
Kesme durumu | Gerilim, bağıl zaman | ||
DCIR testi | DCIR hesaplaması için özel toplama noktalarının desteklenmesi | ||
Çevrim | Döngüsü test aralığı | 1 ~ 65535 kez | |
Tek çevrim çalışma adım | 254 | ||
Döngü yuvalama | Yuvalanmış döngü işleviyle, 3 katmanlı yuvalama için maksimum destek | ||
Koruma | Güç kapalı veri koruması | ||
Çevrimdışı test fonksiyonu | |||
Güvenlik koruma koşulları ayarlanabilir. Ayar parametreleri şunları içerir: voltaj üst sınırı, voltaj alt sınırı, akım üst sınırı, akım alt sınırı, kapasite üst sınırı, gecikme süresi | |||
Geri dönüş fonksiyonu | |||
IP koruma seviyesi | IP20 | ||
Kanal özellikleri | Sabit akım kaynağı ve sabit basınç kaynağının çift kapalı döngü yapısı | ||
Kanal kontrol modu | Bağımsız kontrol | ||
Gerilim ve akım algılama örneklemesi | Dört hat bağlantısı | ||
gürültü, ses | <85dB | ||
Veri tabanı | Test verilerini merkezi olarak yönetmek için MySQL veritabanını kullanma | ||
Üst bilgisayarın iletişim modu | TCP / IP protokolüne göre | ||
Sunucu diski yapılandırması | 500 GB | ||
Veri çıkışı modu | EXCEL 2003, 2010, TXT | ||
Sunucu işletim sistemi | Windows 7 | ||
İletişim arayüzü | Ağ bağlantı noktası | ||
Ekipman çalışma ortamı gereksinimleri | |||
Çalışma sıcaklığı aralığı | 0 ℃ ~ 40 ℃ | ||
Depolama sıcaklığı aralığı | -10 ℃ ~ 50 ℃ | ||
Çalışma ortamının bağıl nem aralığı | ≤70% RH (Yoğuşma yok) | ||
Depolama ortamının bağıl nem aralığı | ≤80% RH (Yoğuşma yok) | ||
Fikstür boyutu ve boyut | |||
Fikstür türü | Timsah armatürü | ||
Birim şasi boyutu (E * B * H) (mm) | 18U (19” ), 600 * 600 x 1000 | ||
Toplam kanal sayısı | 8 kanalı test et | ||
Yardımcı kanal (İsteğe bağlı) | Yardımcı kanal tipi | Sıcaklık ve gerilim | |
Sıcaklık aralığı | -25 ℃ ~ 110 ℃ (Termistör) | ||
Sıcaklık hassasiyeti | ± 1 ℃ | ||
Sıcaklık çözünürlüğü | 0.1 ℃ | ||
Voltaj aralığı | 5V 5V | ||
Voltaj doğruluğu | FS'nin ±% 0.1'i | ||
Kanal başına sıcaklık destekli kanal sayısı (isteğe bağlı) | Gerektiği gibi doldurun (248 sıcaklığa kadar yardımcı kanal) | ||
Kanal başına gerilim yardımcı kanalı (isteğe bağlı) | Gerektiği gibi doldurun (248'e kadar voltaj destek kanalı) | ||
Yardımcı kanalın koruma durumu | Yardımcı kanal koruma koşulları ayarlanabilir ve parametreler şu şekilde ayarlanabilir: üst sıcaklık limiti, alt sıcaklık limiti, üst gerilim limiti, alt gerilim limiti ve tek hücrenin gerilim farkı. | ||
Notlar: Yumuşak başlatma fonksiyonlu koruma kartı pili ile uyumsuzluk |
Uygulama
Bu sistem lityum polimer, lityum iyon, nikel hidrojen, nikel kadmiyum, kurşun asit ve diğer bataryaların kapsamlı performans testleri için uygundur, Batarya Malzeme Araştırması, Küçük parti batarya üretiminin oluşumu ve kapasite ayrımı, Montajlı batarya, dizüstü / tablet bataryası, akıllı telefon batarya, şarj hazine, yeni enerji elektrikli araç tek 18650 lityum pil ve diğer ürün testi.
Özellikler

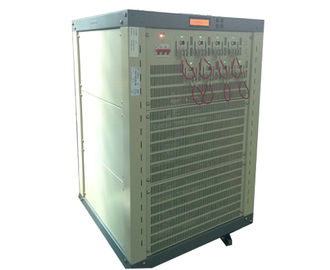

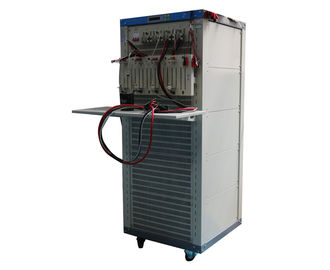

Referans için resim
