| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | calibration certificate (cost additional) |
| Model numarası: | HC-500 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 set / ay |
| İç Oda: | 1000mm*1000mm*1000mm | Dönme hızı (rpm): | 1 ~ 5 ayarlanabilir |
|---|---|---|---|
| Döner Tabla Çapı: | 400m,200m | Döner Tabla Yüksekliği: | 200 mm |
| Damlama deliği: | 0,4 mm | Damlama alanı: | 800X800 mm |
| Vurgulamak: | IPX1234 Giriş Koruma Test Cihazı,1000L Giriş Koruma Test Cihazı |
||

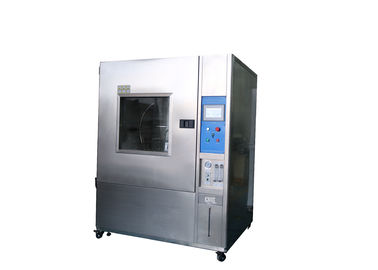

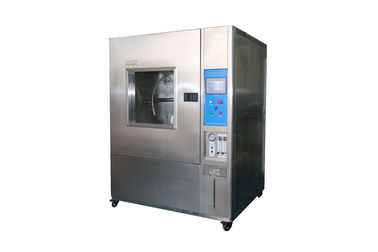

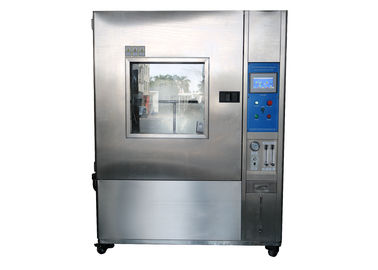

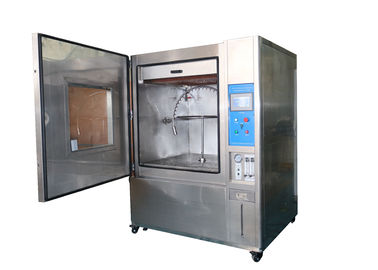

1000L IPX1234 Su Geçirmez Derece Testi Elektrik ve Elektronik Ürünler İçin PLC Kontrol Test Cihazı
ürün tanıtımı
Bu ekipman, ekipmanın ve bileşenlerin iyi performansını sağlayıp sağlayamayacağına bakılmaksızın yağmur ortamında muhafaza edilen ve kapatılan elektrikli ürünlerin testi için uygundur.Bu ekipmanın bilimsel tasarımı, ekipmanın damlayan su, su püskürtme, sıçrayan su vb. gerçekçi bir şekilde simüle edilebilmesi için. Kapsamlı kontrol sisteminin ve frekans dönüştürme teknolojisinin uygulanması, test numunesi rafının dönüş açısını yapar.Sarkaç çubuğunun salınım açısı ve püskürtme suyunun salınım frekansı otomatik olarak ayarlanabilir.
IPX1/2, IPX3/4 su geçirmezlik dereceleri test cihazları IEC 60529 < Muhafazaların sağladığı koruma dereceleri (IP Kodu)>'na göre tasarlanmış ve üretilmiştir.Bu ekipman, armatür ürünleri, elektrik ve elektronik ürün belgelendirme kuruluşları, test kuruluşları ve kalite kontrol için üretim işletmeleri tarafından yaygın olarak benimsenen IPX1, IPX2, IPX3, IPX4 su geçirmezlik dereceleri test amaçlarına uygulanır.
Teknik performans
| İç Oda | 1000mm*1000mm*1000mm |
| Dış Oda | 1500mm*1400mm*1900mm |
| Dönme hızı (rpm) | 1 ~ 5 ayarlanabilir |
| Döner Tabla Çapı | 400m,200m |
| Döner Tabla Yüksekliği | 200 mm, ayarlanabilir |
| Damlama deliği | 0,4 mm |
| IPX1,IPX2 Damlama hızı (su akışı) | 1 +0.5 0mm/dak(IPX1), 3 +0.5 0mm/dak(IPX2) |
| Damlama alanı | 800X800 mm |
| Boy uzunluğu | 120 mm |
| Yağmur Salınım Tüpü | R200,R400 |
| Salınımlı borunun dönüş açısı aralığı | ±60°,±180°(Bağlantı) |
| iğne deliği | φ0,4 mm |
| Salıncak hızı | IPX3 15 kez/dak;IPX4 5 kez/dak |
| Delikler arasındaki mesafe | 50 mm |
| Her deliğin su akışı | 0,07 L/dak +%5 |
| püskürtme basıncı | 80-150Kpa |
| sarkaç salıncak | Maks.±150° |
|
Nozul delikleri |
1210.5mm'lik 121 delik merkezde 1 delik 30° aralıkta 12 delikli 1 iç daire 15° aralıkta 24 delikli 4 dış daire |
Kullanım Yöntemi
Test öncesi hazırlık
Güç anahtarını çevirin, sistem açılır, güç göstergesi ışığı yanar, [Ana] ekranı görüntülemek için dokunmatik ekran açılır ve kontrol ekranına gitmek için [Kontrol Ekranı]'na tıklayın.

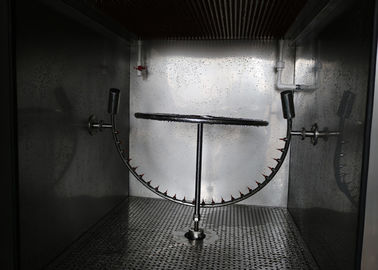

1. Salınım Tüpünün Kurulumu
Test gereksinimlerine göre farklı tipte sarkaç tüpleri takın.Takarken, deliğin bir tarafını sağ taraftaki su çıkışına takmalısınız.IPX3 testi için R200'ün salınım tüpü kullanıldığında, 4 deliği bloke etmeniz gerekir.IPX3 testi için R400 sarkaç tüpü kullanıldığında, 5 Delik bloke edilmesi gerekir.
2. Eğilebilir Döner Sahne Kurulumu
Döner Aşamanın iki aşaması vardır ve aşama, salınım tüpünün boyutuna göre değiştirilir ve aşama saat yönünün tersine döndürülebilir.
Örnek yerleştirme
Numuneyi döner tabla üzerine yerleştirin ve numune iğneden 200 mm uzaklıkta sabitlenir.Döner Aşamayı döndürmek ve dönüşün normal olup olmadığını gözlemlemek için [Parametre] ekranındaki manuel moda basın.
Test Başlangıcı
1,IPX1 Dikey Damlama Yağmur Testi:Dokunmatik ekranı [Parametre Ekranı]'na getirin ve IPX1-2 damla modunu seç'e tıklayın, testi başlatmak için başlat düğmesine tıklayın,IPX1-2 debimetresini gerekli akışa ayarlayın ve basınçlı havayı açın Damlamayı eşit şekilde kapatın, düğmesine tıklayın, Test zamanlamasını başlatın.
2.IPX2 Dikey Damlama Yağmur Testi:
Test işlemi yukarıdaki ile aynıdır.
3.IPX3 Salınımlı Tüp su Testi:
Dokunmatik ekranı [Parametre] ekranına getirin ve düğmesine basın, Salınımlı Tüpü otomatik olarak 0° konumuna çevirin, test süresini ayarlayın ve IPX3 modunu seçin..Panelde IPX3 üretim akışının akış hızını ayarlamak için tuşuna basın.
R200(IPX3: 0.35LPM,IPX4:0.7LPM),R400(IPX3:1.0LPM,IPX4:1.5LPM)
4.IPX4 Salınımlı Tüp su Testi:
Çalışma süreci, IPX3 Salınımlı su testi ile aynıdır.Sadece test açısı 350° olarak ayarlanmıştır.
5.IPX3-4 Püskürtme Memesi Testi
Ekranı [Parametre Ekranı]'na çevirin, Püskürtme Memesi modunu seçin, test süresini ayarlayın, zamanı ayarlayın ve düğmesine basın, tankın arkasındaki Püskürtme Nozulunun akış ölçerini 9LPM'ye ayarlayın.
