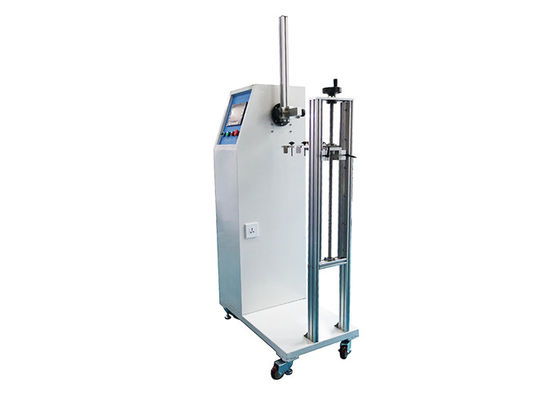

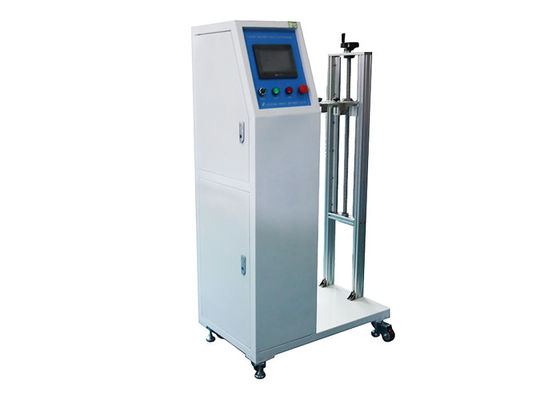

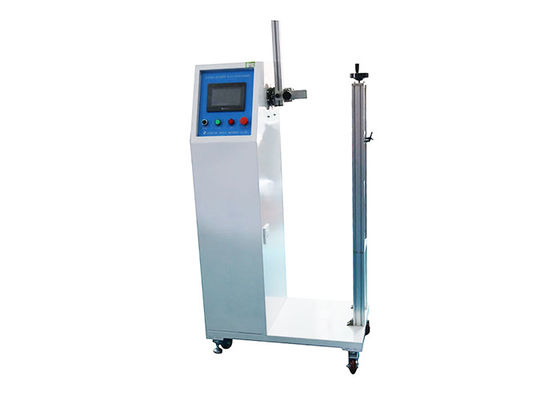

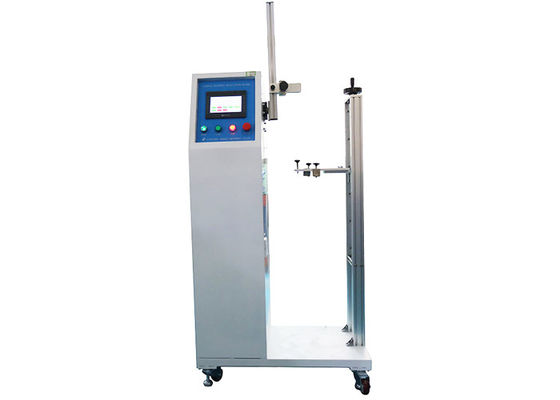

PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay

PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay

PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay
PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate
PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HongCe
Sertifika: calibration certificate (cost additional)
Model numarası: HDJ0008
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: Negotiatable
Ambalaj bilgileri: Kontrplak
Teslim süresi: 30 GÜN
Ödeme koşulları: T / T, L / C
Yetenek temini: 10 set / ay
İletişim
Detaylı ürün tanımı
Garanti: 1 yıl Ürün adı: Aydınlatma Ayar Cihazı Test Cihazı
modeli: HDJ0008 Eylem dönüş açısı: 0-360 °
Denetleyici: Mitsubishi PLC'si HMI: dokunmatik ekran arayüzü
Dilim: İngilizce Yük: İsteğe bağlı
Vurgulamak:

PLC Kontrollü Işık Test Cihazları

,

IEC 60598 Işık Test Cihazları

,

Madde 4.14.3 Işık Test Cihazları

PLC Kontrollü Aydınlatma Ayar Cihazı, Iec60598 Madde 4.14.3'e Uygun Kullanımı Kolay





Ürün Bilgisi:

Test ekipmanı IEC 60598-1'in 4.14.3'e göre tasarlanmış ve üretilmiştir, esas olarak lamba ayar cihazlarının burulması ve eğimi ve konumu ayarlanabilir masa lambaları, zemin lambaları ve profesyonel lambalar için eğilme testi için kullanılır. (çizici lambaları gibi) kullanın.

Test cihazı dijital kontrol teknolojisi ve tahrik mekanizmasına sahiptir.Ters ve bükme açıları, germe stroku, dönüş açısı, test hızı ve test döngüsü ayarlanabilir.Testin tamamlanmasıyla, hata alarmı işlevini test edin.Kullanımı ve çalıştırılması kolaydır.



Teknik parametreler:

1. Test hızı, 0.1 ila 10 kez / dak arasında ayarlanabilir.

2. Bükme açısı ayarlanabilir, her iki taraftaki dikey çizgilerin salınım aralığı

0-180°.

3. Dönme merkezi yüksekliği: 1200mm.

4. Sarkaçın maksimum dönme yarıçapı: R500mm.

5. Maksimum germe hareketi vuruşu: 0-650mm.

6. Eylem dönüş açısı: 0-360 °.

7. Test döngüleri ayarlanabilir, döngü sayısı 1-999999 aralığındadır.

8. Fikstürler, standart test ihtiyaçları aralığında çeşitli numuneleri karşılayabilir.

9. Tahrik motoru: Servo motor.

10. Kontrolör: Mitsubishi PLC.

11. HMI: dokunmatik ekran arayüzü.

12. Kılavuzlu tüm İngilizce arayüz, kullanımı kolay.

13. Yük: Terminaller ile, Yüke harici olarak bağlanır (Yük isteğe bağlıdır, ek ücrete tabidir).

Kalem parametreler
test oranı 0.1 ila 10 kez / dak, ayarlanabilir
bükülme açısı 0-180°
Dönme merkezi yüksekliği 1200mm
Sarkaçın maksimum dönme yarıçapı R500mm
Maksimum esneme hareketi 0-650mm
Eylem dönüş açısı 0-360 °
Test döngüleri 1-999999, ayarlanabilir
Motor sürmek servo motor
HMI dokunmatik ekran arayüzü
Yük terminaller ile, Harici olarak yüke bağlı (Yük isteğe bağlıdır, ek ücrete tabidir).



Standart Açıklama:

4.14.3 Ayarlama cihazları için gereklilikler aşağıda verilmiştir.

a) Eklemler, kaldırma cihazları, ayarlama braketleri veya teleskopik borular gibi ayarlama cihazları ve ayarlama araçları, çalışma sırasında kordonlar veya kablolar uzunlamasına eksen boyunca 360°'den fazla basılmayacak, sıkıştırılmayacak, hasar görmeyecek veya bükülmeyecek şekilde yapılmalıdır. .

NOT : Bir armatürün birden fazla bağlantısı varsa, birbirine çok yakın değilse her bir bağlantı için 360° sınırı geçerlidir.Her davanın kendi esasına göre değerlendirilmesi gerekir.

Uygunluk aşağıdaki testle kontrol edilir:

Uygun kablo veya kordon ile donatılmış ayar cihazı, Tablo 4.5'e göre çalıştırılmalıdır.Bir operasyon döngüsü, aralığın bir ucundan diğerine ve başlangıç ​​pozisyonuna geri dönüş hareketidir.Hareket hızı, cihazın hissedilir derecede ısınmasına neden olmamalı ve saatte 600 çevrimi geçmemelidir.

Elektro-mekanik kontak sistemleri için bu test, 4.11.6'daki elektrik bağlantı testi ile eş zamanlı olarak gerçekleştirilir.

Uygunluk muayene ile kontrol edilir.

Deneyden sonra, bir iletkendeki tellerin %50'sinden fazlası kırılmamalı ve eğer varsa, esnek kablonun yalıtımında ciddi bir hasar olmamalıdır.Kordon veya kablo

Bölüm 10'da belirtilen yalıtım direnci ve yüksek voltaj testlerine tabi tutulacak ve bunları karşılayacaktır.

Sıkıştırma araçlarının ayarlanabildiği bilyalı mafsallar ve benzerleri, aşırı sürtünmeyi önlemek için mafsallar sadece hafifçe sıkıştırılmış olarak test edilir.Gerekirse, test sırasında kenetleme alanları yeniden ayarlanır.

Esnek bir borudan oluşan ayar cihazları için, bu test için ayar aralığı normalde dikeyden her iki yönde 135°'dir.Ancak bu ayarın makul olmayan bir kuvvet kullanılmadan sağlanamadığı durumlarda, esnek boru sadece kendi kendine kalacağı pozisyonlara bükülür.

b) Kol mesafesine monte edilmesi amaçlanan ayar düzeneğine sahip armatürler, armatürün stabilitesini bozmadan veya yapının herhangi bir bölümünde deformasyona neden olmadan ve belirtilen sıcaklıkların üzerindeki sıcaklıklardan dolayı yaralanmaya neden olmadan amaçlanan işlevinin çalışmasına izin vermelidir. Tablo 12.1'de.

Uygunluk, armatürü manipüle ederek veya taşıyarak, normal kullanımı temsil etmesi beklendiği gibi ayarlama yoluyla ve 12.4'ün testi sırasında sıcaklıkların ölçülmesiyle kontrol edilir.

c) Kol mesafesi içine monte edilmesi amaçlanan armatürler için, ışık huzmesi açıklığı hariç, herhangi bir yönde ayar araçlarından 5 cm'ye kadar olan herhangi bir ayar aracını çevreleyen boşluk, araçların sıcaklık sınırlarına uygun olacaktır.

Tablo 12.1'de belirtildiği gibi ayarlama.Aynı sıcaklık sınırları, armatür ışık huzmesi açıklığının konumlandırılmasından sonra yanan herhangi bir ayar aracı için de geçerlidir.

Uyumluluk, armatür ışık huzmesi açıklığının konumlandırılması ve 12.4'ün testi sırasında sıcaklıkların ölçülmesiyle kontrol edilir.

PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay 0

PLC Kontrol Işık Test Cihazları IEC60598 Madde 4.14.3'e Uygun Kullanımı Kolay 1
