Basınç Aralığı: | 1KN ~ 20KN(Kontrol edilebilir) | Kuvvet Toleransı: | ±1% |
---|---|---|---|
Ezilme Aralığı: | 0~400MM | Birim Anahtarı: | Kg/N/Lb |
Tırnak Penetrasyon Hız Aralığı: | 1 ~ 80 mm/sn | Hız Doğruluğu: | ±0.1MM/S |
Vurgulamak: | 20KN Pil Test Odası,400MM Pil Test Odası |

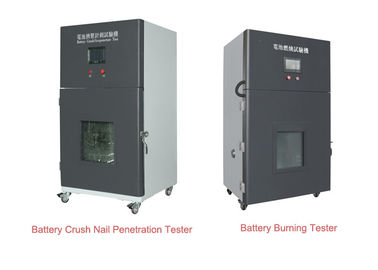

1KN ~ 20 KN PLC Kontrol Pil Ezme Çivi Penetrasyon 0 ~ 400MM Test Odası
Üretim bilgileri:
Bu test cihazı IEC62133 madde 7.3.6,8.3.5 IEC60086-4 madde 6.5.3 IEC 60086-1, GB/T 18332.2-2001, UL1612,UN38.3,GB/T 31241-2014 ve benzerlerine göre tasarlanmış ve üretilmiştir. açık. Güç lityum pil terminalini, pilin ezilme, penetrasyon ve geri bildirim gibi farklı ezme/penetrasyon koşullarında çeşitli sonuçların geri bildirimi gibi gerçek kullanım ortamlarını simüle eder.
Test, 20 ℃ ± 5 ℃ ortam sıcaklığında yapılmalıdır, termokupl (akü geniş yüzeyine sabitlenmiş termal çiftin temas noktası) ile bağlanan pili taslak dolabına koyun, 3 mm korozyona dayanıklı paslanmaz çivi merkez noktasına nüfuz eder. 20mm/s-80mm/s hızında pil.
parametreler:
Yapı | Dikey basınç yapısı ile dikey tip |
Giriş gerilimi | 380V 50Hz |
Basınç Aralığı | 1KN ~ 20KN(Kontrol edilebilir) |
Kuvvet Toleransı | ±1% |
Ezilme Aralığı | 0~400MM |
Birim Anahtarı | Kg/N/Lb |
Tırnak Penetrasyon Hız Aralığı | 1 ~ 80mm/s(Kontrol edilebilir) |
Hız Doğruluğu | ±0.1MM/S |
Tırnak Penetrasyon Gücü | Yağ basıncı |
Test Alanı | ≥ W300*D300*H200mm |
Ortalama boyut | W940XD780XH1620 mm |
Gözlem Penceresi | 390 X 360mm (20mm kalınlığında temperli patlamaya dayanıklı cam) |
Aydınlatma | Odanın iç üst tarafında ışık ile |
Temel | 4 evrensel tekerlek ve 4 sabitleme tekerleği ile monte edilmiştir, serbest hareket ettirilebilir ve sabitlenebilir. |
Patlamaya dayanıklı Cihazlar | Hava tahliye fonksiyonu ile test sırasında oluşan atık havayı boşaltın;Patlamaya dayanıklı ve basınç tahliye fonksiyonu ile, koruma kabininin (300 * 300mm) arka tarafında manyetik adsorpsiyon tipi basınç tahliye kapısı, güçlü hava şoku olduğunda, tahliye kapısı otomatik olarak açılır, patlama şok kuvvetini azaltır. |
Oda Alt | Elektrolit ve Deneysel kalıntılar için ekstrakt tipi toplama cihazı ile. |
Tungsten çelik iğne |
Φ3X100MM 10 adet Φ5X100MM 10 adet |
Makina ağırlığı | Yaklaşık 400KG |
Görüntüleme Yöntemi | PLC Dokunmatik Ekran |
IEC62133'ün Standart Açıklaması
7.3.6 Hücrelerin parçalanması
a) Gereksinimler
Bir hücrenin şiddetli bir şekilde ezilmesi (örneğin, bir atık sıkıştırıcıya atılması sırasında) yangına veya patlamaya neden olmaz.
b) Testi
Her tam şarjlı hücre, iki düz yüzey arasında ezilir, kırma kuvveti 13KN'lik bir kuvvet uygulayan bir hidrolik koç tarafından uygulanır.+1 KN, maksimum kuvvet uygulandığında veya orijinal voltajın üçte biri kadar ani bir voltaj düşüşü elde edildiğinde, en olumsuz sonuca neden olacak şekilde kırma yapılır, kuvvet serbest bırakılır.
Silindirik veya prizmatik bir hücre, uzunlamasına ekseni kırma aparatının düz yüzeyine paralel olacak şekilde, prizmatik hücrelerin hem geniş hem de dar kenarlarına en iyi şekilde ezilir, ikinci bir hücre test edilir, boyuna eksenleri etrafında birinciye göre 90º döndürülür. Ayarlamak .
c) Kabul kriterleri
Yangın yok, patlama yok
8.3.5 ezilme (hücreler)
a) Gereksinimler
Bir hücrenin şiddetli bir şekilde ezilmesi yangına veya patlamaya neden olmaz.
b) Testi
8.1.2'deki üst limit yükleme sıcaklığında ikinci prosedüre göre şarj edilen her tam şarjlı hücre, ortam sıcaklığında iki düz yüzey arasında hemen aktarılır ve ezilir, kırma kuvveti bir hidrolik şahmerdan tarafından uygulanır. 13KN+1 KN.kırma en olumsuz sonuca neden olacak şekilde gerçekleştirilir.Maksimum kuvvet uygulandığında veya orijinal voltajın üçte biri kadar ani bir voltaj düşüşü elde edildiğinde, %10'luk bir deformasyon meydana gelmiştir. ilk boyut, kuvvet serbest bırakılır (hangisi önce gerçekleşirse, kuvvetin serbest bırakılması gerektiğinin göstergesi olmalıdır)
Silindirik veya prizmatik bir hücre, boyuna ekseni kırma aparatının düz yüzeyine paralel olacak şekilde ezilir. Prizmatik hücrelerin sadece geniş tarafını test edin.
c) Kabul kriterleri
Yangın yok, patlama yok
