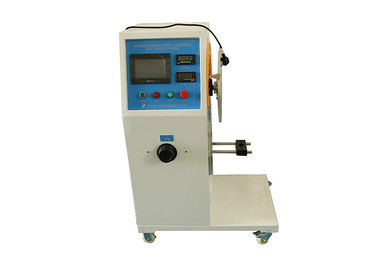

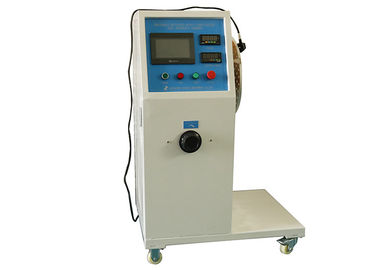

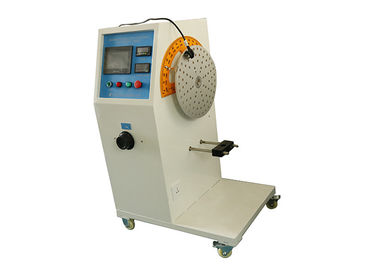

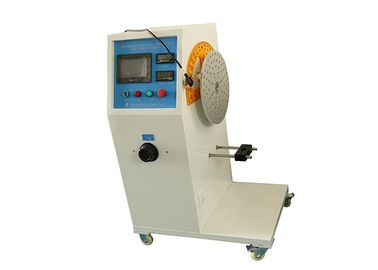

Ev Aletleri İçin Kablo Flexing Testi 0-360 ° Tek İstasyon Makinesi IEC60335

IEC60335 PLC Kontrol Kablosu Esneme Testi Ev Aletleri için 0-360 ° Tek İstasyon Makinesi

ürün tanıtımı

Ev Aletleri Besleme Kablosu Bükme Test Aparatı, IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 madde 23.3 ve 25.14 ve benzerlerine göre özel olarak tasarlanmış ve üretilmiştir, güç kablosu esnemesini kontrol etmek için kullanılır ( Küçük ev aletlerinin (Cezve / elektrikli demir gibi) ve lambaların direnç performansı, fişler ve prizlerin güç kablosu esneme dayanıklılık test cihazı için de geçerlidir.

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; Test cihazı PLC elektrik kontrolünü, 7 inç renkli dokunmatik ekranlı akıllı işletim sistemini benimser; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. Test açısını kontrol eden servo motor, yüksek hassasiyetli dijital enstrüman, yüksek performanslı dijital frekans dönüşümü, hassas hız ayarı, altı sayı bellek zamanlayıcısı, çok fonksiyonlu kombine kelepçe, dönme merkezi ölçer, ayarlanabilir bükme açısı, 4kw çıkış gücü. Test times (maximum of 999999 times), test speed, and test angles can be preset; Test süreleri (maksimum 999999 kez), test hızı ve test açıları önceden ayarlanabilir; it has electric current detection function. elektrik akımı algılama fonksiyonu vardır. This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. Bu cihaz, küçük elektrikli ev aletlerinin çoğunun test gereksinimlerini karşılayabilir, uygulanabilir aralık yaygındır.

Teknik parametreler

Standart Açıklama

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 Cihazın normal kullanımda veya kullanıcı bakımı sırasında birbirlerine göre hareket edebilen farklı parçaları, topraklama sürekliliği sağlayanlar da dahil olmak üzere elektrik bağlantılarına ve iç iletkenlere aşırı baskı yapmaz. Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. Esnek metalik borular, içindeki iletkenlerin yalıtımına zarar vermemelidir. Open-coil springs shall not be used to protect the wiring. Kabloları korumak için açık helezon yaylar kullanılmamalıdır. If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. Dönüşleri birbirine değen sarmal bir yay bu amaç için kullanılırsa, iletkenlerin yalıtımına ek olarak yeterli bir yalıtım astarı olacaktır.

Not 1 - IEC 60227 veya IEC 60245'e uygun esnek bir kablonun kılıfı yeterli bir yalıtım astarı olarak kabul edilir.

Uygunluk, muayene ve aşağıdaki test ile kontrol edilir.

Normal kullanımda esneme meydana gelirse, cihaz normal kullanım pozisyonuna yerleştirilir ve nominal voltajda beslenir ve normal çalışma altında çalıştırılır.

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. Hareketli parça ileri ve geri hareket ettirilir, böylece iletken yapı tarafından izin verilen en büyük açı boyunca bükülür, bükülme oranı dakikada 30'dur. The

esneme sayısı

- 10.000, normal kullanım sırasında esneyen iletkenler için;

- 100, kullanıcı bakımı sırasında esneyen iletkenler için.

Not 2 - Esnetme, geriye veya ileriye doğru bir harekettir.

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. Cihaz, bu standarda uygunluğun bozulduğu ölçüde zarar görmeyecek ve daha fazla kullanıma uygun olacaktır. In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. Özellikle, kablolama ve bağlantıları 16.3 elektrik mukavemet testine dayanmalı, test voltajı 1000 V'a düşürülmeli ve sadece hareketli parçalar ile erişilebilir metal parçalar arasında uygulanmalıdır.

25.14 Çalışma sırasında hareket ettirilen bir besleme kablosu ile sağlanan cihazlar,

Şebeke kablosunun cihaza girdiği yerde aşırı esnemeye karşı yeterince korunacak şekilde tasarlanmıştır.

Not 1 - Bu, 22.16 ile test edilmiş otomatik kordon makaralı cihazlar için geçerli değildir.

Uygunluk, Şekil 8'de gösterildiği gibi bir salınım elemanına sahip bir aparat üzerinde gerçekleştirilen aşağıdaki test ile kontrol edilir.

Cihazın giriş açıklığını içeren kısmı, besleme kablosu hareketinin ortasında olduğunda, kablonun girdiği eksenin ekseni salınan elemana sabitlenir

the cord guard or inlet is vertical and passes through the axis of oscillation. kordon koruyucusu veya girişi dikeydir ve salınım ekseninden geçer. The major axis of the section of flat cords shall be parallel to the axis of oscillation. Yassı kablolar bölümünün ana ekseni, salınım eksenine paralel olmalıdır.

Kablo, uygulanan kuvvetin

- 10 N, 0,75 mm²'yi aşan nominal kesit alanına sahip kablolar için;

- 5 N, diğer kablolar için.

Şekil 8'de gösterildiği gibi, X ekseni ile salınım ekseni arasındaki mesafe

kordon veya kordon koruyucusu cihaza girer, salınım elemanı tam menzili üzerinde hareket ettiğinde kordon ve yük minimum yanal hareketi yapacak şekilde ayarlanır.

Salınım elemanı 90 ° (dikeyin her iki tarafında 45 °) bir açı ile hareket ettirilir, Z tipi ataşmanlar için esneme sayısı 20000 ve diğer ataşmanlar için 10 000'dir. Esneklik oranı dakikada 60'tır.

Not 2 - Esneklik 90 ° 'lik bir harekettir.

Kablo ve bununla ilişkili parçalar, düz bir kablo takılmadığı sürece, bükülme sayısının yarısından sonra 90 ° açıyla döndürülür.

Test sırasında iletkenler nominal gerilimde beslenir ve cihazın nominal akımı ile yüklenir.

Not 3 - Akım, topraklama iletkeninden geçirilmez.

Test sonuç vermeyecektir

- iletkenler arasında kısa devre;

- herhangi bir iletkenin tellerinin% 10'undan fazla kırılması;

- iletkenin terminalinden ayrılması;

- kordon koruyucusunun gevşemesi;

- bu standarda uyumu olumsuz etkileyebilecek kablo veya kablo koruyucusunda hasar;

- İzolasyonu delen ve erişilebilir hale gelen kırık teller.

Not 4 - İletkenler, topraklama iletkenlerini içerir.

Not 5 - Akım eşit bir değeri aşarsa, kablonun iletkenleri arasında kısa devre oluştuğu kabul edilir.

Cihazın nominal akımının iki katı.
