| standart: | IEC60947-1 | Test yüksekliği: | 250~500mm |
|---|---|---|---|
| dönme çapı: | 75 mm | Test oranı: | 10±2 dev/dak |
| Yüksük deliğinin çapı: | 6.5~28.6mm | Test süreleri: | 0～9999 |
| Vurgulamak: | 75mm IEC Test Ekipmanı,IEC 60947-1 IEC Test Ekipmanı |
||

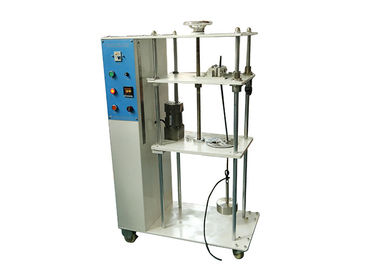

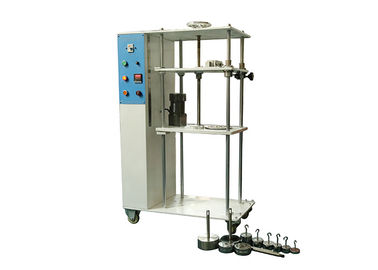

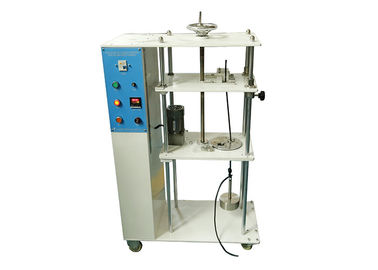

IEC60947 Tel Sıkma Hasarı ve İletkenlerin Kazara Gevşemesi Fleksiyon Test Cihazı 75mm
ürün tanıtımı
Bu test makinesi aynı zamanda IEC60947-1 madde 8.2.4.3, şekil 1 tablo 5 standartlarını doğrulayan telin hasar derecesini kontrol etmek için test cihazı olarak da adlandırılır. tele aşırı hasar vermeme şartı ile muhabir.Ayrıca, normal kullanım sürecinde sıkıştırma vidalı terminalin strese dayanıp dayanamayacağını kontrol etmek için de kullanılır.
Test süreleri testten önce önceden ayarlanabilir ve test sürelerine ulaşıldığında alarm ile uyumluluk otomatik olarak durur.
Teknik parametreler
| modeli | HC9903A |
| Test oranı | 10±2 dev/dak |
| dönme çapı | 75 mm |
| Test süreleri | 0～9999 |
| Ağırlıklar | 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg (ağırlıklar bindirilmiş) |
| Test yüksekliği | 250~500mm |
| Yüksük deliğinin çapı | 6.5~28.6mm, 12 adet |
| standartlar | IEC60998-2-2,IEC60947-1 |
Fark etme:
(1) Bu cihaz, 9 boyutlu 18 tel burçlu, çap: 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm ve 28,6 mm.
(2) Döner tabla merkez deliğinin dönüş yarıçapı 38 mm'dir, kullanıcı test numunesi için test gereksinimlerine göre uygun tel burcu seçebilir.
(3) Burç deliği yeterince büyük değilse, teli deliğe yerleştirmeniz gerekir, daha büyük bir tel burcun yerini alabilir
(4) ±15mm Yükseklik (H) sapması
Tablo 1: ağırlık listesi
| Numara. | Ağırlık kütlesi (kg) | Miktar |
| 1# | 0.2 kancalı | 1 bilgisayar |
| 2# | 0.3 kancalı | 1 bilgisayar |
| 3# | 0.4 kancalı | 1 bilgisayar |
| 4# | 0.7 kancalı | 1 bilgisayar |
| 5# | 0.7 açık delik | 2 adet |
| 6# | 0.9 kancalı | 1 bilgisayar |
| 7# | 0.9 açık delik | 2 adet |
| 8# | 1.4 kancalı | 1 bilgisayar |
| 9# | 2 kancalı | 1 bilgisayar |
| 10# | 2 açık delik | 1 bilgisayar |
| 11# | 2.3 açık delik | 1 bilgisayar |
| 12# | 4.5 kancalı | 1 bilgisayar |
| 13# | 4.5 açık delik | 1 bilgisayar |
| 14# | 6.8 kancalı | 1 bilgisayar |
| 15# | 6.8 açık delik | 1 bilgisayar |
| 16# | 8.2 kancalı | 1 bilgisayar |
Tablo 2: ağırlık sıralama tablosu
| Gerekli kütle (kg) | kollokasyon |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
