| Test döngüsü: | 192 döngü | Test akımı: | AC 1-99.9A |
|---|---|---|---|
| Gerilim düşüş aralığı: | 0-199.9mv | Güç kaynağı: | özelleştirilebilir |
| Vurgulamak: | IEC 60884-1 Gerilim Test Cihazı,192 Döngü Gerilim Test Cihazı |
||

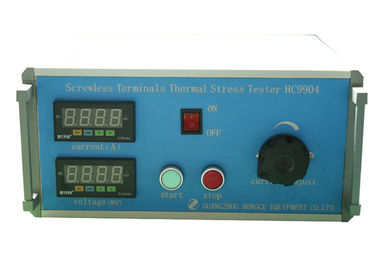

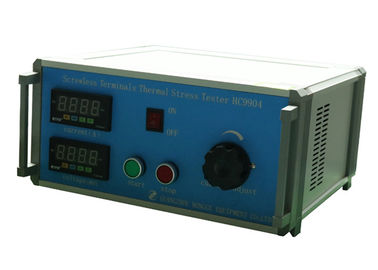

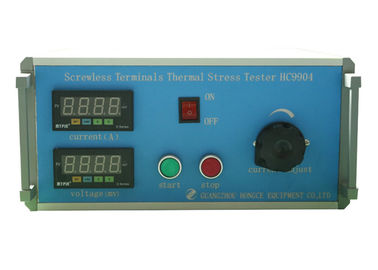

IEC60884-1 Vidasız Terminaller İçin Elektriksel ve Termal Gerilmeler Test Cihazı Kademesiz Yük Akımını Ayarlayın
Standart:
IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler – Bölüm 1: Genel gereksinimler' madde 12.3.11.
Uygunluk, başka herhangi bir test için kullanılmamış beş vidasız priz terminali üzerinde gerçekleştirilen aşağıdaki testler a) ve b) ile kontrol edilir.
Her iki test de yeni bakır iletkenlerle gerçekleştirilir.
a) Test, vidasız terminalleri 1 saat boyunca tablo 10'da belirtilen alternatif akımla yükleyerek ve aynı tabloda belirtilen nominal kesit alanına sahip 1 m uzunluğunda katı tek damarlı iletkenleri bağlayarak gerçekleştirilir.
Test, her bir bağlama ünitesinde gerçekleştirilir.
Tablo 10 - Vidasız terminaller için normal kullanımda elektriksel ve termal streslerin doğrulanması için test akımı
|
Anma akımı A |
Test akımı A |
Nominal kesit alanı iletkenin mm2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
Test sırasında akım prizden değil, sadece terminallerden geçirilir.
Bu sürenin hemen ardından, her vidasız terminaldeki voltaj düşüşü, nominal akım akışı ile ölçülür.
Gerilim düşüşü hiçbir durumda 15 mV'u geçmemelidir.
Ölçümler, her vidasız terminal boyunca ve temas yerine mümkün olduğunca yakın yapılır.
Terminalin arka bağlantısına erişilemiyorsa, numuneler üretici tarafından uygun şekilde hazırlanmış olabilir;terminallerin davranışını etkilememeye özen gösterilecektir.
Ölçümler de dahil olmak üzere deney süresi boyunca iletkenlerin ve ölçüm cihazlarının fark edilir şekilde hareket etmemesine özen gösterilmelidir.
b) Önceki test a)'da belirtilen voltaj düşüşünün belirlenmesine zaten tabi tutulan vidasız terminaller aşağıdaki gibi test edilir.
Test sırasında tablo 10'da verilen test akımı değerine eşit bir akım geçirilir.
İletkenler dahil tüm deney düzeneği, gerilim düşümü ölçümleri tamamlanana kadar hareket ettirilmemelidir.
Terminaller, her biri yaklaşık 1 saatlik bir süreye sahip olan 192 sıcaklık döngüsüne tabi tutulur ve aşağıdaki gibi gerçekleştirilir:
– akım yaklaşık 30 dakika akar;
– yaklaşık 30 dakikalık ek bir süre boyunca akım akmaz.
Her bir vidasız terminaldeki voltaj düşüşü, her 24 sıcaklık döngüsünden sonra ve 192 sıcaklık döngüsü tamamlandıktan sonra a)'nın testi için öngörülen şekilde belirlenir.
Gerilim düşüşü hiçbir durumda 22,5 mV'u veya 24. çevrimden sonra ölçülen değerin iki katını (hangisi daha küçükse) geçmemelidir.
Bu testten sonra, ilave büyütme olmaksızın normal veya düzeltilmiş görüşle yapılan bir muayenede, çatlaklar, deformasyonlar veya benzeri gibi, daha fazla kullanımı açıkça bozan hiçbir değişiklik görülmemelidir.
Ayrıca, 12.3.10'a göre mekanik dayanım testi tekrarlanır ve tüm numuneler bu teste dayanacaktır.
Başvuru:
test etmek için kullanılır vidasız terminaller, normal kullanımda meydana gelen elektriksel ve termal streslere dayanacaktır.
Örnek test:
Vidasız terminaller
parametreler:
| Parametre Adı | Parametre Verileri |
| Giriş kaynağı | AC120V±10%, 60Hz (Özelleştirilebilir) |
| Test döngüleri | 192 döngü, 30 dakika akım akışı, 30 dakika akım akışı yok |
| Test akımı | AC 1~99.9A±(3±1A) |
| Gerilim düşüşü ölçümü | 0~199,9±(3±1mv) |
