Test tapası: | Özelleştirilmiş | Test tapası: | Güçlendirilmiş çelik |
---|---|---|---|
Test weight: | Superposition | Operating method: | By manual |
Vurgulamak: | elektrik soketi test cihazı,soket test cihazı |
Fiş Soket Test Cihazı Doğrulama Kuvveti İçin Fişi Çekmek İçin Gerekli IEC60884-1 Şekil18 Manuel Çalışma
Standart:
IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' maddesi 22.1
Uygulama:
Fişi prizden çekmenin maksimum kuvvetinin ve tek fiş pimini fiş burcundan çekmenin minimum kuvvetinin gereken standart aralığında olup olmadığını test etmek için kullanılır. Kenetleme sisteminin kullanımı kolaydır.
Örnek test:
Ev veya benzeri amaçlı prizler .
Özellikleri:

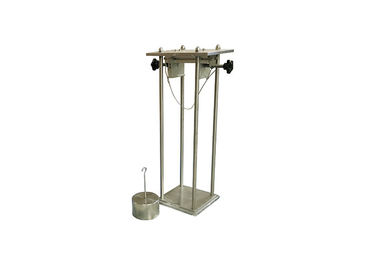

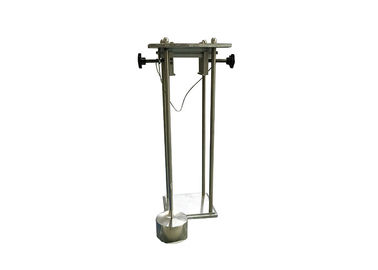

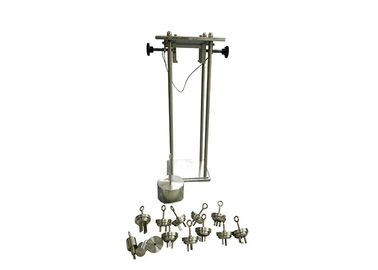

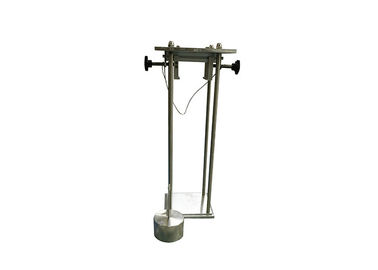

Üst plaka yatay bir pozisyondan dikey bir yöne doğru döner ve kenetleme cihazı üst plakada döndürülebilir. Bu özellikler, cihazın farklı standart gereksinimleri karşılamak için birçok farklı konfigürasyonda kurulmasına izin verir. 16A değerine kadar prizlerde test yapmak için standart fişler ve ağırlıklar verilmektedir.
Pin göstergeleri ve minimum çekme kuvvetini test etmek için uygun ağırlıklar ayrı satılır. Pin göstergesinin gerekli boyutunun müşteri tarafından belirtilmesi gerekir.
Test tapaları pürüzlülük 0,8 mm'yi geçmeyen sertleştirilmiş çelikten yapılmıştır.
Üst plaka yataydan dikeye döner.
Parametreler:
Test tapası | Sertleştirilmiş çelikten yapılmış test fişleri ve pimleri, ülkenin fiş ve soket gereksinimlerine göre yapılmalıdır. |
Ağırlıklar | Bir set. Süperpozisyon 100N elde edilebilir, kuvvet 1/10 test kuvveti ilave edilerek uygulanır |
Çalışma yöntemi | Manuel olarak |
Fişler ve prizler için maksimum ve minimum çekme kuvveti:
Nominal değer | Kutup sayısı | Çekme kuvveti (N) | ||
Çok kutuplu fiş piminin maksimum ölçüm göstergesi | Tek fişli pimin minimum ölçü göstergesi | Tek fişli pimin maksimum ölçüm göstergesi | ||
≤10A | 2 | 40 | 1.5 | 17 |
3 | 50 | |||
> Şekil 10A ~ 16A | 2 | 50 | 2 | 18 |
3 | 54 | |||
3'ten fazla | 70 | |||
> 16A ~ 32A | 2 | 80 | 3 | 27 |
3 | 80 | |||
3'ten fazla | 100 |
Test metodu:
İlk kullanımdan önce kullanıcı, test cihazını kullanmak ve testi tamamlamak için daha etkili ve doğru bir şekilde ilgili standartları bilmelidir.
1. Maksimum geri çekme kuvvetinin doğrulanması
a) Soket çıkışı, soket kontaklarının eksenleri dikey olacak ve tıpanın pimleri için giriş delikleri aşağıya bakacak şekilde Şekil 18'de gösterildiği gibi bir aparatın montaj plakasına A sabitlenmiştir. Test fişini, maksimum boyut pimleri prize on kez takılmış ve prizden çekilmiş olarak yapın.
b) Test tapası sokete takılır, ağırlığı test tapasına asın.
2. Minimum çekme kuvvetinin doğrulanması
a) Test pimi göstergesini seçin: Uygun minimum fiş pimini seçmelidir.
b) Tapa yağını temizlemek için yağ giderici maddeyi kullanın. Mesela: trikloroetilen veya petrol eteri (Gerekli koruyucu önlemlerin alınması gerekir).
c) Soket-çıkışı Şekil 18'de gösterilen cihaza sabitlenmiştir. Test pimi göstergesi takma manşonuna hafifçe sokulur, soket kontaklarının eksenleri dikey ve fişin pimleri için giriş delikleri aşağıya bakacak şekilde yerleştirilir .
3. Yeterlilik Değerlendirmesi
1. Maksimum geri çekme kuvvetinin uygulanması: Fiş, kalifiye olarak değerlendirilen soketten ayrılır.
2. Minimum çekme kuvvetinin uygulanması: Gösterge, 30 saniye içinde temas tertibatından düşmemeli, daha sonra kalifiye olarak değerlendirilmelidir.
