Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Test İstasyonu: | 1 istasyon | Ağırlık testi: | 10N * 1, 60N * 1, 20N * 2 |
|---|---|---|---|
| Test hızı: | 60 kez / dk | Çalışma inme: | 35mm |
| Vurgulamak: | elektrik soketi test cihazı,soket test cihazı |
||

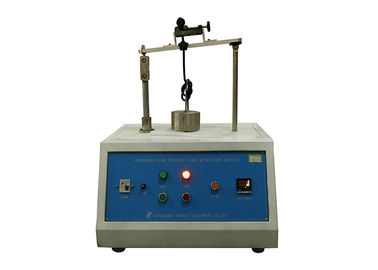

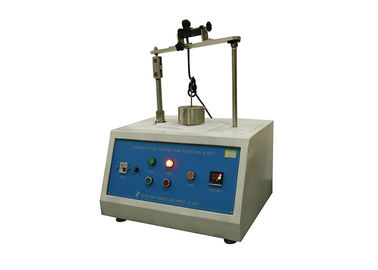

IEC60884-1 Esnek Kabloları için Kordon Tutma Test Cihazı Aparatı Şekil 20 Tek İstasyon
Standart:
IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' maddesi 23.2, şekil 20
Uygulama:
Tekrar kablolanabilir fişlerin ve tekrar kablolanabilir portatif prizlerin test edilmesi içindir, iletkenler bükümler de dahil olmak üzere terminallere bağlandıkları ve kaplamalarının aşınmaya karşı korunduğu, gerilimden arınacak şekilde bir kablo ankrajı ile donatılmalıdır. Makine test başladıktan sonra otomatik olarak çalışır, ayar sayısına ulaştıktan sonra çalışma durur.
Örnek test:
Tekrar girilemeyen fiş ve priz, tekrar girilebilir fiş ve priz.
Parametreler:
| Güç kaynağı | AC 220V 50Hz |
| Ağırlıklar | 10N * 1, 60N * 1, 20N * 2 |
| Test oranı | 60 kez / dk |
| Test süreleri | 0-9999, ön ayarlı. Varsayılan 100 kez. |
| Kordon burçları | 5 adet (Φ6mm, Φ8mm, Φ10mm, Φ12mm, Φ16mm) |
| Çalışma inme | 35mm |
Esnek kabloya çekme kuvveti:
| Esnek kablonun nominal akımı (A) | Esnek kablonun nominal gerilimi (V) | Çekme kuvveti |
| 2.5 | - | 50 |
| 2,5 ～ 16 | <250 | 60 |
| 2.5 ~ 16 | > 250 | 80 |
| > 16 | - | 100 |
Kabloların giriş deliği tablosu
| Fişin veya portatif prizin anma akımı | Kutup sayısı | Kabloların giriş deliği için izin verilen çap | |
| 2.5 | - | 6 | - |
| 10 | 2 3 4 5 | 5 6 8 9 | 8 10 11 12 |
| 16 | 2 3 4 5 | 5 6 8 9 | 10 12 13 14 |
| 25 | 2 3 4 5 | 12 13 14 15 | 20.5 21 22 24 |
