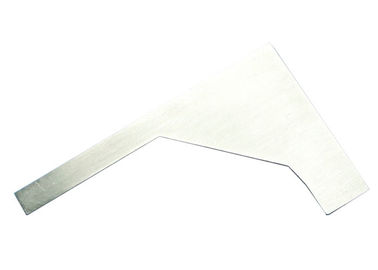

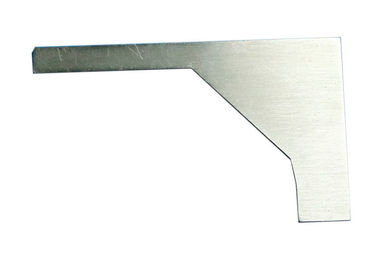

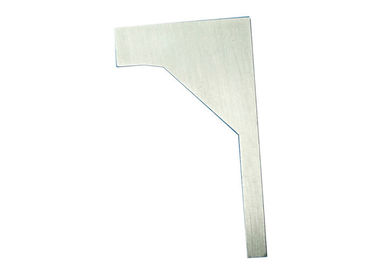

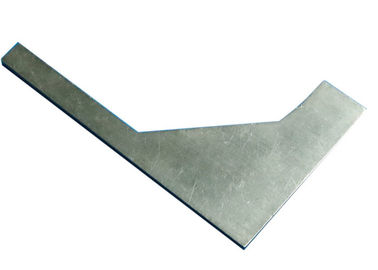

2 mm Kalınlık Maddesi 24.17 ve 24.18 Şekil 32 Paslanmaz Çelik Kapak Plakası Ölçer

IEC60884-1 madde 24.17 ve 24.18 şekil 32 paslanmaz çelik kapak plakası göstergesi

Standart:

IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' fıkra 24.17 ve 24.18, şekil 32.

Uygulama:

It is used to check the contour line of the cover or the cover plate. Kapağın veya kapak plakasının kontur çizgisini kontrol etmek için kullanılır. It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. Ev aletleri üreticisi, kalite kontrol departmanları ve Ar-Ge kurumlarında elektrikli ev aletlerinin güvenlik performansını tespit eden vazgeçilmez ve önemli bir ekipman haline gelmiştir.

Örnek test:

Parametreler:

Operasyon Adımları:

Lütfen IEC60884-1'e bakın, şekil 32'de gösterilen mastar, her bir kapağın veya kapak plakasının her iki tarafına doğru, Şekil 33'te gösterildiği gibi bir montaj veya destek yüzeyine vidasız olarak sabitlenir. / destek yüzeyi, A yüzüne dik olacak şekilde, mastar test edilen her iki tarafa dik açılarda uygulanır.

Göstergenin C yüzü ile B yüzüne paralel olarak ölçülen test edilen tarafın anahatları arasındaki mesafeler azalmayacaktır (oluklar, delikler, ters daralanlar vb. Hariç, 7 mm'den daha az bir mesafede) B yüzünü içeren ve ölçümler tekrarlandığında X noktasından Y oku yönünde başlayan bir düzlem (24.18).
