SUS304 Priz Test Cihazı Madde 24.18 Şekil 35. Oluk Deliği Ve Ters Konik Ölçer Doğrulaması

IEC60884-1 madde 24.18 şekil 35. Oluk deliğinin ve ters konik mastarın doğrulanması

Standart:

IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' fıkra 24.18, şekil 35.

Uygulama:

It is used to test the groove, hole and the reverse taper. Yiv, delik ve ters konikliği test etmek için kullanılır. It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. Ev aletleri üreticisi, kalite kontrol departmanları ve Ar-Ge kurumlarında elektrikli ev aletlerinin güvenlik performansını tespit eden vazgeçilmez ve önemli bir ekipman haline gelmiştir.

Örnek test:

Test kanalı, delik ve konik koniklik

Özellik:

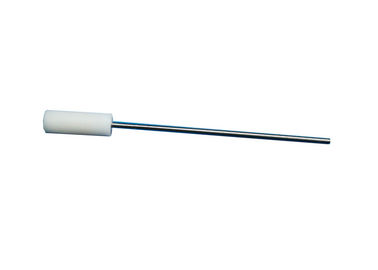

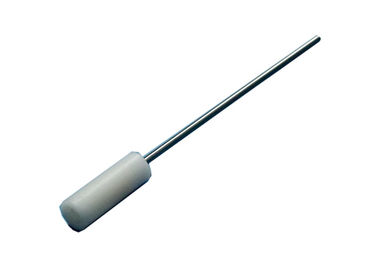

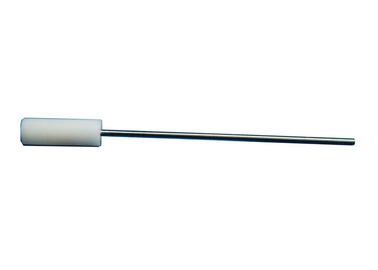

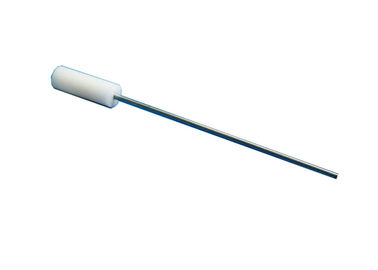

1. parça prob malzemesi: Paslanmaz çelik, boyutlar: çap Φ2.5 +0.05 0, uzunluk 100 mm'den fazla.

2. Naylon sap, sapın sonunda M6 dişli delikler ile donatmak, kuvvet uygulama testi yapmak için çekme ve itme dinamometresi ile bağlanabilir.

Parametreler:

Operasyon Adımları

Şekil 35'e göre, 1 N kuvvetle uygulanan bir mastar, mastar montaj / destek yüzeyine paralel olarak uygulandığında, herhangi bir oluk, delik veya ters konikliğin veya benzerinin üst kısmından 1,0 mm'den daha fazla girmemelidir. ve şekil 36'da gösterildiği gibi test edilen kısma diktir.

Not: Şekil 35'e göre, göstergenin 1.0 mm'den daha fazla girip girmediğinin doğrulanması, B yüzüne dik bir yüzeye referansla ve olukların, deliklerin, ters daraların veya sevmek.
