| Electrode output testing voltage: | AC40-50V | Ortam sıcaklığı: | 0-40 |
|---|---|---|---|
| Test örneği: | Showing Contact With The Relevant Parts | Standardına uygundur: | IEC60990 |
| Vurgulamak: | iec test cihazı,laboratuvar test cihazları |
||

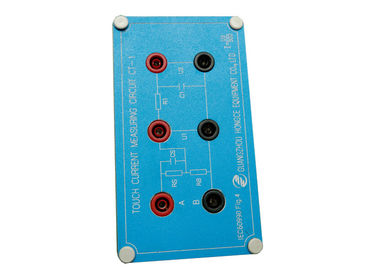

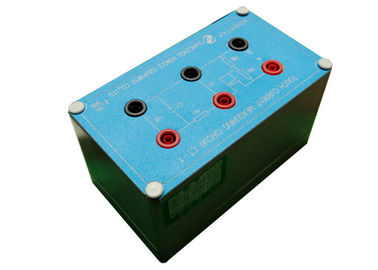

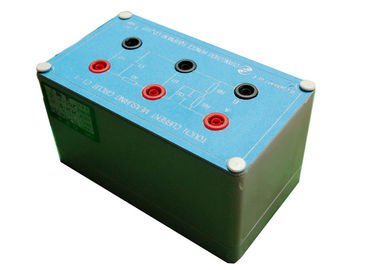

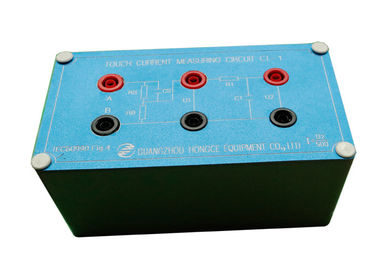

Kolay Kullanım IEC60990 Şekil 4 Algılama veya Reaksiyon Koruyucu İletken için Dokunmatik Akım Test Ağı
Standart:
IEC60990 şekil 4 dokunmatik akım ve koruyucu iletken akım ölçüm yöntemi
Uygulama:
Bu ağ kullanımı rahat ve kullanımı kolaydır ve güç kaynağı anahtarı ayrı ayrı yapılır, bu da önceki makinenin güç kaynağı kapasitesinin eksikliklerini çözebilir ve daha güçlü ürünleri test edebilir.
| R,S | 1500Ω |
| R,1 | 10000Ω |
| R,B | 500Ω |
| C1 | 0.022μF |
| CS | 0.22μF |
Örnek test:
ağırlıklı ağ dokunma akımı ağırlıklı (duyusal akım veya reaksiyon akımı)
Testten Önce Hazırlık
Aşağıdaki aparat testten önce iyi hazırlanmıştır.
bir dizi osiloskop.
1 kez veya 10 kez voltaj probu seti.
Bir dizi güç kaynağı (voltaj veya frekans, gerekli teste göre ayarlanabilir veya değişken olabilir).
Test yöntemleri
1. Güç kaynağını gereken test voltajına ve frekansına ayarlayın ve ardından kontak akımı test anahtarının giriş terminalini güç kaynağına takın. (Ağ bağlı değilken lütfen elektrik vermeyin.)
2. Örneği kontak akımı test anahtarının çıkış terminaline yerleştirin.
3. Kontak akımı test anahtarının B portunu kontak akımı test ağının B portuna bağlayın.
4. Connect the port A of the contact current test network to the place where the contact current is required. 4. Kontak akımı test ağının A portunu kontak akımının gerekli olduğu yere bağlayın. Such as connect the port A to the adapter's output or shell when the network adapter is tested. Ağ bağdaştırıcısı test edildiğinde A bağlantı noktasını adaptörün çıkışına veya kabuğuna bağlayın.
5. Osiloskop probu, test gereksinimlerine göre U1 veya U2 terminallerine kenetlenir.
6. Güç kaynağını bağlayın, “N” anahtarını açık konuma getirin, pozitif fazı pozitif faz konumuna getirin, “G” hattını açık konuma getirin, test edilen örneğin normal elektrikle çalışıp çalışmadığını kontrol edin osiloskop üzerinde bir dalga formu.
7. Örnek çalıştıktan sonraki standart gereksinimlere göre, farklı “pozitif faz”, “ters”, “N hattı açık”, “N hattı kapalı”, “G hattı kapalı”, “hat G açık” ve böylece, U1 ve U2 voltajını osiloskop kullanarak doğrudan okuyun, kontak akımı U2'nin tepe değerine eşittir ve daha sonra 500'ü bölün.
Duyurular
Test sırasında güvenliğe dikkat etmek gerekir, çünkü bazı terminallere dokunabilirsiniz.
GB / T 12113 ve IEC 60990 standart gereksinimlerine göre, güç kaynağı izole olmalı ve sıfır hattı ve topraklama kablosu birbirine bağlanmalıdır. (Basit yol, sıfır hattı ve topraklama kablosu üzerinde voltaj olup olmadığını, voltaj varsa 220V güç gibi 2V'yi aşın, sıfır hattı ve topraklama kablosu arasındaki farklı voltaj 100V'dan fazla, sıfır hattı ve topraklama kablosu bağlanmalıdır.)
When testing, please pay attention to the polarity of the power supply. Test yaparken, lütfen güç kaynağının polaritesine dikkat edin. The fire line must be connected to the L end of the contact current test switch. Yangın hattı, kontak akımı test anahtarının L ucuna bağlanmalıdır. If the connection is wrong, there is a danger of electric shock. Bağlantı yanlışsa, elektrik çarpması tehlikesi vardır.
Osiloskopu bağlayın, numuneyi test edin, ardından b-terminal hattından sonra gücü bağlayın ve güç bağlandığında test hattını bağlamayın.
İlgili kişi: Tessa Huang
Tel: +8618933919125
Faks: 86-020-31143909-805
