IEC 60884.1 VDE 0620 Sertlik Test Cihazı Tek İstasyonlu Fiş Pimi

IEC 60884.1, VDE 0620 tek istasyonlu fiş pimi sıkılık test cihazı

Standart :

IEC 60884-1 madde 24.10 Şekil30

Uygulama:

Fişin ve fiş piminin sağlamlığını test etmek için kullanılır. Fiş, fişin pimlerine uygun deliklerle donatılmış sert bir çelik levha üzerine yerleştirilir. Deliklerin merkezleri arasındaki mesafe, tıpanın standart yaprağındaki her bir pimin enine kesit alanı çevresinde sınırlandırılmış dairenin merkezleri arasındaki mesafelerle aynı olmalıdır.

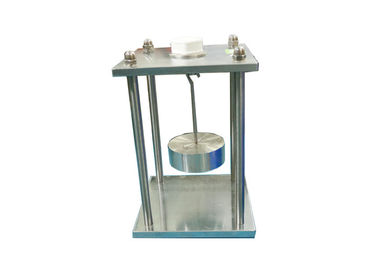

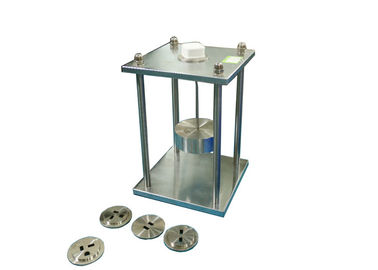

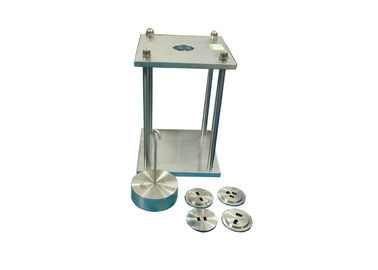

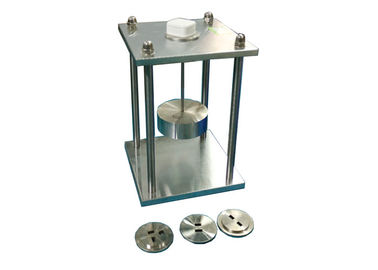

Resim görünümü

Örnek test:

Fiş, pim

Parametreler:

Test istasyonu sayısı: 1

Ağırlık: 50N * 1, 20N * 2, 30N * 1, 4N * 1

Standart soket: konfigürasyonlar için Columbia standardının her biri.

Test metodu

1. İlk kullanımdan önce, kullanıcı test cihazını kullanmak ve testi tamamlamak için ilgili standartları bilmelidir.

2. Tapa, çelik levha üzerine, pimleri çevreleyen dairelerin merkezleri deliklerin merkezlerine denk gelecek şekilde yerleştirilir. Daha sonra test fişini, pimin uzunlamasına ekseni yönünde sokete takın. Bundan sonra, fiş ısıtma kabinine sıcaklık (70 ± 2) ° C, 1 saat sonra yerleştirilir, bir ısıtma kabininin içine bir çekme kuvveti uygulanır

3. Sıkıştırma fikstürünü fişin şekline göre seçin ve fişe sıkıca bağlı olduğundan emin olun (bir çekme kuvveti uygulandığında gevşemediğinden emin olun)

4. Çekme kuvveti ağırlığını tablo 16'da verilen maksimum çekme kuvvetine göre seçin (süperpozisyonla elde edilebilir), ağırlık kelepçenin halkasına asılır, dikkatle kullanılır ve patlayıcı gerilim üretmez.

5. Kuvvet, her fiş pimine 1 dakika süreyle uygulanır, testten sonra fişin ortam sıcaklığına soğumasına izin verilir ve fiş gövdesindeki herhangi bir fiş piminin yer değiştirmesinin 1 mm'yi geçmemesi gerektiği doğrulanmalıdır.

6. Test tamamlandıktan sonra cihazın temizliğine ve soketlerin bakımına dikkat edin.
