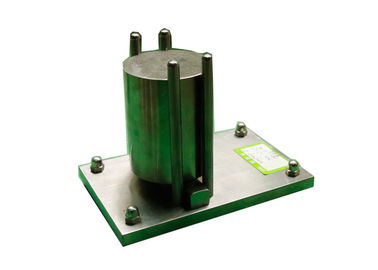

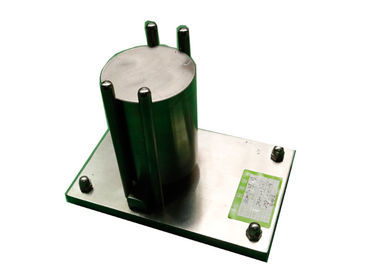

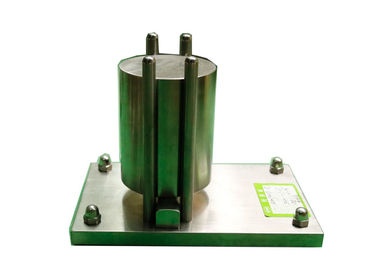

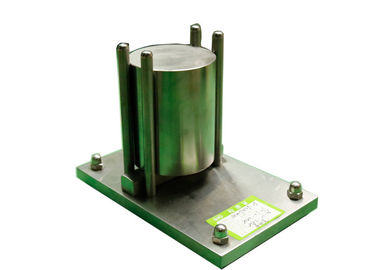

IEC60884-1 ile Isı Direnci Sıkıştırma Laboratuarı Test Cihazları Şekil 38

IEC60884-1 ile Isı Direnci Sıkıştırma Laboratuvarı Test Cihazları Şekil 38

Standart:

IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler – Bölüm 1: Genel gereksinimler' madde 24.19 ve şekil 38

Standart açıklama:

Portatif prizlerin muhafazaları, Şekil 38'de gösterilene benzer bir aparatta (25 ± 5) °C'lik bir ortam sıcaklığında bir sıkıştırma testine tabi tutulur.

Aparat, 25 mm yarıçaplı, 15 mm genişliğe ve 50 mm uzunluğa sahip silindirik bir yüze sahip iki çelik çene içerir.Test edilecek aksesuarın boyutuna bağlı olarak 50 mm'lik uzunluk artırılabilir.

Köşeler 2,5 mm yarıçap ile yuvarlatılmıştır.

Numuneler, çenelerin ön yüzü örtünün ön yüzü ile çakışacak şekilde sıkıştırılır.

Çenelerden uygulanan kuvvet (20 ± 2) N'dir.

1 dakika sonra ve örtüler hala basınç altındayken, boyutlar uygun standart levhaya uygun olacaktır.

Test, numune 90° döndürülerek tekrarlanır.

Uygulama:

Elektrikli aksesuarların ve montaj kutusunun ısıtılma durumunda basınca dayanıklılık özelliklerini test etmek için kullanılır.Bu test ekipmanı, ısıtma kutusu ile birlikte kullanılmalıdır.

Özellik:

Bu cihaz, 25 mm yarıçaplı, 15 mm genişliğe ve 50 mm uzunluğa sahip silindirik bir yüze sahip iki çelik çeneden oluşmaktadır.Test edilecek aksesuarın boyutuna bağlı olarak 50 mm'lik uzunluk artırılabilir.Köşeler 2,5 mm yarıçap ile yuvarlatılmıştır.Numune, normal kullanımda kavrandığı alanda kendisine bastıracak şekilde çeneler arasına sıkıştırılır, çenelerin merkez çizgisi bu alanın merkezine mümkün olduğunca yakın çakışır.Çenelerden uygulanan kuvvet 20 N'dir. Test, (80±2) °C sıcaklıktaki bir ısıtma kabininde yapılır.

parametreler:

1. Ağırlık: 20N (hareketli pres plakaları dahil)

2. Presleme plakası boyutu: uzunluk: 50 mm, genişlik: 15 mm, silindirik yüz: yarıçap 25 mm, köşeler 2,5 mm yarıçapla yuvarlatılmıştır.

3. Kılavuz mesafesinin iç kısmı: 50mm × 15.4mm

4. Malzeme: 304 paslanmaz çelik

Test metodu:

1. İlk kullanımdan önce kullanıcı, test aparatını daha etkin ve doğru kullanmak ve testi tamamlamak için ilgili standartları bilmelidir.

2. Kullanmadan önce numune ön işlemi için standart gereksinimlere göre.

3. Presleme plakası (küçük) kılavuzlar (dar taraf) arasına yerleştirilir, silindirik yüz yukarı, numune presleme plakasına yatay olarak yerleştirilir, daha sonra presleme plakasını (büyük) numunenin üzerine yerleştirin ve silindirik yüz aşağı doğru , son olarak ağırlığı presleme plakasına (büyük) koyun, test süresi 1 saattir.

Dikkat:

Numune, normal kullanımda kavrandığı bu alanda kendisine baskı yapacak şekilde pres plakaları arasına sıkıştırılır, plakaların merkez çizgisi bu alanın merkezine mümkün olduğunca yakın çakışır.
