| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration Certificate (Cost Additional) |
| Model numarası: | HC9903A |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | kontrplâk |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | / T |
| Yetenek temini: | 10 set / ay |
| standart: | IEC60947-1 | Test yüksekliği: | 250~500mm |
|---|---|---|---|
| dönme çapı: | 75 mm | Test oranı: | 10±2 dev/dak |
| Yüksük deliğinin çapı: | 6.5~28.6mm | Test süreleri: | 0～9999 |
| Vurgulamak: | 500mm IEC Test Ekipmanı,IEC 60947-1 IEC Test Ekipmanı,2 Rpm IEC Test Ekipmanı |
||

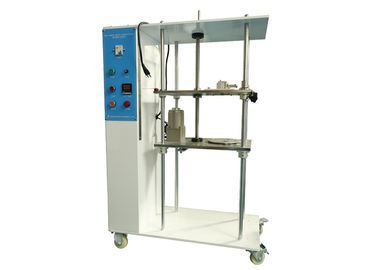

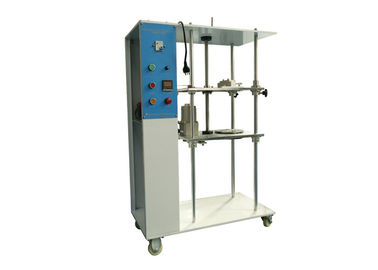

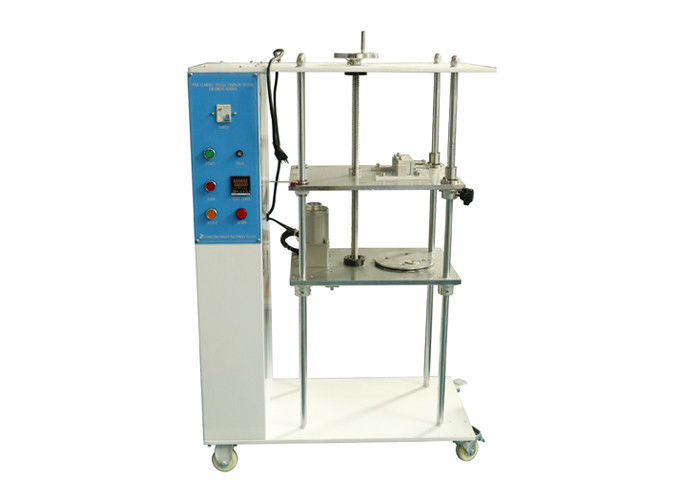

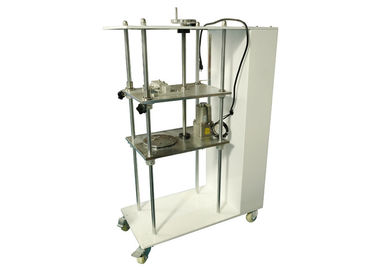

10 Rpm ± 2 Rpm IEC Test Ekipmanı İletkenler İçin Fleksiyon Test Aparatı Yükseklik 250~500mm 15mm İçinde Burç
Standart:
IEC 60947-1' Alçak gerilim şalt ve kontrol düzeni – Bölüm 1: Genel kurallar ' madde 8.2.4.3, şekil 1
Standart açıklama:
Test, uygun test ekipmanı ile yapılacaktır.Terminale belirtilen sayıda iletken bağlanacaktır.Test iletkenlerinin uzunluğu, Tablo 5'te belirtilen H yüksekliğinden 75 mm daha uzun olmalıdır. Sıkma vidaları, Tablo 4'e uygun bir tork veya üretici tarafından belirtilen tork ile sıkılmalıdır.Test edilen cihaz, Şekil 1'de gösterildiği gibi sabitlenmelidir.
Her iletken aşağıdaki prosedüre göre dairesel hareketlere tabi tutulur:
Deneye tabi tutulan iletkenin ucu, Tablo 5'te verildiği gibi, ekipman terminalinin altında H yüksekliğinde konumlandırılmış bir levhada uygun boyutta bir burçtan geçirilmelidir. Diğer iletkenler, deney sonucunu etkilememek için bükülmelidir. .Burç, iletken ile eşmerkezli yatay plakaya yerleştirilmelidir.Burç, merkez çizgisi, 10 rpm ± 2 rpm'de yatay düzlemde merkezi etrafında 75 mm çapında bir daire tanımlayacak şekilde hareket ettirilmelidir.Terminalin ağzı ile burcun üst yüzeyi arasındaki mesafe, Tablo 5'teki H yüksekliğinin 1 5 mm'si dahilinde olmalıdır. İzolasyonlu iletkenin bağlanmasını, bükülmesini veya dönmesini önlemek için burç yağlanmalıdır.Çizelge 5'te belirtilen bir kütle iletkenin ucundan asılacaktır.Test, 135 sürekli devirden oluşacaktır.
Test sırasında iletken, terminalden dışarı kaymamalı veya kenetleme ünitesinin yakınında kırılmamalıdır.
Başvuru:
Sıkma vidalı terminalin tasarımının ve yapısının tele aşırı hasar vermeme şartına uygun olup olmadığını değerlendirmek için kullanılır.Ayrıca, normal kullanım sürecinde sıkıştırma vidalı terminalin strese dayanıp dayanamayacağını kontrol etmek için de kullanılır.
parametreler:
| modeli | HC9903A |
| Test oranı | 10±2 dev/dak |
| dönme çapı | 75 mm |
| Test süreleri | 0-9999 |
| Ağırlıklar | 0,2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg (ağırlıklar bindirilmiş) |
| Test yüksekliği | 250~500mm |
| Yüksük deliğinin çapı | 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm ve 28,6 mm, 9 adet |
| standartlar | IEC60947-1 |
Ağırlık listesi tablosu:
| Numara. | Ağırlık kütlesi (kg) | Miktar |
| 1# | 0.2 kancalı | 1 bilgisayar |
| 2# | 0.3 kancalı | 1 bilgisayar |
| 3# | 0.4 kancalı | 1 bilgisayar |
| 4# | 0.7 kancalı | 1 bilgisayar |
| 5# | 0.7 açık delik | 2 adet |
| 6# | 0.9 kancalı | 1 bilgisayar |
| 7# | 0.9 açık delik | 2 adet |
| 8# | 1.4 kancalı | 1 bilgisayar |
| 9# | 2 kancalı | 1 bilgisayar |
| 10# | 2 açık delik | 1 bilgisayar |
| 11# | 2.3 açık delik | 1 bilgisayar |
| 12# | 4.5 kancalı | 1 bilgisayar |
| 13# | 4.5 açık delik | 1 bilgisayar |
| 14# | 6.8 kancalı | 1 bilgisayar |
| 15# | 6.8 açık delik | 1 bilgisayar |
| 16# | 8.2 kancalı | 1 bilgisayar |
Ağırlık sıralama tablosu:
| Gerekli kütle (kg) | kollokasyon |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
