Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standart: | IEC60245-2 madde 3.1 Şekil 1 | Yük akımı: | 0.5-25A |
|---|---|---|---|
| Gerilim yükleme: | 0-400V | Test hızı: | 0.33M / S |
| Vurgulamak: | Şekil 1 Kablo Test Cihazları,1000mm Kablo Test Cihazları |
||

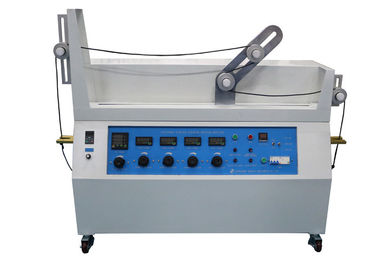

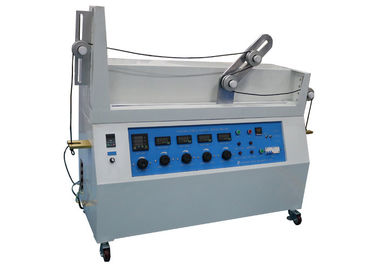

0.33m / s Kablo Test Cihazları IEC60245-1 Şekil 1 Esnek Kablolar İçin Esnek Test 1000mm Test Mesafesi
IEC60245-1 Kauçuk izoleli kablolar-450/750 V-Bölüm 1'e kadar olan nominal gerilimler: Genel şartlar 5.6.3.1, IEC60245-2 Lastik izoleli kablolar-450/750 V-Bölüm 2'ye kadar olan nominal gerilimler: Test yöntemler madde 3.1 Şekil 1, IEC60065-1 madde 16.3 b)
Standart açıklama:
Bu deney, Şekil l'de gösterilen aparat vasıtasıyla gerçekleştirilecektir. Bu aparat bir taşıyıcı C, taşıyıcı için bir tahrik sistemi ve test edilecek her bir kablo örneği için dört makaradan oluşur.Taşıyıcı C, aynı çapta olan iki A ve B kasnağını desteklemektedir.Aparatın her iki ucundaki iki sabit kasnak, A ve B kasnaklarından farklı çapta olabilir, ancak dört kasnak da numunenin aralarında yatay olacak şekilde düzenlenmelidir.Taşıyıcı, hareket yönünün her bir tersine çevrilmesi arasında yaklaşık olarak 0,33m / s'lik sabit bir hızda 1 m'lik bir mesafede döngüler (ileri ve geri hareketler) yapar.

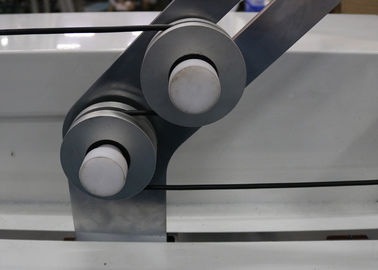

Makaralar metalden yapılmış olmalı ve dairesel kablolar için yarı dairesel şekilli bir oluğa ve düz kablolar için düz bir oluğa sahip olmalıdır.Sınırlama kelepçeleri (D), çekmenin daima taşıyıcının uzaklaştığı ağırlıkla uygulanacağı şekilde sabitlenmelidir.Bir tutucu kelepçeden desteğine olan mesafe, diğer kelepçe desteğinde dururken maksimum 5 cm olmalıdır.
Tahrik sistemi, bir yönden diğerine geri döndüğünde taşıyıcının sorunsuz ve sarsıntısız döneceği şekilde olmalıdır.
| Güç kaynağı | 220V / 50 HZ |
| Yük Akımı | 0.5-25A, ayarlanabilir |
| Yük Gerilimi | Hattan hat voltajı 10-400V ayarlanabilir |
| Test hızı | 0.33M / sn |
| Test mesafesi | ± 1000 20mm |
| Uygun çekirdekler | 2-18 |
| Nominal kesit alanı | 0.2-4mm2 |
| Kasnakların çapı | 60, 80, 120, 160, 200mm |
| Test ağırlıkları | 2 * 0.5kg kancalı, 2 * 0.5kg delikli, 6 * 1kg delikli, 2 * 6kg kancalı |
Uygulama:
Tamamlanmış esnek kabloların mekanik mukavemetini kontrol etmek için kullanılır.Bu test, nominal kesit alanı 4 mm'den büyük damarlara sahip esnek kablolar için geçerli değildir2 veya 18'den fazla çekirdeğe sahip kablolar ikiden fazla eşmerkezli katmana yerleştirilmemiştir.
Özellik:
Test cihazı, yerel ve uluslararası standartların standart test gereksinimlerini karşılayabilir, yaygın olarak kullanılabilir.Hassas dijital metreye sahiptir, böylece daha küçük veya daha büyük akım voltajını doğru bir şekilde ölçebilir.Kasnaklar için değiştirme yöntemi basit ve kullanışlıdır.Test ekipmanları zincir tahrik mekanizmasını benimser, performans kararlı ve gürültü nadirdir.
