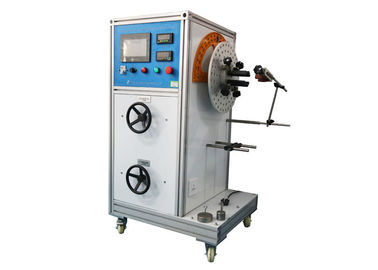

IEC60335-1 Şekil 8 Ev Aletleri Esneme Testi PLC Kontrolü için Tek İstasyon Aparatı

IEC60335-1 Şekil 8 Ev Aletleri Esneme Testi PLC Kontrolü için Tek İstasyon Aparatı

IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control
IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: HongCe
Sertifika: Calibration Certificate (Cost Additional)
Model numarası: HJ0608C

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 Takım
Fiyat: Negotiatable
Ambalaj bilgileri: kontrplâk
Teslim süresi: 30 gün
Ödeme koşulları: / T
Yetenek temini: 10 set / ay
İletişim
Detaylı ürün tanımı
model: HJ0608C Esneme açısı: 0-360°. 0-360 ° 'dir. Can be preset Önceden ayarlanabilir
Esneme hızı: 0 ~ 60 rpm, önceden ayarlanabilir Kontrol: PLC programlanabilir kontrol
sürücü: Servo Motor Operasyon: Dokunmatik ekran akıllı çalışma
Güç kaynağı: 230V 50HZ Garanti: 1 yıl
Vurgulamak:

electrical appliance tester

,

portable appliance testing equipment

IEC60335-1 Şekil 8 Ev Aletleri Esneme Testi PLC Kontrolü İçin Tek İstasyonlu Aparat



Standart:

IEC 60335-1 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 1: Genel gereksinimler madde 23.3, madde 25.14 ve şekil 8, IEC 60335-2-23 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 2-23: Cihazlar için özel gereksinimler cilt veya saç bakımı maddesi 11.101


Standart açıklama:
IEC 60335-1 Madde 23.3:
Bir cihazın normal kullanımda veya kullanıcı bakımı sırasında birbirine göre hareket edebilen farklı parçaları, topraklama sürekliliği sağlayanlar dahil, elektrik bağlantılarında ve iç iletkenlerde aşırı gerilime neden olmamalıdır.Esnek metal borular, içlerinde bulunan iletkenlerin yalıtımına zarar vermemelidir.Kabloları korumak için açık helezon yaylar kullanılmayacaktır.Bu amaçla kıvrımları birbirine değen sarmal yay kullanılıyorsa, iletkenlerin izolasyonuna ek olarak yeterli izolasyon astarı da bulunmalıdır.

Uygunluk, inceleme ve aşağıdaki test ile kontrol edilir.

Normal kullanımda esneme meydana gelirse, cihaz normal kullanım konumuna yerleştirilir ve nominal voltajda beslenir ve normal çalışma altında çalıştırılır.

Hareketli parça geriye ve ileriye doğru hareket ettirilir, böylece iletken, yapının izin verdiği en büyük açıda esnetilir, esneme hızı dakikada 30'dur.Esneme sayısı
Normal kullanım sırasında bükülen iletkenler için −10.000;
Kullanıcı bakımı sırasında bükülen iletkenler için −100.

Cihaz, bu standarda uyumun bozulduğu ölçüde hasar görmeyecek ve daha sonra kullanıma uygun olacaktır.Özellikle, kablo tesisatı ve bağlantıları, 16.3 elektrik dayanım testine dayanacak, test voltajı 1000 V'a düşürülmeli ve
yalnızca canlı parçalar ile erişilebilir metal parçalar arasına uygulanır.Ayrıca, cihazın ana parçası ile hareketli parça arasındaki iç kablolamanın herhangi bir iletkeninin tellerinin% 10'undan fazlası kopmayacaktır.Bununla birlikte, kablolar 15 W'tan fazla tüketmeyen devreleri besliyorsa, bu durumda tellerin% 30'undan fazlası kopmayacaktır.


IEC 60335-1 Madde 25.14:
Bir besleme kablosu bulunan ve çalışırken hareket ettirilen cihazlar, besleme kablosunun cihaza girdiği yerde aşırı esnemeye karşı yeterince korunacak şekilde yapılmalıdır.

Uygunluk, Şekil 8'de gösterildiği gibi salınan bir parçaya sahip bir aparat üzerinde gerçekleştirilen aşağıdaki test ile kontrol edilir.

Cihazın giriş açıklığını içeren kısmı salınımlı elemana sabitlenir, böylece besleme kablosu hareketinin ortasındayken, kordon muhafazasına veya girişine girdiği kordonun ekseni dikeydir ve içinden geçer. salınım ekseni.Düz kordların bölümünün ana ekseni, salınım eksenine paralel olacaktır.

Kablo, uygulanan kuvvet olacak şekilde yüklenir.
- 0,75 mm²'yi aşan nominal kesit alanına sahip kablolar için 10 N;
- Diğer kablolar için 5 N.

Şekil 8'de gösterildiği gibi, salınım ekseni ile kordon veya kordon koruyucunun cihaza girdiği nokta arasındaki X mesafesi, salınımlı eleman tüm aralığı boyunca hareket ettiğinde, kordon ve yük minimum yanal yapacağı şekilde ayarlanır. hareket.

Salınan eleman 90 ° (dikeyin her iki tarafında 45 °) bir açı boyunca hareket ettirilir, Z tipi ataşmanlar için esneme sayısı 20 000 ve diğer ataşmanlar için 10 000'dir. Esneme hızı dakikada 60'tır.

Düz bir kordon takılmadıkça, kordon ve ilgili parçaları bükülme sayısının yarısından sonra 90 ° 'lik bir açıyla döndürülür.

Test sırasında iletkenler anma geriliminde beslenir ve cihazın anma akımı ile yüklenir.Topraklama iletkeninden akım geçmez.

Test sonuçlanmayacaktır
- akımın, cihazın nominal akımının iki katına eşit bir değeri aşacak şekilde iletkenler arasında bir kısa devre;
- herhangi bir iletkenin tellerinin% 10'undan fazlasının kırılması;
- iletkenin terminalinden ayrılması;
- herhangi bir kablo muhafazasının gevşetilmesi;
- bu standarda uyumu bozabilecek kordon veya kablo koruyucusunda hasar;
- yalıtımı delen ve erişilebilir hale gelen kırık teller

IEC 60335-2-23 Madde 11.101:

Döner bağlantı içeren cihazlar, ana eksenleri yatay olacak şekilde, besleme kablosu dikey olarak asılı olacak şekilde konumlandırılır.Besleme kablosuna 1 N'luk bir çekme kuvveti uygulanır.



Cihaz, nominal akımın 1,25 katı olan nominal voltajda beslenir.



Cihaz yaklaşık 50 dev / dak hızında ana ekseni etrafında döndürülür, dönüş yönü her 20 devirde bir tersine çevrilir.Test 1500 devir için yapılır.



Kayar kontakların sıcaklık artışı 65 K'yi aşmayacaktır.



IEC 60335-2-23 Madde 25.101:

Döner bağlantılar, cihazın normal kullanımı için yeterli olacaktır.



Uygunluk aşağıdaki test ile kontrol edilir.



Cihaz 11.101'de belirtilen koşullarda çalıştırılır, devir sayısı 20 000'e çıkarılır.

Bu testten sonra, döner bağlantı ve besleme kablosu daha sonraki kullanım için uygun olacaktır.Canlı parçalar erişilebilir olmamalı ve cihaz 16.3'teki elektrik mukavemeti testine dayanmalıdır.



Uygulama:
Küçük ev aletlerinin (Cezve / elektrikli ütü gibi) besleme kablosunun ve lambaların, cihaza girdiği yerde aşırı esnemeye karşı yeterince korunup korunmadığını kontrol etmek için kullanılır.

Örnek test:
Cezve, elektrikli ütü, ekmek kızartma makinesi, armatürler gibi küçük ev aletleri.

Parametreler:

Öğe adıParametreler
Esneme veya dönme açısı0-360 °.Önceden ayarlanabilir
Esneme veya dönme hızı0 ~ 60 rpm önceden ayarlanabilir
Test süreleri0 ~ 999999 kez önceden ayarlanabilir ve görüntülenebilir
Güç230V 50Hz
KontrolPLC programlanabilir kontrol
SürüşServo motor
Operasyon7 ”Dokunmatik ekran akıllı operasyon
Maks. Alan sayısıçıkış gücü5KW
Çıkış gerilimi0 ~ 250V
Maks. Alan sayısıçıkış akımı16A
Maks. Alan sayısıTaşıma kapasitesi15kg
Test istasyonu1 istasyon
Numune fikstürü

Küçük ev aletleri için evrensel armatürler, 1 set
Cilt ve saç bakım aletleri için evrensel armatürler, 1 set

Sıcaklık ÖlçümüElde taşınan kızılötesi termometre
Yük ağırlıkları5N * 1,10N * 1
Standartlar

IEC60335-1 madde 25.14.Şekil 8,
IEC60335-2-23 madde 11.101 ve 25.101


Guangzhou Hongce, ev aletleri için eksiksiz bir test ekipmanı seti (IEC60335) sağlar, çeşitli standartlar ve müşteri gereksinimleri için uygun çözümler ve ekipman sağlayabilir ve laboratuvar planlaması ve inşaatı için ekipman talepleri sağlayabiliriz.
Lütfen bağlantıya tıklayın IEC60335 serisi ekipman listesi.pdfIEC 60335 serisi test ekipmanı listesinin tüm setlerini almak için.

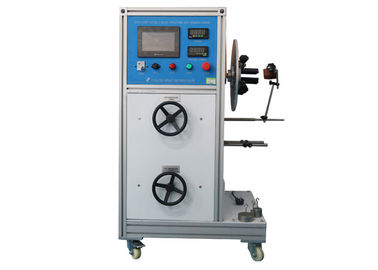

IEC60335-1 Şekil 8 Ev Aletleri Esneme Testi PLC Kontrolü için Tek İstasyon Aparatı 0

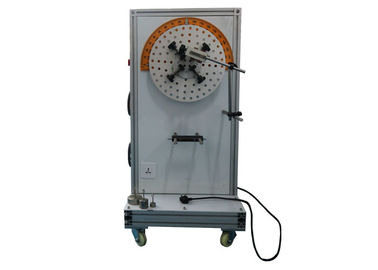

IEC60335-1 Şekil 8 Ev Aletleri Esneme Testi PLC Kontrolü için Tek İstasyon Aparatı 1
