IEC 60884-1 Madde 23.4 Priz Test Cihazı Güç Kablosu Esnetme Test Aparatı 6 İstasyon

IEC 60884-1 Madde 23.4 Fiş Soket Test Cihazı Güç Kablosu Esnetme Test Aparatı 6 İstasyon

Standart açıklama (IEC60884-1 madde 23.4):

23.4 Yeniden bağlanamayan fişler ve yeniden bağlanamayan portatif prizler, esnek kablonun aksesuara girdiği yerde aşırı bükülmeye karşı korunacak şekilde tasarlanacaktır.
Bu amaçla sağlanan korumalar yalıtım malzemesinden olacak ve güvenilir bir şekilde sabitlenecektir.
Not 1 - Çıplak veya izolasyon malzemesi ile kaplı sarmal metal yaylar, esnek kablo koruyucuları olarak kullanılmamalıdır.
Uygunluk, muayene ile ve şekil 21'de gösterildiği gibi bir aparat aracılığıyla yapılan bir esneme testi ile kontrol edilir.
Test, yeni numuneler üzerinde yapılır.Fiş Soket Test Cihazı
Numune, aparatın salınımlı elemanına sabitlenir, böylece, hareketinin ortasındayken, numuneye girdiği esnek kablonun ekseni dikey olur ve salınım ekseninden geçer.
Düz kordonlu numuneler, bölümün ana ekseni salınım eksenine paralel olacak şekilde monte edilir.
Aksesuar, test aparatına aşağıdaki şekilde sabitlenmelidir:
- fişler: pimlerle;Fiş Soket Test Cihazı
- portatif prizler: esnek kablo yönünde, bağlantı yüzeyinden 4 mm ila 5 mm'lik bir mesafede;Test sırasında portatif prize maksimum boyutlara sahip bir test fişi takılmalıdır.
Aksesuar, salınımlı elemanın sabitleme kısmı ile salınım ekseni arasındaki mesafenin değişmesi ile, esnek kablo, test aparatının salınımlı elemanı tam hareketinde hareket ettirildiğinde minimum yanal hareketi yapacak şekilde konumlandırılır.
Not 2 - Deney sırasında esnek kablonun minimum yanal hareketi ile montaj konumunu deneyerek kolayca bulma imkanına sahip olmak için, esnetme aparatı, salınım üzerine monte edilen aksesuarlar için farklı destekler olacak şekilde yapılmalıdır. üye kolaylıkla ayarlanabilir.Fiş Soket Test Cihazı
NOT 3 Esnek kablonun minimum yanal hareketi yapıp yapmadığını görmek için bir cihaza (örneğin bir yuva veya pim) sahip olunması önerilir.
Esnek kablo, uygulanan kuvvet olacak şekilde bir kütle ile yüklenir.
- 0,75 mm2'yi aşan nominal kesit alanına sahip esnek kablolu aksesuarlar için 20 N;
- Diğer aksesuarlar için 10 N.
Aksesuarın nominal akımına eşit bir akım veya aşağıdaki akım (hangisi daha düşükse) iletkenlerden geçirilir:
- 0,75 mm2'den büyük nominal kesit alanına sahip esnek kablolara sahip aksesuarlar için 16 A;
- 0,75 mm2 nominal kesit alanına sahip esnek kablolu aksesuarlar için 10 A;
- 0,75 mm2'den az nominal kesit alanına sahip esnek kablolara sahip aksesuarlar için 2,5 A.
İletkenler arasındaki gerilim, numunenin nominal gerilimine eşittir.
Salınımlı eleman 90 ° (dikeyin her iki tarafında 45 °) bir açı boyunca hareket ettirilir, esneme sayısı 10 000 ve esneme hızı 60 / dak.
NOT 4 Esneme, geriye veya ileriye doğru tek harekettir.
Dairesel kesitli esnek kablolara sahip numuneler, 5 000 esnemeden sonra salınımlı elemanda 90 ° döndürülür;Yassı esnek kablolu numuneler, yalnızca iletkenlerin eksenlerini içeren düzleme dik bir yönde bükülür.
Esneme testi sırasında,
- akımın kesintiye uğramaması,
- iletkenler arasında kısa devre yok.
NOT 5 Esnek kablonun iletkenleri arasındaki kısa devre
Akımın bir
aksesuarın test akımının iki katına eşit değer.
Testten sonra, eğer varsa, koruyucu gövdeden ayrılmayacak ve esnek kablonun yalıtımı herhangi bir aşınma veya yıpranma belirtisi göstermemelidir;İletkenlerin kopuk telleri, erişilebilir hale gelene kadar yalıtımı delmemiş olacaktır.

Ürün tanıtımı:

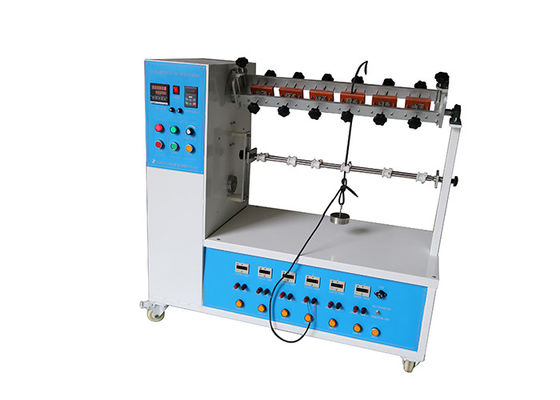

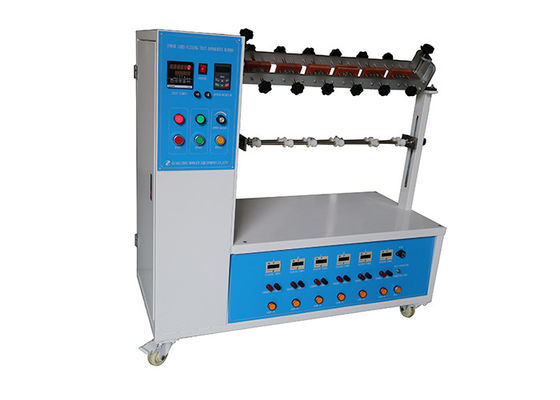

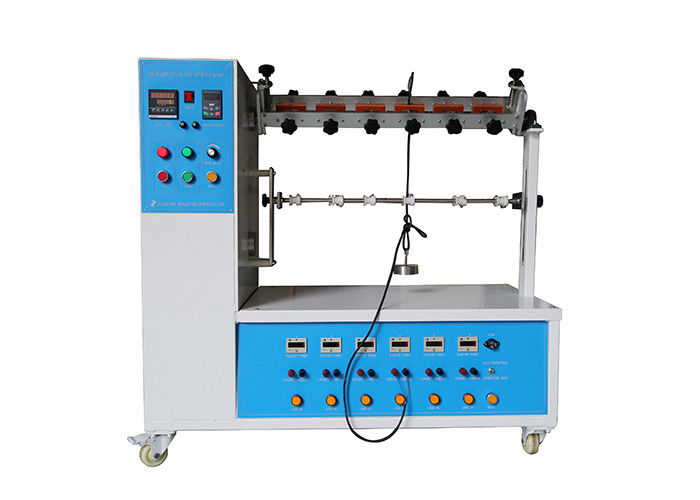

Fiş kablosu esneklik test aparatı, yeniden bağlanamayan fişlerin, cihazların ve benzeri elektrikli aletlerin (elektrikli aletler) güç kablosunun bükülme testini işlemek için kullanılan IEC 60884-1 şekil 21'in standart gerekliliğine göre tasarlanmış ve üretilmiştir.

Cihaz, test süreleri önceden ayarlanabilir (999999'a kadar), testi yapabilir ve test sayısını otomatik olarak hesaplayabilir.Test süreleri önceden ayarlanmış değere ulaştığında, sistem otomatik olarak kapanacak ve tamamlanma sinyalleri duyulacaktır.Test aparatı harici yüke bağlandığında, yük ile testi işlemek için kullanılabilir.Fiş Soket Test Cihazı

Standart: IEC 60884-1 2013 madde 23.4 ve şekil 21, UL817, VDE0620

Uygulama: Bu cihaz, yeniden bağlanamayan fişlerin (terminallerin) ve yeniden bağlanamayan portatif prizlerin esneme özelliklerini test etmek için kullanılır, güç kablosu ve ceketin yorulma mukavemetini kontrol edin.

Örnek test: Yeniden bağlanamayan fişler ve yeniden bağlanamayan taşınabilir prizler

Özellik: Hız düşürücü motor, ileri geri hareketi yapmak için krank kayar blok yapısını kontrol eder, sol ve sağ esneme açıları manuel ölçekle ayarlanır ve açı otomatik ayarlı dokunmatik ekran modeli özelleştirilebilir.

Önceden belirlenmiş test süreleri tamamlandığında Test cihazı otomatik olarak kapanacaktır.

Parametreler:

1. Güç kaynağı: AC220V 50Hz
2. Esnetme açısı: Her iki tarafta 45 °, 60 ° veya 90 ° dönme açısı.Ayarlanabilir
3. Esnek hız: 10 ~ 60rpm (frekans dönüştürme), varsayılan 60 kez / dak
4. Ağırlıklar: 20N, 10N.6 adet (UL 113g ve 284g ağırlıkları özelleştirilebilir)
5. Test istasyonu: 6 set kelepçe cihazı ile 6 istasyon
6. Test süreleri: bir genel sayaç, 6 ayrı sayaç.0 ~ 999999 önceden ayarlanmış
7. Mekanik teori: Redüksiyon dişli kutusundaki krank bloğu, ileri geri hareketi yapmak için elektrik motoru tarafından tahrik edilir.
8. Kordon kırık göstergesi: Φ25 kırmızı gösterge ışığı
