Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| ad: | Çarpıcı eleman | Garanti: | 1 yıl |
|---|---|---|---|
| kullanım: | Darbe Testi, IK seviye testi | Enerji: | 2J / 5J / 10J / 20J / 50J |
| Standart: | IEC60068-2-75 Ek A | Eşdeğer kütle: | 0.5kg / 1.7kg / 5kg / 5kg / 10kg |
| Düşme yüksekliği ±% 1 / mm: | 400/300/200/400/500 | IK kodu: | IK07 / IK08 / IK09 / IK10 |
| Vurgulamak: | IEC 60068-2-75 Darbe Test Cihazı,IK10 Darbe Test Cihazı,Çarpıcı Eleman Darbe Test Cihazı |
||

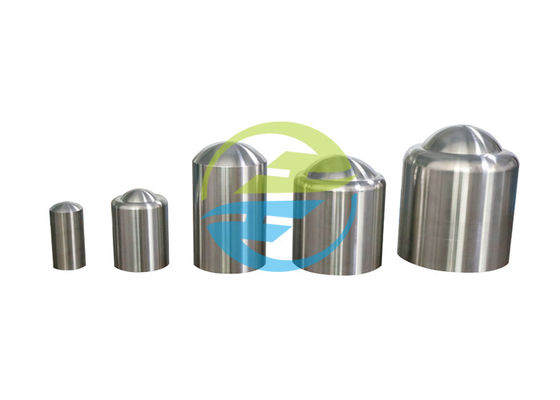

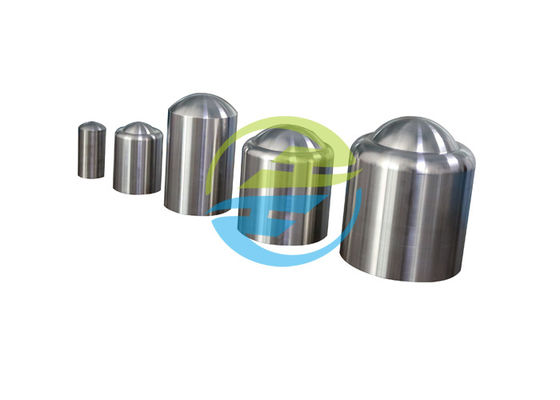

IEC60068-2-75 Darbe Test Cihazı Çarpıcı Eleman IK Seviye Testi IK10
Mekanik darbelere karşı korumayı doğrulamak için test edin:
Mekanik darbelere karşı korumayı doğrulamak için test edilecek mahfazaya darbeler uygulanmalıdır.
Test, IEC 60068-2-75'te açıklanan test cihazlarından biri kullanılarak yapılmalıdır.
İlgili ürün standardı, hangi tip test cihazlarının uygun olduğunu belirtmelidir.
Deney sırasında mahfaza, imalatçının kullanım talimatlarına göre rijit bir destek üzerine monte edilmelidir.Doğrudan uygulanan bir darbenin etkisi altında yer değiştirmesi 0,1 mm'ye eşit veya daha azsa ve enerjisi koruma derecesine karşılık gelen bir desteğin yeterince rijit olduğu kabul edilir.Ürüne uygun alternatif montaj ve destek, ilgili ürün standardında belirtilebilir.Darbe Test Cihazı
İlgili ürün standardında aksi belirtilmedikçe, maruz kalan her yüzde darbe sayısı beş olacaktır.Darbeler, deneye tabi tutulan mahfaza(lar)ın yüzlerine eşit olarak dağıtılacaktır.Mahfazanın aynı noktasının çevresine hiçbir durumda üçten fazla darbe uygulanmayacaktır.İlgili ürün standardı, etkilerin uygulama noktalarını belirtecektir.
Darbe Test Cihazı
Standart: IEC60068-2-75 Ek A
Uygulama: Bu cihaz, elektrik dolaplarına ve diğer sac metallere, metal olmayan elektrik enerjisi ölçüm kabininin kabuğuna, trafo merkezi kablo panosuna ve dikey darbe test cihazı veya sarkaç darbe cihazı ile kablo bağlantı kutusuna mekanik darbe dayanımı testi için uygundur.
Örnek test: Ev ve benzeri amaçlar için elektrikli cihazlar, armatürler
Özellik: Standart gereksinime göreDarbe Test Cihazı
parametreler:
| Model(Enerji) | 2J | 5J | 10J | 20J | 50J |
| eşdeğer kütle (kg) | 0,5 | 1.7 | 5 | 5 | 10 |
| Damlama yüksekliği(±1% mm) | 400 | 300 | 200 | 400 | 500 |
| Çap (mm) | 35 | 60 | 80 | 100 | 125 |
