| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Third part calibration certificate(cost additional) |
| Model numarası: | HH0820 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | kontrplak |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 20 takım |
| Ürün adı: | IEC 60592 IPX1 - IPX8 Su geçirmez test sistemi | Ölçek: | Suya karşı koruma |
|---|---|---|---|
| Damlama testi boyutu: | 1000*600mm | damlama yüksekliği: | 200 mm |
| salınımlı tüp boyutu: | R400, R600, R800 | Meme Çapı: | IPX5: Ф6.3mm; IPX5: Ф6,3 mm; IPX6: Ф12.5mm IPX6: Ø12,5 mm |
| IPX8 tankı: | çap 0,8 metre, yükseklik 1 metre | pikap çapı: | Ø600mm |
| Vurgulamak: | Su Geçirmez Giriş Koruma Test Cihazları,IPX8 Giriş Koruma Test Cihazları,IPX1 Giriş Koruma Test Cihazları |
||

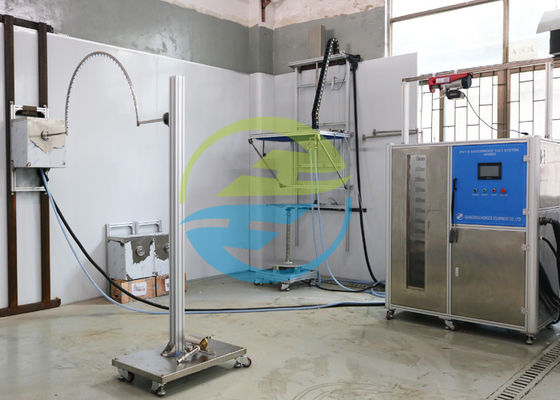

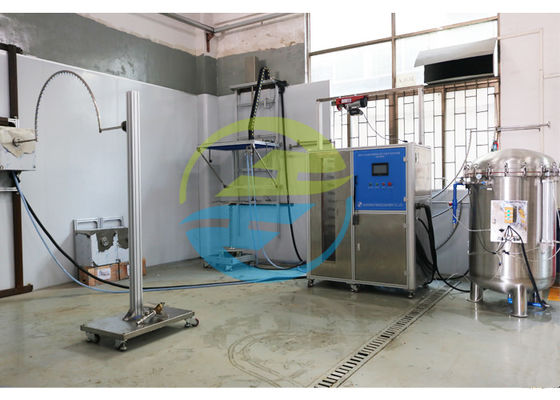

IEC 60592 IPX1 - IPX8 Su Geçirmez Giriş Koruma Test Ekipmanı
Standart:
Muhafazalar tarafından sağlanan IEC60529 koruma derecesi (IP Kodu), madde 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 ve şekil 3, şekil 4, şekil 5 ve şekil 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 ve IPX8, Tablo 3.
Başvuru:
İkinci karakteristik rakamla gösterilen su girişine karşı koruma derecelerini test etmek için kullanılır.
IP Test Ekipmanları
|
Saniye karakteristik rakam |
Koruma derecesi |
Ölçek koşullar, bkz. |
|
| Kısa açıklama | Tanım | ||
| 0 | Korumasız | - | - |
| 1 | Dikey olarak düşen su damlalarına karşı korumalı | Dikey olarak düşen damlaların zararlı etkisi olmayacaktır | 1 4.2.1 |
| 2 | Muhafaza 1 5°'ye kadar eğildiğinde dikey olarak düşen su damlalarına karşı korumalı |
Dikey olarak düşen damlaların hiçbir özelliği olmayacaktır. muhafaza dikeyin her iki yanında 15°'ye kadar herhangi bir açıda eğildiğinde zararlı etkiler ortaya çıkar |
1 4.2.2 |
| 3 | Püskürtme suyuna karşı korumalı | Dikey çizginin her iki yanında 60°'ye kadar açıyla püskürtülen suyun zararlı etkisi olmayacaktır. | 1 4.2.3 |
| 4 | Sıçrayan suya karşı korumalı | Mahfazaya herhangi bir yönden sıçrayan suyun zararlı etkisi olmayacaktır. | 1 4.2.4 |
| 5 | Su jetlerine karşı korumalı | Muhafazaya karşı herhangi bir yönden jetlerle püskürtülen suyun hiçbir zararlı etkisi olmayacaktır. | 1 4.2.5 |
| 6 | Güçlü su jetlerine karşı korumalı | Muhafazaya karşı herhangi bir yönden güçlü jetlerle püskürtülen suyun hiçbir zararlı etkisi olmayacaktır. | 1 4.2.6 |
| 7 | Geçici olarak suya batırılmanın etkilerine karşı korumalıdır | Muhafaza standart basınç ve zaman koşulları altında geçici olarak suya batırıldığında, zararlı etkilere neden olacak miktarda su girişi mümkün olmayacaktır. | 1 4.2.7 |
| 8 | Sürekli suya batırılmanın etkilerine karşı korumalıdır |
neden olacak miktarlarda su girişi İmalatçı ile kullanıcı arasında mutabakata varılacak ancak 7 rakamından daha şiddetli koşullar altında muhafaza sürekli olarak suya batırıldığında zararlı etkiler mümkün olmayacaktır. |
1 4.2.8 |
| 9 |
Yüksek basınç ve sıcaklığa karşı korumalı su jeti |
Mahfazaya herhangi bir yönden yüksek basınç ve yüksek sıcaklıkta yansıtılan suyun zararlı etkileri olmayacaktır. | 1 4.2.9 |
Tablo 3 - İkinci karakteristik rakamla gösterilen suya karşı koruma dereceleri
IP Test Ekipmanının Parametresi:
| 1. Dikey olarak düşen su damlalarına karşı korumalı | |
| Başvuru | IPX1, IPX2 testini yürütmek için geçerlidir. |
| Yağmur alanı | 1000mmX600mm |
| Tank malzemesi | Paslanmaz çelik |
| Damlayan diyafram | Φ0,4 mm |
| Delik mesafesi | 20 mm |
| Yağış Akışı | 1 mm/Min, 3 mm/Min, kullanıcı tarafından ayarlanan parametreler (hata: + 0,5 mm/dak). |
| Su damlama yüksekliği | 200mm (test ekipmanı tarafından otomatik olarak kontrol edilir) |
| Test zamanı | 10Dk, ihtiyaca göre ayarlanabilir |
| Boşaltma | Test tamamlandıktan sonra tank suyunun otomatik olarak boşaltılması |
| Gövde malzemesi | Endüstriyel alüminyum alaşımı |
| Boyutlar (UxDxY) | 1100X1200X2600mm |
| Makine yapısı | Duvara Montaj |
| Hava kompresörü (İsteğe bağlı, dahil değildir) | Sessiz hava kompresörü |

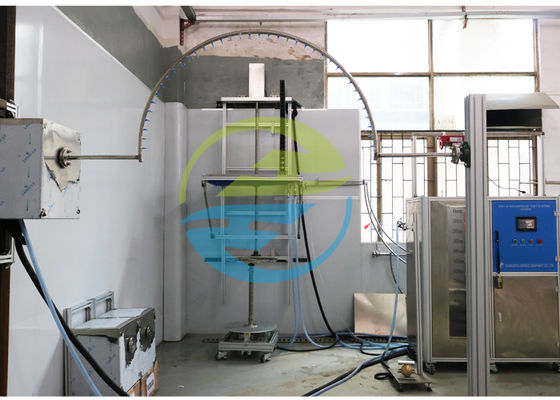

| 2. Püskürtme ve su sıçramasına karşı korumalı (salınımlı tüp) | |
| Başvuru | IPX3, IPX4 testinin yürütülmesi için geçerlidir. |
| Su tedarik etmek |
Su akış hızı>10L/dak±%5 temiz su, katkısız. Bu cihaz temiz su filtreleme ünitesi ile donatılmıştır |
| Salınımlı tüpün boyutu |
Standart olarak R400, R600, R800 salınımlı tüplerle birlikte gelir (diğer boyut R200,R1000,R1200,R1400,R1600mm isteğe bağlı olabilir), paslanmaz çelik |
| Su deliği | Φ0,4 mm. |
| İki deliğin dahil edilen açısı | IPX3: 120°;IPX4: 180° |
| sarkaç açısı | IPX3: 120°;IPX4: 360° |
| Yağmur hızı |
IPX3: 4 sn/zaman(2×120°); IPX4: 12 sn/zaman(2×360°); |
| Su akışı | Sarkacın boyutuna ve pim deliklerinin sayısına göre ayarlanabilir (delik başına 0,07 L/dakX) |
| Test süresi | 0.01S~99 saat 59 dakika, önceden ayarlanabilir |
| Basınç ölçer | 0~0.25MPa |
| Site gereksinimleri |
Özel IP su geçirmez test odası, Zemin aydınlatmalı ve düz olmalıdır Ekipman için kullanılan 10A su geçirmez kaçak anahtarı (veya soket).Giriş ve drenajın iyi fonksiyonu ile.Zemin kurulumu |
| Alan | Salınımlı tüpe göre seçildi |
| 3. Püskürtme ve su sıçramasına karşı korumalı (Püskürtme Nozulu) | |
| Su tedarik etmek | Su akış hızı dahil edilmeden 50~150kpa temiz sudur. |
| Püskürtme memesi parametreleri |
dış çap: Ф102mm küresel çap: SФ75.5mm Ortasında bir delik ve deliklerin iç çemberinde iç açısı 30° olan 24 adet delik bulunmaktadır.İç açısı 15° olan deliklerin dış çemberinde 96 adet delik bulunmaktadır.Toplamda 121 delik. Delik çapı: Ф0.5mm Pirinçten yapılmıştır. |
| Su akışı | 10L/dak±5%, Akış ölçer ayarlanabilir |
| Basınç göstergesi aralığı | 0~0.4Mpa |
| Bölme | çıkarılabilir |
| Basınç ölçer | 0~0.25MPa |
| 4. Su jetlerine ve güçlü su jetlerine karşı korumalı | |
| Başvuru | IPX5, IPX6 testinin yürütülmesi için geçerlidir. |
| Su tedarik etmek |
IPX5: Su akış hızı > 12,5L/dak±%5; IPX6: Su akış hızı ＞100L/dak±%5; Paslanmaz çelik su deposu ve basınçlı ekipmanlarla elde edilebilir. |
| Meme çapı | IPX5: Ф6,3 mm;IPX6: Ф12,5 mm |
| Su akışı | IPX5: 12,5±0,625L/dak, IPX6: 100±5 L/dak;Akış ölçer ayarlanabilir |
| Jet nozulundan mahfazaya olan mesafe | 2,5~3m |
| Test süresi | 1 dk/m²'den az değil(3 dakikadan az değil) |
| Basınç ölçer | 0~0.25MPa |

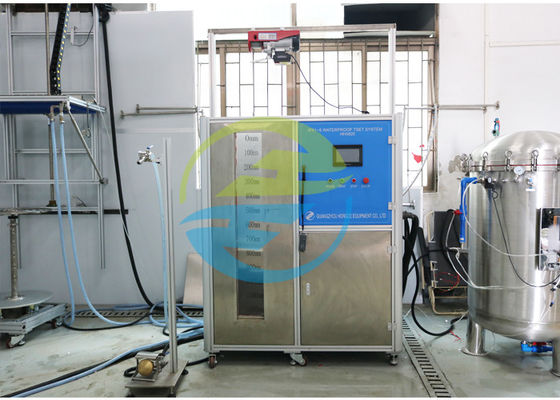

| 5. Geçici olarak suya ve elektrik kontrol kabinine batırılmanın etkilerine karşı korumalıdır | |
| Uygulanabilir |
(a) IPX1~IPX6 su geçirmezlik testi için su temini (b) IPX7 suya daldırma testi (c) IPX8 su sızdırmazlık testi için su deposu (d) Su geçirmez ekipmanın tamamı için otomatik kontrol |
| Su deposu |
IPX5~IPX6 güçlü su püskürtme testinin su depolaması, IPX8'in su enjeksiyonu, IPX7 daldırma için geçerlidir. Hacim:500L Boyut: G600mmXD660mmXH1300mm Gözlem penceresi: sertleştirilmiş cam pencere Gözlem penceresi boyutu: G200mmXY1250mm Derinlik göstergesi: paslanmaz çelik Derinlik göstergesi yüksekliği: 1200 mm, doğruluk 1 mm Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu |
| Kontrol Kabini |
Akış algılama: elektronik akış ölçer aracılığıyla akış sinyali geri bildirimi Akış ayarı: dokunmatik ekranda ayarlanır Denetleyici: PLC Kontrol Fonksiyonu: sabit akışlı su temini, sabit basınçlı su temini ve test süresi kontrolü. Koruma fonksiyonu: kaçak koruması, aşırı yük koruması, kısa devre koruması |
| IPX7 daldırma otomatik kaldırma braketi |
Kaldırma mesafesi: 0~1200mm Braket boyutu: L400mmXW400mm Braket yük ağırlığı: 50Kg |
| 6. Sürekli suya batırılmanın etkilerine karşı korumalıdır | |
| Başvuru | IPX8 testinin yürütülmesi için geçerlidir. |
| Basınçlı kap | Paslanmaz çelik tank, çap 0,8 metre, yükseklik 1 metre |
| Basınç ayar aralığı | 0 ~ 6bar (özelleştirilebilir) |
| Basınç sistemi | Paslanmaz çelik pompa + frekans dönüştürücü |
| Basınç göstergesi doğruluğu | 0,25 derece, aralık: 10bar |
| Test süresi | 0-99 dk |
| Maksimum sınır basıncı | 6 çubuk |
| Basınç koruması | Basınç anahtarı koruması |
| 7. Döner tabla | |
| Döner tabla çapı | Ø600mm |
| Örnek tutucu | Ø600mm |
| Pikap hızı | 1-5 rpm, ayarlanabilir |
| Eğilebilir açı | 15° |
| Dönme açısı testi | 90°, sürekli dönüş |
| Ayarlanabilir teleskopik borunun ayarlanabilir yüksekliği | 300mm, 1200mm-1500mm |
| Gövde malzemesi | Endüstriyel alüminyum alaşımı |
