IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm

  • IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm
  • IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm
  • IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm
IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HongCe
Sertifika: Calibration Certificate (cost additional)
Model numarası: HDD8303
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Fiyat: Negotiatable
Ambalaj bilgileri: kontrplak
Teslim süresi: 30 gün
Ödeme koşulları: T/T
Yetenek temini: ayda 5 set
İletişim
Detaylı ürün tanımı
Standart: IEC 60745-2-1, IEC 60745-2-6 garanti: 1 yıl
Kontrol: PLC dokunmatik ekran Test döngüsü: 0-999999
Hava kaynağı: 5~8 bar yük voltajı: 0-250V ayarlanabilir
Yüksüz dönüş açısı: 0°,90°,180° Çelik top: Φ38mm
Vurgulamak:

Elektrikli Çekiç Dayanıklılık Test Aparatı

,

Çap 38mm Çekiç Dayanıklılık Test Aparatı

,

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm



Ürün tanıtımı:Çekiç için darbe dayanıklılık test sistemi, 2,5 KW altındaki elektrikli aletlerin dayanıklılık testi için uygundur.Bu test cihazı, IEC60745-1 standardının gereksinimlerini karşılar.Profesyonel test kuruluşları ve elektrikli alet üreticileri için ideal test ekipmanıdır.

Elektrikli çekiç yüksüz ve yüke dayanıklılık test tezgahı IEC 60745-2-6 Şekil 103'e göre tasarlanmıştır, test elektrikli çekici bunun üzerine aralıklı olarak ve normal çalışma altında monte edilir, ardından olası bir elektriksel ve mekanik tehlike olup olmadığını kontrol edin. standart gereksinimleri karşılamıyor.

Bu ekipman Mitsubishi PLC kontrolünü benimser, 7” dokunmatik ekranlı akıllı çalışma, gazla uygulanan kuvvet, motor kontrolü tarafından otomatik olarak konumlandırılan açı, test sistemi kapsamlıdır, işlem basit ve kullanışlıdır.



Standart:IEC 60745-2-1: Matkaplar ve darbeli matkaplar için özel gereksinimler, madde 17;IEC 60745-2-6: Çekiçler için özel gereksinimler, madde 17 ve şekil 103

Başvuru:Bu cihaz, 2,5 KW'dan fazla olmayan, elle tutulan motorlu elektrikli aletlerin dayanıklılık testi için geçerlidir.

Örnek test:Elektrikli çekiçler, Elektrikli matkaplar ve darbeli matkaplarIEC Test Ekipmanı

Özellik:IEC 607465-2-6 şekil 103 gerekliliklerine göre test aparatı, çekiç veya matkabı yükleyin, aralıklı çalıştırın, elektrikli çekiç veya matkabın normal kullanımı sırasında elektrik veya mekanik tehlikenin ortaya çıkıp çıkmadığını kontrol edin.

Ekipman bileşenleri aşağıdaki gibidir:

1, MITSUBISHI PLC, 7 inç Dokunmatik ekran, kontrol paneli, yük içeren elektrik kontrol kabini (voltaj 0-250V ayarlanabilir, voltaj ve akım göstergesi);IEC Test Ekipmanı

2, Şekil 103'te gösterildiği gibi, çarpma başlığı, çelik levha ve fikstür dahil olmak üzere 360 ​​kilogram çelik taban içeren mekanik cihaz.

parametreler:

1 Yük testi yok:Sadece matkap modlu çekiçler de dahil olmak üzere tüm çekiçler, Şekil 103'te gösterildiği gibi bir test aparatına dikey olarak monte edilir ve 12 saat boyunca nominal voltajın 1,1 katında, ardından 12 saat boyunca nominal voltajın 0,9 katında çalıştırılır.Her döngü, aletin kapalı kaldığı 30 saniyelik bir çalışma süresi ve 90 saniyelik bir dinlenme süresinden oluşur.Test sırasında, her test voltajına, üç farklı yöne (yatay, dikey, dikey) çekiç yerleştirilir, aletin her pozisyonu yaklaşık 4 saat çalışır.

2 Yük testi:Sadece matkap modlu çekiçler de dahil olmak üzere tüm çekiçler, Şekil 103'te gösterildiği gibi bir test aparatına dikey olarak monte edilir ve her biri 6 saatlik dört periyot boyunca, beyan geriliminde veya nominal gerilim aralığının ortalama değerinde çalıştırılır, bunlar arasındaki aralık süreleri en az 30 dk.IEC Test Ekipmanı

Bu testler sırasında, kırıcılar aralıklı olarak çalıştırılır, her döngü 30 saniyelik bir çalışma süresi ve aletin kapalı kaldığı 90 saniyelik bir dinlenme süresi içerir.

Testler sırasında, darbe mekanizmasının kararlı çalışmasını sağlamak için, esnek bir ortam aracılığıyla çekiciye eksenel bir kuvvet uygulanır.

Aletin herhangi bir parçasındaki sıcaklık artışı, 12.1 testi sırasında belirlenen sıcaklık artışını aşarsa, cebri soğutma veya dinlenme süreleri uygulanır, dinlenme süresi belirtilen çalışma süresinden hariç tutulur.

Bu testler sırasında aşırı yük koruma cihazları çalışmayacaktır.

Alet, alete dahil olandan başka bir anahtar vasıtasıyla açılıp kapatılabilir.IEC Test Ekipmanı

Bu testler sırasında karbon fırçaların değiştirilmesine izin verilir ve alet normal kullanımda olduğu gibi yağlanır ve greslenir.

Darbe mekanizması, test sırasında erişilebilir bir parçanın çalışmasına neden olmadan mekanik olarak arızalanırsa, yenisi ile değiştirilebilir.



Numara. Kalem Özellikler Açıklama
1 Güç kaynağı 220V/60Hz
2 Hava kaynağı 5~8 bar
3 Elektrik kontrolü MITSUBISHI PLC, 7 İnç Dokunmatik ekran
4 yük voltajı 0-250V ayarlanabilir, akım göstergesi
5 Yüksüz dönüş açısı 0°,90°,180°, saat yönünde veya saat yönünün tersine manuel olarak kontrol edilebilir
6 Yüksüz dönüş hızı 0-360 °/sn, önceden ayarlanmış
7 Güç açık 0-999.9s, önceden ayarlanmış
8 Kapanma zamanı 0-999.9s, önceden ayarlanmış
9 Test zamanı 0-9999h, önceden ayarlanmışIEC Test Ekipmanı
10 Toplam test süresi 0-9999h, önceden ayarlanmış
11 Zaman aralığı 0-9999dk, önceden ayarlanmış
12 yük basıncı 100,125,150,175,200,250,300,350,400N ön ayar
13 darbe kafası 0,7,1,4,2,3,3,4 kg (bağlantı kolu dahil), tablo 101'e göre kullanın
14 Çelik top Φ38mm
15 Çelik levha 100,140,180,220 mm, tablo 101'e göre kullanın
16 Kauçuk levha 4'lü bir set, çelik levha ve çelik taban ile eşleştirme
17 Çelik taban 90 kg taban ağırlığı, 9 adet 30 kg ağırlıkla donatılmıştır
18 Boyut

Kontrol kabini 60*40*75cm, yaklaşık 100kg;

Test rafı 40*40*200cm, yaklaşık 390kg




Referans için resim:

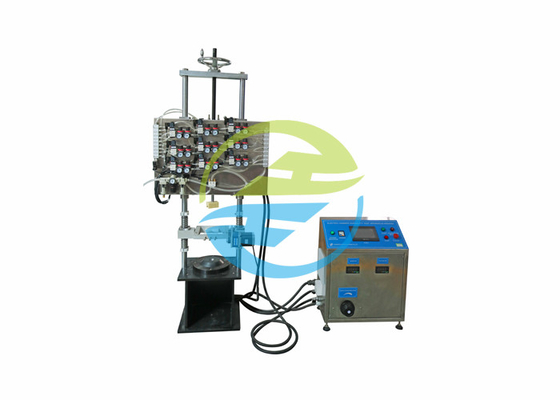

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm 0

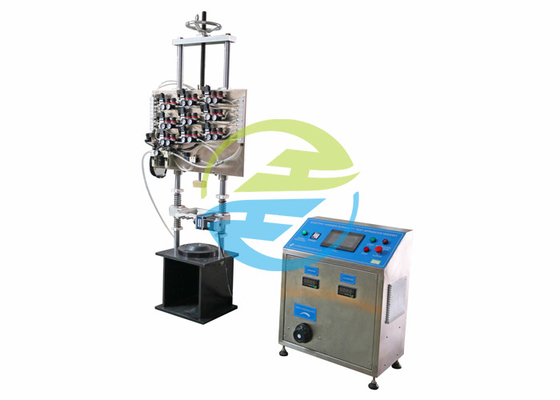

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm 1

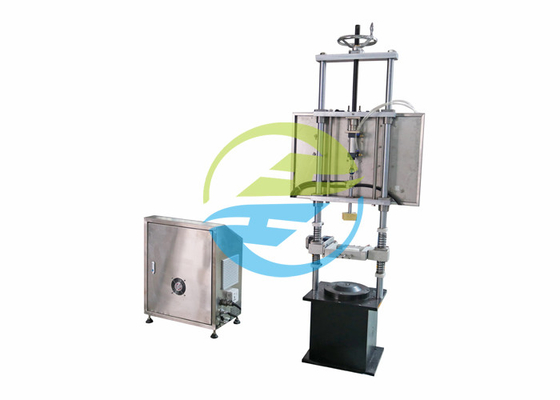

IEC 60745-2-1 Elektrikli Çekiç Dayanıklılık Test Aparatı Çelik Bilye Çapı 38mm 2
