| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| Model numarası: | CL-4 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 15 aylık ayarla |
| Vurgulamak: | gerilme test etme donanımları,lab testing equipment |
||
|---|---|---|---|

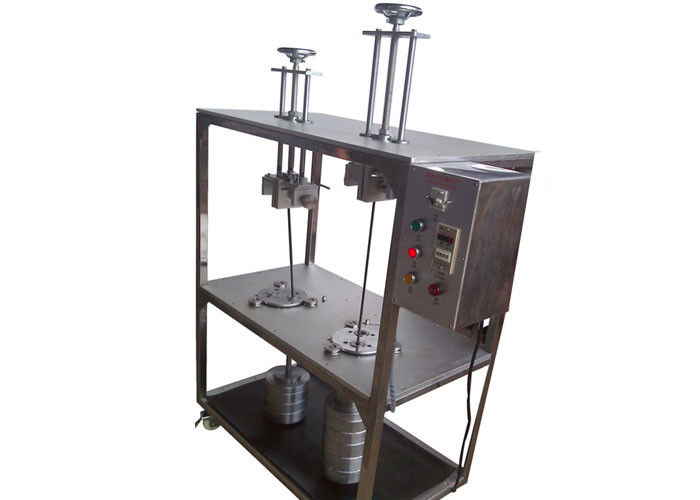

Sıkma Cihazı Test Cihazı, Döner Çekme Test Cihazı
Ürüne Genel Bakış:
Bu test makinesi, UL486 standardını onaylayan telin hasar derecesini kontrol etmek için test aparatı olarak da adlandırılır. Bu uygunluk, sıkma vidası terminalinin tasarımının ve yapısının tele aşırı zarar vermeme gerekliliği ile uyuşup uyuşmadığının değerlendirilmesi için kullanılır. Ayrıca, sıkma vidası terminalinin normal kullanım sırasında stresi taşıyabildiğini kontrol etmek için de kullanılır.
Test süreleri testten önce önceden ayarlanabilir ve test sürelerine ulaşıldığında uyumluluk otomatik olarak durur.

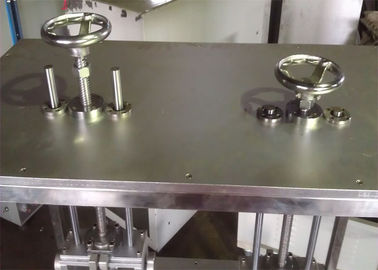

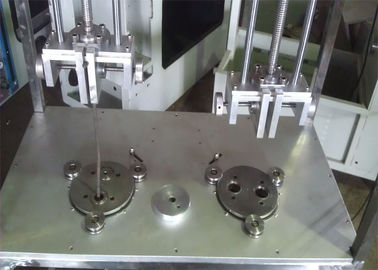

CL-2 ve CL-4 arasındaki ana fark CL-4'ün iki istasyona sahip olmasıdır. Yüksekliğe maksimum 500 mm'ye kadar ulaşılabilir ve maksimum dönen ağırlık 22.7kg ve maksimum çekme ağırlığı 578N'dir. Bunları seçmek için gerçek kullanıma bağlıdır.
Teknik parametreler :
1, Güç kaynağı: AC 220V 50HZ
2, Döner ağırlık: 9 ± 1 yuvarlak / dak
3, sayma sayısının aralığı: 1 ~ 9999 (150 kez (15 dk) varsayılan olarak.
4, Dönen ağırlık: 32 adet.
5, dönen çap: 76mm

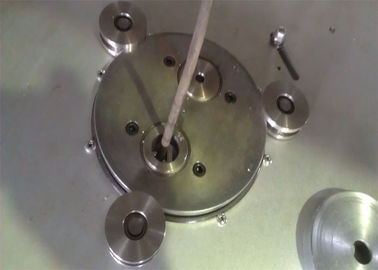

7, Yüksük Deliği çapı: 6.4,9.5,12.7,14.3,15.8,19.1,22.2,25.4,28.6mm
7, Yükseklik (H) (mm): 260-500mm, electrodeless ayarlanabilir
8, Boyut: 940mmX500mmX1300mm
Iletken boyutu | Burç deliği çapı a | Yükseklik | kitle | ||||||
Bakır | Alüminyum / Bakır kaplı alüminyum | ||||||||
AWG veya kcmil | (mm 2 ) | aa | (içinde) | aa | (içinde) | kilogram | (1 pound = 0.45 kg) | kilogram | (1 pound = 0.45 kg) |
18 | (0.82) | 6.4 | (1/4) | 260 | (10-1 / 4) | 0.9 | (2) | - | - |
6 | (1.3) | 6.4 | (1/4) | 260 | (10-1 / 4) | 0.9 | (2) | - | - |
14 | (2.1) | 9.5 | (3/8) | 279 | (11) | 1.4 | (3) | - | - |
12 | (3.3) | 9.5 | (3/8) | 279 b | (11) b | 2.3 | (5) | 0.7 | (1.5) |
10 | (5.3) | 9.5 | (3/8) | 279 b | (11) b | 2.3 | (5) | 0.7 | (1.5) |
8 | (8.4) | 9.5 | (3/8) | 279 b | (11) b | 3.6 | (8) | 1.4 | (3) |
6 | (13.3) | 12.7 | (1/2) | 298 b | (11-3 / 4) b | 8.2 | (18) | 4.5 | (10) |
4 | (21.2) | 12.7 | (1/2) | 298 b | (11-3 / 4) b | 13.6 | (30) | 6.8 | (15) |
3 | (26.7) | 14.3 | (9/16) | 318 | (12-1 / 2) | 13.6 | (30) | 6.8 | (15) |
2 | (33.6) | 14.3 | (9/16) | 318 | (12-1 / 2) | 13.6 | (30) | 6.8 | (15) |
1 | (42.4) | 15.8 | (5/8) | 343 | (13-12) | 22.7 | (50) | 11.4 | (25) |
1/0 | (53.5) | 15.8 | (5/8) | 343 | (13-1 / 2) | 22.7 | (50) | 11.4 | (25) |
2/0 | (67.4) | 19.1 | (3/4) | 368 | (14-1 / 2) | 22.7 | (50) | 11.4 | (25) |
3/0 | (85.0) | 19.1 | (3/4) | 368 | (14-1 / 2) | 27.2 | (60) | 13.6 | (30) |
4/0 | (107) | 19.1 | (3/4) | 368 | (14-1 / 2) | 27.2 | (60) | 13.6 | (30) |
250 | (127) | 22.2 | (7/8) | 406 | (16) | 27.2 | (60) | 13.6 | (30) |
300 | (156) | 22.2 | (7/8) | 406 | (16) | 36.3 | (80) | 18.2 | (40) |
350 | (177) | 25.4 | (1) | 432 | (17) | 36.3 | (80) | 18.2 | (40) |
400 | (203) | 25.4 | (1) | 432 | (17) | 36.3 | (80) | 18.2 | (40) |
500 | (253) | 28,6 | (1-1 / 8) | 464 | (18-1 / 4) | 45,4 | (100) | 22.7 | (50) |
600 | (304) | 28,6 | (1-1 / 8) | 464 | (18-1 / 4) | 45,4 | (100) | 22.7 | (50) |
700 | (354) | 31.8 | (1-1 / 4) | 495 | (19-1 / 2) | 45,4 | (100) | 22.7 | (50) |
750 | (380) | 31.8 | (1-1 / 4) | 495 | (19-1 / 2) | 49.9 | (110) | 25,0 | (55) |
800 | (406) | 34,9 | (1-3 / 8) | 540 | (21-1 / 4) | 49.9 | (110) | 25,0 | (55) |
900 | (456) | 34,9 | (1-3 / 8) | 540 | (21-1 / 4) | 49.9 | (110) | 25,0 | (55) |
1 000 | (508) | 38.1 | (1-1 / 2) | 565 | (22-1 / 4) | 49.9 | (110) | 25,0 | (55) |
1 250 | (635) | 44,5 | (1-3 / 4) | 660 | (26) | 70.4 | (155) | 34.1 | (75) |
1 500 | (759) | 50,8 | (2) | 711 | (28) | 81.7 | (180) | 40.9 | (90) |
1 750 | (886) | 54,0 | (2-1 / 8) | 762 | (30) | 93.1 | (205) | 45,4 | (100) |
2 000 | (1 010) | 54,0 | (2-1 / 8) | 762 | (30) | 109.0 | (240) | 54.5 | (120) |
a Verilen çapa sahip bir delik, iletkeni bağlayıcı olmadan yerleştirmek için yeterli değilse, biraz büyük çaplı bir deliğe sahip bir burç kullanılmasına izin verilmelidir. | |||||||||
b 12 - 4 AWG (3,3 - 21,2 mm 2 ) alüminyum iletken için 318 mm (12-1 / 2 inç) kullanın. | |||||||||
