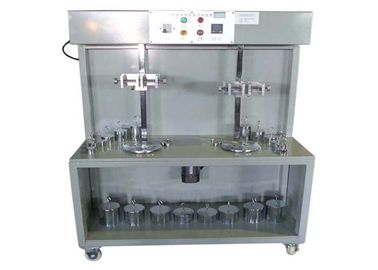

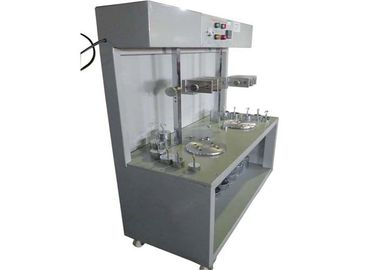

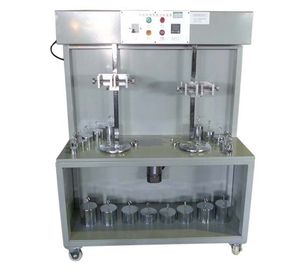

Tel Hasar Derecesi, Sıkma Vidalı Terminal Testi için Test Aparatı
Ürüne Genel Bakış:
Bu test makinesine, IEC60669, IEC60884 vb.Gibi birçok standardı onaylayan telin hasar derecesini kontrol etmek için test cihazı da denir. Bu uygunluk, sıkıştırma vidası terminalinin tasarımının ve yapısının, telin aşırı hasar görmemesi gerekliliğine uygun olup olmadığını değerlendirmek için kullanılır. Ayrıca, sıkma vidası terminalinin normal kullanım sırasında gerilimi taşıyabildiğini kontrol etmek için de kullanılır.
Test süreleri testten önce önceden ayarlanabilir ve test sürelerine ulaşıldığında uyumluluk alarmla otomatik olarak durur.
CL-1 ve CL-3 arasındaki en büyük fark, CL-3'ün iki istasyonu olmasıdır. Ayrıca gerilme ağırlığı ile donatılmıştır. Aynı veya farklı olmalarına bakılmaksızın, iki kablo aynı anda test edilebilir.
Teknik parametreler:
Güç Kaynağı: AC220V 50Hz veya 115V 60Hz
Çalışan istasyon sayısı: 2.
Sayma sayısı aralığı: varsayılan olarak 0 ~ 9999 (150 kez (15 dk)).
Test Hızı: (10 ± 2) dev / dak

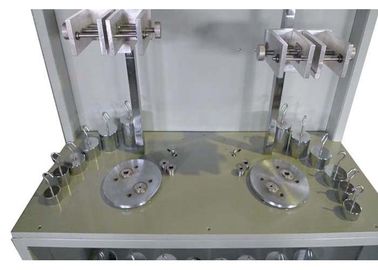

Dönen ağırlık: 0.3, 04, 0.7, 0.9, 1.4, 2.0kg * 2.

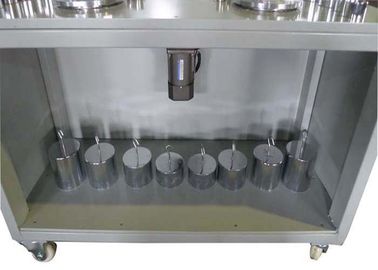

Ağırlık çekme: 30,40,50,60N * 2
Yüksük Deliğinin Çapı: 6.4,6.5,9.5,12.7,13,14.3,14.5,15.9,19.1,22.2,25.4,28.6mm
Dönme çapı: 75mm
Yükseklik (H) (mm): 260,280,300,320mm
Boyut: 1000mmX400mmX1300mm
Tel kesiti (mm²) | Yüksük Deliği Çapı (mm) | Yükseklik (mm) | Nesnenin ağırlığı (kg) |
0.5 | 6.5 | 260 | 0.3 |
0.75 | 6.5 | 260 | 0.4 |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4,0 | 9.5 | 280 | 0.9 |
6 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25,0 | 13.0 | 300 | 4.5 |
35 | 14.5 | 320 | 6.8 |
1, yükseklik: ± 15mm. 2, Yüksük Delik çapı yeterince büyük değilse, daha büyük olanı seçebilirsiniz. | |||
Tel kesiti (mm²) | 0,5 ~ 1 | 0.75 ~ 1.5 | 1.5 -2.5 | 2.5 ~ 4 | 4 ~ 6 | 6 ~ 10 | 10 ~ 16 | 16 ~ 25 |
Çekme kuvveti (N) | 30 | 40 | 50 | 50 | 60 | 80 | 90 | 100 |
