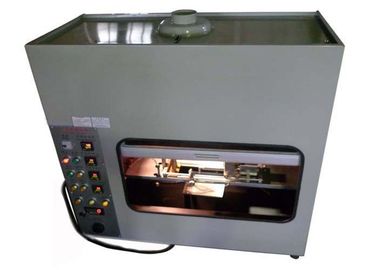

Applaince Endüstrisi için Işın Kablosu Testi, Yanma Test Cihazları

Applaince Sanayi için Kızdırma Tel Testi, Yanıcılık Test Cihazları

Arka fon:

Ev aletleri sektöründe güvenlik her şeyden önemlidir. Bir cihaz kablolama sisteminde insan yanlış uygulama, aşırı akım veya kısa devre arızaları olasılığı nedeniyle, bir cihazda kullanılan malzemenin yanıcılığını değerlendirmek ve değerlendirmek için yangın koruma gereksinimleri oluşturulmuştur. Kızaran tel testi, bugün cihaz endüstrisinde kullanılan böyle bir gereksinimdir.

Bu makale, kızdırma teli testini araştırıyor, kızdırma teli testi prosedürlerinin ardındaki mantığı açıklıyor ve uygulamayı diğer yaygın yanıcılık test yöntemleriyle kısaca karşılaştırıyor. Kağıt ayrıca, kızdırma teli testi uygulamasını yöneten spesifikasyonlara ışık tutmaktadır. Son olarak, TE'nin, cihaz müşterilerinin kızdırma telinin yanıcılık gereksinimlerini karşılamasına yardımcı olmak için bir dizi ürün sunmaya yönelik taahhüdünü göstermektedir.

Teknik parametreler:

Kızaran Tel Testi Nedir?

Tarihsel olarak, malzeme yanıcılık ve yangın direncini değerlendirmek için bir dizi yöntem geliştirilmiştir. Bunlar hem doğrudan alev hem de dolaylı alev testi yöntemlerini içerir. UL 94 spesifikasyonunda doğrudan alev yönteminin bir örneği tanımlanmıştır. Bu uzun kabul görmüş test metodu, kontrollü koşullar altında doğrudan veya dikey olarak monte edilmiş bir numuneye bir alevin uygulanmasını içerir. Öte yandan, dolaylı alev metodu bir numuneye uygulanan alev almayan bir ısı kaynağına sahiptir. Kızaran tel testi, dolaylı alev yönteminin bir örneğidir. Bu metotların uygulanmasından elde edilen test sonuçları, malzemelerin tutuşmaya dayanma eğilimlerini, kendi kendine sönen alevleri (tutuşma meydana geldiğinde) ve damlama yoluyla yangını yaymamak için bir yol sağlar. Doğrudan yöntem ile dolaylı yöntem arasındaki farklılıkları daha iyi anlamak için, Şekil 2'ye bakınız.

Uluslararası Elektrik Komisyonu (IEC), 2001 yılında, mevcut test yöntemleri tüm ateşleme kaynaklarını kapsamadığı için, kızdırma teli testi yöntemini kurdu. Spesifik olarak, kızdırma teli testi, aşırı yüklenmiş bir bağlantı veya aşırı ısınan parçadan kaynaklanan arızalanan elektrikli ekipmanlarda ortaya çıkabilecek ısıtma etkilerini simüle etmek için kullanılır.

Kızaran Tel Test Metodolojisi:

Ev aletleri için kızdırma tel gereksinimleri IEC 60335-1'de belirtilmiştir. Ancak, gerçek kızdırma teli testi metodolojisi IEC 60695-2 spesifikasyonları serisinde ele alınmıştır.

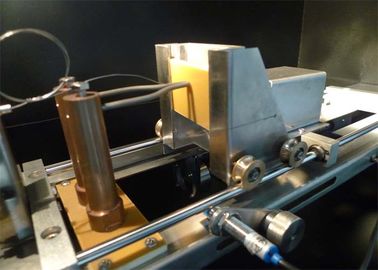

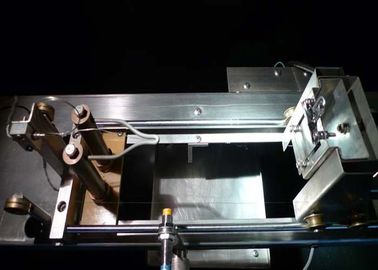

Kızaran tel testi, bir elemanı önceden belirlenmiş bir sıcaklığa kadar ısıtmak suretiyle gerçekleştirilir. Isıtılmış eleman, kızdırma teli olarak adlandırılır. Kızaran tel testi için kullanılan ısıtılmış elemanın bir örneği için Şekil 3'e bakınız.

Test edilecek numune, yerinde fikstür olup, kağıt mendil doğrudan numunenin altına yerleştirilir. Önceden belirlenen sıcaklığa ulaştıktan sonra, eleman 30 saniye boyunca 1N'lik bir ayar kuvveti altında örnek bir materyale preslenir. Ateşleme meydana gelirse, süreyi, alev yüksekliğini ve malzemenin damlasının doku kağıdını tutuşturacağını kaydetmek için kayıt yapılır.

Kızdırma teli testi hem son ürünler hem de ham madde test plakaları üzerinde yapılabilir. Her durumda uyum tanımlamak için kullanılan terminoloji biraz farklıdır.

1. GWT, Glow Wire Testini (IEC 60695-2-11) temsil eder. GWT, bir son üründe kızdırma teli testi yapıldığında kullanılır. Bu testin sonuçları, belirli bir sıcaklıkta PASS veya FAIL olacaktır. Testin geçmesi, ısıtılmış elemanın çıkarılmasından sonra 30 saniye içinde numunenin ateşlememesini veya kendi kendine sönmesini gerektirmez. Ayrıca, damlama meydana geldiğinde numune doku kağıdını ateşlemeyebilir.
2. GWFI, Glow Wire Flammability Index'i (IEC 60695-2-12) temsil eder. Bu, son üründe kullanılan hammaddeyle ilişkili bir özelliktir. Bu özellik, kızaran tel testinin, belirli bir kalınlığa sahip bir hammaddenin bir test plakası üzerinde gerçekleştirilmesiyle belirlenir. Kızaran Tel Alevlenirlik İndeksi (GWFI), ısıtılmış elemanın çıkarılmasından sonra malzemenin tutuşmadığı veya 30 saniye içinde kendi kendine sönmediği en yüksek sıcaklıktır.
3. GWIT, Kızaran Tel Ateşleme Sıcaklığını (IEC 60695-2-13) temsil eder. Bu, son üründe kullanılan hammaddeyle ilişkili bir özelliktir. Bu özellik, kızaran tel testinin, belirli bir kalınlığa sahip bir hammaddenin bir test plakası üzerinde gerçekleştirilmesiyle belirlenir. Kızaran Tel Ateşleme Sıcaklığı (GWIT), ısıtılmış eleman test plakası ile temas halindeyken malzemenin tutuştuğu ve 5 saniyeden uzun süre yantığı en düşük sıcaklıktır.
4. Kızgın tel testinin IEC 60335-1 genel güvenlik standardı kapsamında nasıl uygulandığını anlamak için üç terimi bilmek şarttır.
5.

   Kızaran tel testi ve IEC 60335-1: Ev ve Benzer Elektrikli Ev Aletleri Güvenliği

   IEC 60335-1, ev aletlerinin güvenliğini yöneten genel bir şartnamedir. Spesifikasyonda, cihaz içinde kullanılan akım taşıma bağlantılarını destekleyen metalik olmayan malzemelerin yanıcılığını değerlendirmek için kızaran tel testi kullanılır.

   IEC 60335-1'de belirtilen kızdırma teli testi şiddeti, cihazın kullanım sırasında veya katılımsız olduğu ve bağlantı tarafından taşınan akım miktarına göre belirlenir. Katılan cihazlar temel olarak elektrikli süpürgeler, ütüler ve kahve kapları gibi ilgilenen bir tüketici tarafından işletilen herhangi bir cihazdır. Katılımsız cihazlar, kendi başlarına kurulmuş ve çalıştırılanlardır. Bu tür örnekler buzdolapları, pişirme üniteleri, bulaşık makineleri, çamaşır makineleri ve kurutuculardır.

   0.2A'dan büyük akım ile katılımsız olarak kategorize edilen bir uygulamada kullanılan konektörler en şiddetli değerlendirmeye tabidir. Bu spesifikasyona uymak için üç yanmazlık değerlendirmesi seviyesi gerekebilir:

   C: İlk değerlendirme seviyesini geçmek için malzemenin minimum GWFI 850 ºC olması veya son ürünün kızaran tel testini 850 ºC'de geçmesi gerekir. Son ürünün geçmesi için, numunenin yukarıdaki pasajda tanımlandığı gibi 30 saniye içinde kendi kendine sönmesi gerektiğini unutmamak gerekir. Test 60695-2-11 prosedürüne tabidir.

   B: İkinci değerlendirme seviyesini geçmek için, malzemenin minimum GWIT 775 ºC VEYA olması gerekir. Son ürün, kızdırma teli testini 750 ºC'de geçmelidir. Son ürünün test edilmesi durumunda, herhangi bir ateşlemenin 2 saniye içinde kendi kendine sönmesi gerektiğini veya çevredeki bileşenlerin üçüncü bir değerlendirme düzeyini geçmesi gerektiğini unutmamak gerekir.

   Üçüncü değerlendirme seviyesi (sadece konektörde 2 saniyeden daha uzun bir alev varken gerçekleştirilir) doğrudan konektör üzerinde gerçekleştirilmez, ancak cihaz içindeki herhangi bir bileşen üzerinde, konektörün üzerindeki teorik bir zarf içinde yer alır. UL 94 V1 gibi asgari yanıcılık özelliğine sahip bir malzemeden yapılan zarf içindeki bileşenler daha fazla değerlendirmeye tabi değildir. Bununla birlikte, zarf içinde UL 94 V1'den daha az olan bileşenler, bir iğne alev testine tabi tutulur.

   Katılımsız cihazlarda 0,2 A'dan daha büyük akım taşıyan bağlantıları destekleyen malzemeler için gerekli olan testin bir açıklaması için Ek A'da yer alan akış şemasına bakın.

   Aletlerde kullanılan ve 0.2A'dan daha düşük bir akımla sınıflandırılan veya katılan cihazlar olarak kategorize edilen konektörler, daha az ciddi test yöntemlerine tabi tutulur. Cihaz üreticisinin IEC 60335-1 uyarınca bileşenlere doğru test seviyesini uygulamak için bitmiş ürünün uygun sınıflandırmasını anlaması önemlidir.

   TE Connectivity, Appliance müşterilerinin IEC 60335-1'in yanıcılık gereksinimlerini karşılamasına yardımcı olmak için bir dizi ürün sağlamaya kararlıdır. TE, bu malzemelerin Glow Wire uyumluluğunun gerekli olduğu uygulamalar için uygun olup olmadığını belirlemek için yeni reçineleri sürekli olarak değerlendirmektedir.

   Deneyimlerimiz, sadece minimum Kızdırma Teli'ne uyan bir reçine malzemesinin kullanıldığını göstermiştir.

   Bir konnektör muhafazası için Alevlenme İndeksi (GWFI) ve Glow Wire Ignition Temperature (GWIT) değerleri, mutlaka Glow Wire Testini (GWT) 750 ºC'de alevsiz (≤ 2 saniye) geçecek bir son parça üretmeyecektir. GWT ve GWIT değerlerinin test plakalarında yapılan testlerden elde edildiğini ve GWT'nin son ürünler üzerinde gerçekleştirildiğini akılda tutmak önemlidir. Çoğu zaman bu, son ürünün test süresi boyunca ısıtılmış eleman ile temasını göreceği anlamına gelir; test plakaları ise, ilk temastan hemen sonra plakanın kalınlığı boyunca yanan elementten dolayı sınırlı temas görecektir. TE'de, kızdırma teli testlerinde ürünlerimizin performansıyla ilgili herhangi bir şüpheyi ortadan kaldırmaya çalışıyoruz. Bu nedenle, TE sadece bir ürünü IEC 60335-1'deki en sıkı Glow Wire gerekliliklerine TE testini tatmin edici bir şekilde geçtiğinde sadece “Glow Wire Compliant” olarak ilan eder. İhtiyaçlarınıza en uygun çözümleri sunma taahhüdüyle ilgili sorularınızı yanıtlamak için lütfen TE Connectivity'e bakın.
