| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Third party calibration certificate (cost additional) |
| Model numarası: | WCS-1 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | T / T, L / C, D / A, D / P, Western Union, MoneyGram |
| Yetenek temini: | 50 set / ay |
| Standart: | IEC60529 IPX 1 ~ 8 | Tank hacmi: | 1000L |
|---|---|---|---|
| Kumanda Sistemi: | PLC | arabirim: | 7 inç dokunmatik ekran |
| Vurgulamak: | çevre test odası,malzeme test ekipmanları |
||

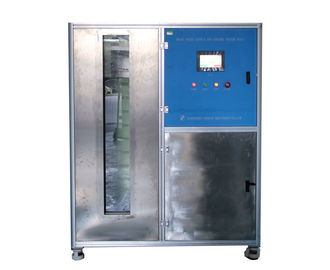

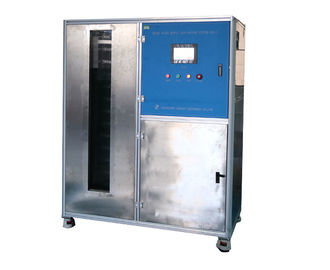

IPX1 IPX8 için IEC 60529 IPX7 Daldırma Odası Akıllı Su Temini ve Kontrol Sistemi
Ürün bilgileri :
Akıllı su temini ve kontrol sistemi, uygun olarak tasarlanmış ve üretilmiştir.
IEC60529 IPX1 ~ IPX8 standart gereksinimi ve IEC 60598'in ilgili gereksinimi.
Bu oda ayrıca IPX7 suya daldırma testi için de kullanılabilir.
Armatürler gibi elektrikli cihazın su geçirmezlik testi için kullanılır.
Teknik parametreler:
1. Akıllı su temini ve kontrol sistemi aşağıdakiler için geçerlidir:
(a) IPX1 ~ IPX6 su geçirmez testi için su kaynağı
(b) IPX7 suya daldırma testi
(c) IPX8 su geçirmezlik testi için su depolama
(d) Tüm su geçirmez ekipman için otomatik kontrol
2. Su kaynağı yöntemi: sabit temperture su temini, sabit akış su temini, sabit basınçlı su temini
3. Su temini kontrol süreci: Su sıcaklığı, su akış değeri ve su basıncı değeri kullanıcı tarafından ayarlandıktan sonra, sıcaklık kontrol sistemi, elektronik sayaç veya dijital basınç göstergesi gerçek zamanlı olarak mevcut değerleri izler, değerleri Veri dönüştürme yoluyla PLC, daha sonra otomatik olarak frekans dönüştürücü aracılığıyla pompanın dönme hızını ayarlayın.
Su ısısı kontrolü: PID sistemi su sıcaklığını otomatik olarak kontrol eder ve tespit eder, aralık: oda sıcaklığı ~ 95 ℃ (± 1 ℃).
4. büyük akış ve küçük akış iki yolu vardır su kaynağı.
5. Büyük akış su kaynağı:
(a) IPX5 IPX6 güçlü su püskürtme testi ve IPX8 su enjeksiyonuna uygulanabilir.
(b) Akış aralığı: 10 ~ 100L / dak
(c) Akış doğruluğu: ± 0,5L / dak
(d) Akış ölçer: LWGY-15 tipi türbin debimetre
(e) Su pompası: CHL8-60L6WBC tipi paslanmaz çelik santrifüj pompa
6. Küçük akış su kaynağı:
(a) IPX1 ~ IPX4 su geçirmezlik testine uygulanabilir
(b) Akış aralığı: 1 ~ 10L / dak
(c) Akış doğruluğu: ± 0,5L / dak
Debimetre: LWGY-4 tipi türbin debimetre
(d) Su pompası: CHL2-30L6WBC tipi paslanmaz çelik santrifüj pompa
7. Su depolama tankı:
(a) IPX5 ~ IPX6 güçlü su püskürtme testi, IPX8 su enjeksiyonu, IPX7 daldırma su depolama için geçerlidir
(b) Hacim: 550L
(c) Boyut: W600mmXD660mmXH1400mm
(d) Gözlem penceresi: sertleştirilmiş cam pencere
(e) Gözlem penceresi boyutu: W200mmXH1250mm
(f) Derinlik göstergesi: paslanmaz çelik
(g) Derinlik göstergesi yüksekliği: 1300mm, precision1mm
(h) Sıvı seviyesi kontrolü: Şamandıralı şalter + taşma borusu
8. IPX7 daldırma otomatik kaldırma braketi
(a) Kaldırma mesafesi: 0 ~ 1250mm
(b) Braket boyutu: L400mmXW400mm
(c) Braket yük ağırlığı: 50Kg
9. IPX8'in Kontrolü
(a) Basınç aralığı: 0 ~ 0.6Mpa
(b) Zaman aralığı: 0 ~ 999999s

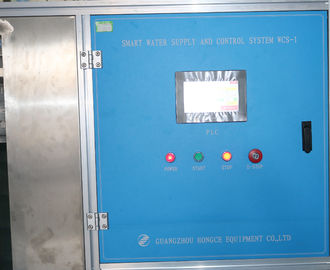

10. Kontrol Kabini:
(a) Akış tespiti: elektronik debimetre üzerinden akış sinyali geri bildirimi
(b) Akış ayarı: dokunmatik ekrana ayarlanır
(c) Sıcaklık tespiti: PID
(d) Denetleyici: Mitsubishi PLC
(e) Dostu arayüz: 7 inç, renkli dokunmatik ekran
(f) Kontrol Fonksiyonu: sabit sıcaklık su kaynağı, sabit akış su kaynağı, sabit basınçlı su temini ve test süresi kontrolü.
(g) Koruma fonksiyonu: kaçak koruma, aşırı yük koruması, kısa devre koruması
11. Filtre: paslanmaz çelik kabuk, ince filtre çekirdek
12. Gövde malzemesi: endüstriyel alüminyum alaşımlı
13. Dış boyut: 1400mmX750mmX1600mm
14. Güç kaynağı: AC 380V, 50HZ
Ana yapılandırma:
| Yok hayır. | madde | Özellikler | miktar |
| 1 | Su Pompası | CHL2-30L6WBC | 1 bilgisayar |
| 2 | Su Pompası | CHL8-60L6WBC | 1 bilgisayar |
| 3 | Elektromanyetik debimetre | LWGY-4 türbin debimetre | 1 set |
| 4 | Elektromanyetik debimetre | LWGY-15 türbin debimetre | 1 set |
| 5 | Basınç sensörü | 1.0Mpa | 1 set |
| 6 | Sıcaklık kontrolörü | 1 set | |
| 7 | Su deposu | 1000mmx1000mmx1000mm | 1 set |
| 8 | filtre | 50L / dak | 1 set |
| 9 | PLC | Mitsubishi, Japonya'da yapıldı | 1 bilgisayar |
| 10 | arayüzey | 7 inç, renk | 1 bilgisayar |
| 11 | Frekans trafosu | 2.2kW | 1 set |
| 12 | Elektrik röle | DC24V | 10 TAKIM |
| 13 | devre açıcı | AC220V | 3 TAKIM |
| 14 | Kaçak koruma | 1 set | |
| 15 | Devre kesici | 1 set | |
| 16 | Elektrik aksesuarları | 1 set | |
| 17 | Elektrik kontrol kutusu | 1 set | |
| 18 | Oda gövdesi | Endüstriyel alüminyum alaşımlı | 1 set |
| 19 | Elektromanyetik su vanası | 1” | 6 TAKIM |
| 20 | Boru bağlantı parçaları | 1 set | |
| 21 | Daldırma tepsisi | Yük ağırlığı: 50Kg | 1 set |
