Çekiç IEC6074-2-6 için Elektrik IEC Test Cihazları Darbe Dayanıklılık

Çekiç IEC6074-2-6 için Elektrik IEC Test Cihazları Darbe Dayanımı

Ürün Bilgisi:
Çekiç için darbe dayanıklılık test sistemi, elektrikli aletin 3KW altındaki dayanıklılık testi için uygundur. Bu test cihazı IEC6074-2-6: 2003 standardının gereksinimini karşılar. Profesyonel test organizasyonları ve elektrikli aletler üreticileri için ideal test ekipmanıdır.
Elektrikli çekiçli yüksüz kullanım ömrü testi ve dayanıklılık test tezgahı, IEC6074-2-6 standart gereksinimine, Şekil 103'e, elektrikle çalışan çekiç veya elektrikli matkaplara göre aralıklı çalışmayı, elektrikli çekiç veya elektrikli deliciyi mümkün olup olmadığını kontrol eder. normal kullanımda elektriksel ve mekanik tehlikelerin standart altı gerekliliklerini ortaya çıkarır.

Test prensibi ve yapısı:
Yüksüz çalışma testi: “Yalnızca matkap modu” olan döner çekiçler, 12 saat boyunca, gerilimin 1,1 katına eşit bir voltajda ve daha sonra 12 saat boyunca 0,9 değerinde bir voltajda, darbe mekanizmasıyla yüksüz olarak çalıştırılır. anma gerilimi.
Her işlem döngüsü, 100 saniyelik bir “açık” ve 20 saniyelik bir “kapalı” periyottan oluşur, “kapalı” dönemler, belirtilen çalışma süresine dahil edilir.
Test sırasında, takım, her pozisyon için, her bir pozisyon için yaklaşık 4 saat olmak üzere, üç farklı pozisyona yerleştirilir.
Not; Konum değişikliği, herhangi bir yerde anormal karbon tozunun birikmesini önlemek için yapılır. Üç pozisyon için örnekler yatay, dikey olarak yukarı ve aşağı doğrudur.

Yalnızca matkap modu olan çekiçler dahil olmak üzere tüm çekiçler, Şekil 103'te gösterildiği gibi bir test aparatına dikey olarak monte edilir ve nominal gerilim aralığında veya nominal gerilim aralığının ortalama değerinde, her biri 6 saatlik dört periyot için, aralarındaki aralıkta çalıştırılır. bu dönemler en az 30 dk.
Bu testler sırasında, çekiçler aralıklı olarak çalıştırılır, her bir döngü 30 s'lik bir çalışma periyodunu ve takımın kapalı kaldığı 90 saniyelik bir dinlenme periyodunu içerir.
Testler sırasında, darbe mekanizmasının sabit bir şekilde çalışmasını sağlamak için bir eksenel kuvvet, bir esnek ortam içinden çekiçe uygulanır.
Aletin herhangi bir kısmındaki sıcaklık yükselmesi, 12.1 testi sırasında belirlenen sıcaklık artışını aşarsa, zorlamalı soğutma veya dinlenme süreleri uygulanır, dinlenme süreleri belirtilen çalışma süresinden hariç tutulur.
Bu testler sırasında aşırı yük koruma cihazları çalışmaz.
Takım, alete dahil edilmek dışında bir anahtar vasıtasıyla açılıp kapatılabilir.
Bu testler sırasında, karbon fırçaların değiştirilmesine izin verilir ve alet normal kullanımdaki gibi yağlanır ve yağlanır.
Darbe mekanizmasının test sırasında mekanik olarak arızalanması durumunda, erişilebilir bir parçanın canlı hale gelmesine neden olmadan yenisi ile değiştirilebilir.

Yapısı:

Bu ekipman üç parçadan, elektrik kontrol panosundan, yük kutusundan ve mekanik cihazdan oluşmaktadır.
1. Elektrik kontrol kabini MITSUBISHI PLC, 7 inç Dokunmatik ekran ve kontrol paneli içerir;
2. Yük kutusu, voltaj, akım göstergeli 0-250V arasında ayarlanabilir voltajı içerir.

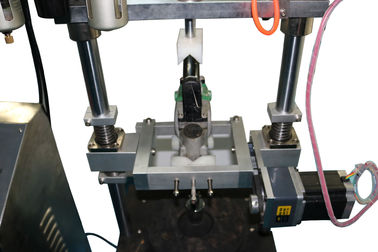

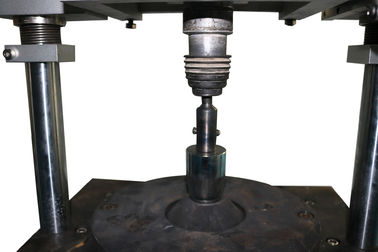

3. Şekil 103'te gösterilen mekanik cihaz, delgi, transfer plakası ve fikstür dahil olmak üzere 90 kg, 180 kg, 270 kg çelik taban içerir.

Teknik parametreler:

• Güç kaynağı: 120V / 60Hz.
• Kontrol: MITSUBISHI PLC kontrol, 7 inç renkli dokunmatik ekran kontrolü.
• Test süresi: Dokunmatik ekran önceden ayarlanabilir.
• Test çevrimi: 0-999999 zaman önceden ayarlanabilir.
• Kombinasyon modu: Elektrik kontrol kabini + mekanik cihaz.
• Delgi, transfer plakası ve fikstür dahil olmak üzere 90, 180, 270, 360 kg çelik taban içeren Şekil 103'te gösterilen mekanik cihaz.
• Boyutu: L1000 * W800 * H1600mm, yaklaşık 200kg
