Yağmur alanı: | 1000mmX1000mm | Damlama diyafram: | ¢ 0.4mm |
---|---|---|---|
Su damlayan yüksekliği: | 200mm | Test süresi: | 10 dk |
Standart: | IPX8'e için IEC60529 IPX1 | ||
Vurgulamak: | çevre test odası,malzeme test ekipmanları |
IEC60529 IP Kodu IPX8 Test Sistemi için Sızdırmazlık IPX1 Dereceler
Ürün tanıtımı:
su geçirmez test cihazları IPX8 test amacına Madde IEC60529 IPX1 standardına uygun olarak imal edilir.
Makine bir ön ayar olmayan amacı test için seçilecek kullanılabilir standart test programı ile sağlanır. Ayrıca, test parametreleri saygılı test standardına uygun olarak tanımlanabilir, kullanıcı tanımlı bir program ile sağlanmıştır. yükleme platformu IPX2 eğimli test şartı ile görüşmek üzere 15 ° eğimli olabilir.

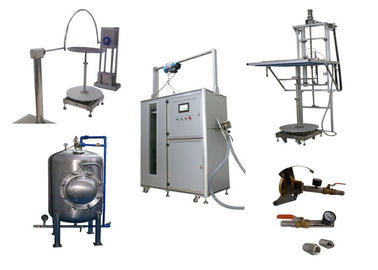

Aşağıdaki test öğeleri içerir:
1. Dikey yağmur damlası test (IPX1, IPX2) DP-1
2. Salınımlı Boru Test Cihazı (IPX3, IPX4) SSW-1
3. Püskürtme Memesi (IPX3, IPX4) SN-1

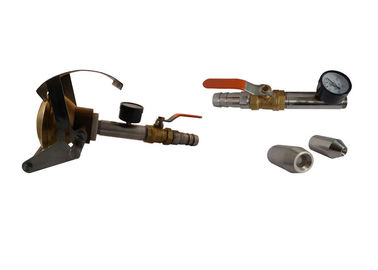

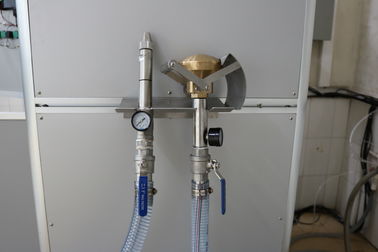

4. El Jet Nozul (IPX5, IPX6) SN-2
5. Akıllı Su Temini Ve Kontrol Sistemi (IPX7) WCS-1
6. IPX8 Su Sızdırmazlık Basınç Test Cihazı WTP-1
7. Eğilebilir Döner Sahne TS-1

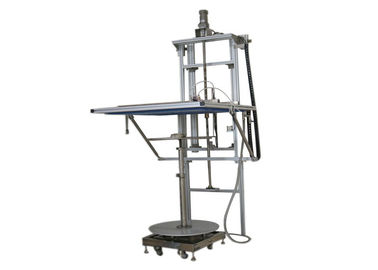

1. Dikey Damla Yağmur Test Makinası DP-1
Açıklama
Bu test cihazı Dikey Düşen Su Damlaları karşı koruma doğrulamak içindir. Bu tasarlanmış ve IEC60529 fıkra IPX1 ve IPX2 standart gereklerine uygun imal edilir.
Damla kutusunun yükselişi ve düşüşü motor tarafından kontrol edilir. Bu kimin hız dönen IPX1 testi için / dk 1r olan dönebilen objektif bir tablo ile donatılmıştır; Ayrıca IPX2 testi için numune desteklemek için 15 ° eğim ile donatılmıştır.
Kir filtrasyon için 1. Paslanmaz çelik ince filtre.
2. Su reaktif maddeler ve atmosferik engelleme iğne önlemek için, iğne suyu uçurmak için basınçlı hava kullanın. (Hava kompresörü dahil değildir).
3. Paslanmaz çelik genel tıbbi iğne meme, kolay pas kolay değil, satın almak.
4. İğne meme ve konik bağlantısı kullanarak iğne meme koltuk, kolayca aracı olmadan değiştirilebilir, iğne meme bireysel hasar hızla ve kolayca değiştirilebilir.
Özellikler
Uygulama | IPX1, IPX2 testi yapmak için de geçerlidir. |
yağmur alanı | 1000mmX1000mm |
Tank malzemesi | Paslanmaz çelik |
damlama diyafram | ¢ 0.4mm |
delik mesafesi | 20mm |
yağış Akış | 1mm / Min, 3mm / Min, kullanıcı set parametreleri (hata: + 0.5 mm / dak). |
Su damlayan yüksekliği | 200mm (otomatik olarak test ekipmanı tarafından kontrol) |
Test süresi | 10 dk, ihtiyaca göre ayarlanabilir |
Boşaltma | Test tamamlandıktan sonra otomatik olarak depo suyu boşaltma |
Döner platform çapı | Φ600mm |
Pikap dönme hızı | 1 R / dakika |
gövde malzemesi | Endüstriyel alüminyum alaşım |
Kontrol | elektrik odası |
Boyutlar (GxDxY) | 1100X1200X2600mm |
makine yapısı | duvara Monte |
Hava kompresörü (İsteğe bağlı, dahil değildir) | Sessiz hava kompresörü |

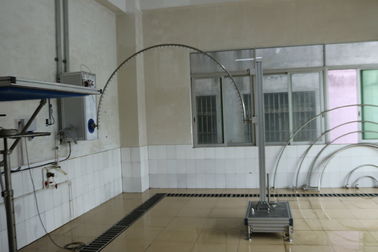

IPX3 ve IPX4 SSW-1 2. Salınım Tüp Tester
Ürün Bilgisi:
Salınımlı tüp test tasarlanmış ve IEC60529 IPX3 ve IPX4 standart gereklerine uygun imal edilir. Bu elektrikli ekipmanın geçirmez test için kullanılır.
Bu cihazın salınım boru kısmı ayarlanabilir hızlı motor ve krank bağlantı mekanizması tarafından kontrol edilir. Bu cihaz makine ayar açısıyla standardın gerektirdiği hız ile ± 175 başka birine ° ± 60 ° yerden salıncak pistonlu edilir.
Açı ayarı doğru. Yapısı istikrarlı ve dayanıklıdır. 90 ° dönen elde edilebilir hangi aracılığıyla sahne dönen ile donatılmıştır. Aynı zamanda sıkışmasına engel iğne deliği önlemek için temiz su filtrasyon ünitesi ile donatılmıştır.
Teknik parametreler:
Yok hayır. | madde | parametreler |
1 | Su tedarik etmek | Su akış hızı> 10L / dk ±% 5 temiz su dahil olmadan. Bu cihaz temiz su filtrasyon ünitesi ile donatılmıştır |
2 | Salınımlı tüpün büyüklüğü | R400, R600, R800 salınan tüp gel (R200, R1000, R1200, R1400, R1600mm isteğe bağlı olabilir), paslanmaz çelik |
3 | Su deliği | Φ0.4mm |
4 | Iki delik iç açısı | IPX3: 120 °; IPX4: 180 ° |
5 | sarkaç açısı | IPX3: 120 °; IPX4: 360 ° |
6 | raining hızı | IPX3: 4s / saat (2 × 120 °); IPX4: 12s / saat (2 × 360 °); |
7 | Su akışı | Sarkaç büyüklüğüne ve pim delik sayısı (0.07 L delik başına / minx) göre ayarlanabilir |
8 | test süresi | 0,01 S ~ 99 saat 59mins, önceden ayarlanabilir |
9 | Basınç ölçer | 0 ~ 0.25MPa |
10 | Site gereksinimleri | Dedicated IP su geçirmez test odası, zemin aydınlatma ile düz olmalıdır Ekipman için kullanılan 10A su geçirmez kaçak anahtarı (veya soket). Girişi ve drenaj iyi fonksiyonu ile. zemin kurulumu |
11 | Alan | Salınımlı tüp göre seçti |

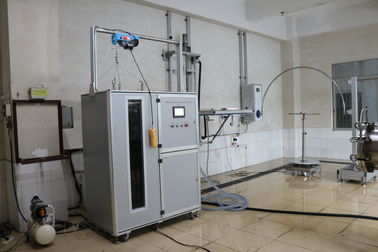

5. Akıllı Su Temini Ve Kontrol Sistemi WCS-1
Ürün Bilgisi:
Akıllı su kaynağı ve kontrol sistemi tasarlanmış ve IEC60529 IPX1 ~ IPX8'e standart gereklerine uygun olarak imal ve bu aydınlatmalar gibi elektrikli cihaz su geçirmez testi için kullanılan IEC 60598. şartı ilgilidir.
Teknik Özellikler:
1. su kaynağı ve kontrol sistemi, akıllı uygulanabilir:
IPX1 ~ IPX6 su geçirmez bir test için, (a) su temini
(b) IPX7 suya daldırma testi
(c) IPX8 su geçirmezlik testi için Su deposu
(d) bütün su geçirmez ekipman için otomatik kontrol
2. Su temini yöntemi: Sabit Sıcaklığı su temini, sabit akış su temini, sabit basınçlı su temini
3. Su temini kontrol süreci: kullanıcı dokunmatik ekrana, sıcaklık kontrol sistemi, elektronik metre veya içine değerlerini okumak, mevcut değerlerini izleme gerçek zamanlı ölçmek dijital basınç su sıcaklık değeri, su akış değeri ve su basıncı değeri önceden sonra PLC veri dönüşüm yoluyla, daha sonra otomatik olarak frekans konvertörü sayesinde pompanın dönme hızını ayarlayın.
4. Su ısısı kontrolü: PID sistemi otomatik olarak kontrol etmek ve su ısısı, aralık tespit: ~ oda sıcaklığını 95 ℃ (± 1 ℃) .T
Büyük bir akış ve küçük akış iki yolu su temini 5. vardır.
6. Büyük akış su temini:
(a) IPX8'e ve IPX5 ~ IPX6 güçlü su püskürtme testi ve su enjeksiyonu uygulanabilir
(b) Akış aralığı: 10 ~ 100L / dak
(c) doğruluk Akış: 0.5L / dak ±
(d) Debimetre: LWGY-15 tipi türbin debimetre
(e) Su pompası: CHL8-60L6WBC tipi paslanmaz çelik santrifüj pompa
7. Küçük akış su temini:
(a) IPX1 ~ IPX4 geçirmez testi uygulanabilir
(b) Akış aralığı: 1 ~ 10L / dk
(c) doğruluk Akış: 0.5L / dak ±
Debimetre: LWGY-4 tipi türbin debimetre
(d) Su pompası: CHL2-30L6WBC tipi paslanmaz çelik santrifüj pompa

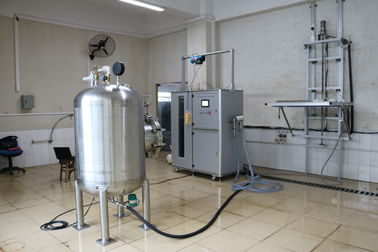

8. Su deposu:
(a) IPX5 ~ IPX6 güçlü su püskürtme testi su depolama, IPX8'e su enjeksiyonu, IPX7 daldırma uygulanabilir
(b) Cilt: 550L
(c) Boyut: W600mmXD660mmXH1400mm
(d) Gözlem penceresi: sertleştirilmiş cam pencere
(e) Gözlem penceresi boyutu: W200mmXH1250mm
(f) Derinlik göstergesi: paslanmaz çelik
(g) Derinlik göstergesi yüksekliği: 1300mm, accuracy1mm
(h) Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu
9. IPX7 daldırma otomatik asansör braket
(a) Kaldırma mesafesi: 0 ~ 1250mm
(b) Taşıyıcı boyutu: L400mmXW400mm
(c) Taşıyıcı yük ağırlığı: 50Kg
IPX8'e 10. Kontrol
(a) Basınç aralığı: 0 ~ 0.6MPa
(b) Zaman aralığı: 0 ~ 999999s
11. Kontrol Kabini:
(a) Akış algılama: Elektronik debimetre boyunca akış sinyali geri bildirim
(b) Akış ayarı: Dokunmatik ekranda set
(c) sıcaklık algılama: PID
(d) Kontrolör: Mitsubishi PLC
(e) Dostu arayüzü: 7 inç, renkli dokunmatik ekran
(f) Kontrol Fonksiyonu: sabit sıcaklık su temini, sabit akış su temini, sabit basınçlı su temini ve test süresi kontrolü.
(g) Koruma fonksiyonu: kaçağı koruması, aşırı yük koruması, kısa devre koruması
12. Filtre: paslanmaz çelik kabuk, ince filtre çekirdek
13. Gövde malzemesi: endüstriyel alüminyum alaşım
14. Dış boyut: 1400mmX750mmX1600mm
15. Güç kaynağı: AC 380V, 50HZ
