Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | Paslanmaz çelik | Dağılma mesafeleri göstergeleri: | 23 |
---|---|---|---|
Standart olarak: | IEC60884-1, IEC60598 ve IEC60335 vs. | ||
Vurgulamak: | Taşınabilir cihaz test,Taşınabilir cihaz test ekipmanları |
IEC60598 Madde 11.2 Elektrik Test Cihazı Boşluklar akım kaybı aralıkları ve Katı Yalıtım
Ürün Bilgisi:
Test ölçer, iki iletken parçalar arasındaki en kısa yolu belirlemek için kullanılan ya da bir iletken kısmı ve ekipman sınırlayıcı yüzeyi arasında, izolasyon yüzeyi boyunca ölçülür, IEC60884-1, IEC60598, IEC60335 vb uyar ihtiyaçlarına göre yapılan özelliklere sahip.

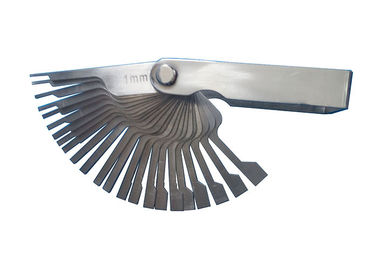

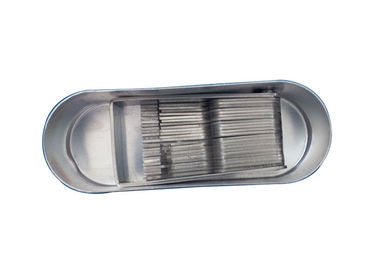

Dağılma mesafeleri ölçer 23 kaçak mesafesi göstergeleri ile:
1.0mm/1.2mm/1.4mm/1.5mm/1.6mm/2.0mm/2.4mm/2.5mm/2.8mm/3.0mm/3.2mm/3.3mm/3.5mm/4.0mm/4.5mm/5.0mm/5.5mm/6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm
Malzeme: Paslanmaz çelik
Ek M tabloda ayrıntılı parçalar yeterince aralıklı edilecektir. Dağılma mesafeleri ve boşluklar Tablo 11.1 ve 11.2 de verilen değerlerden daha az olmamalıdır.
Dağılma mesafeleri ve boşluklar için Değerler tablo değerleri arasında lineer interpolasyon ile gerilimleri çalışma ara değerleri için bulunabilir. Hiçbir değerler Tablo 10.2 test gerilimi olarak 25 V altında gerilimler çalışmak için belirtilen yeterli kabul edilir.
Uymak zorundadır zıt kutuplu akım-taşıma parçaları arasındaki mesafeler
Temel yalıtımı için gereksinimleri.
11.2.1 Uyum ve armatür terminallerine bağlı büyük bölümünün iletkenler olmadan yapılan ölçümlere tarafından kontrol edilir.
En az 1 mm genişliğinde bir oluk kaydırma aralığı katkı genişliği ile sınırlıdır.
En az 1 mm genişliğinde hava boşluğu toplam tahliye hava boşluğu genişliği üçte biri dikkate alınmalıdır 3 mm'den az olmadığı sürece, toplam açıklık hesaplanmasında göz ardı edilir.
Cihaz girişi ile donatılmış armatürler için, ölçümler eklenen uygun bir konektör ile yapılır.
Yuva veya yalıtım malzemesi dış parçaları aralıklardan Mesafeler erişilebilir yüzey ile temas halinde, metal folyo ile ölçülür. Folyo köşeleri ve IEC 60529 belirtilen standart test parmağı vasıtasıyla benzer yerlerde içine itilir, ancak açıklıkların içine preslenmiş değildir.
Kalıcı mühürlü bileşenler İç dağılma mesafeleri ölçülür değildir. Kalıcı mühürlü bileşenlerin örnekleri bileşenleri mühürlü kapalı veya bileşik doldurulur.
Tablo 11.1 değerler IEC yayınları var ayrı, ama bu armatür dahil edildiğinde bileşenine montaj ve erişilebilirlik mesafeleri için geçerlidir hangi bileşenleri için geçerli değildir.
Bir tedarik terminalinde dağılma mesafeleri herhangi erişilebilir metal parçalar terminal canlı kısmından ölçülmelidir ve temizleme metal parçalara büyük bölümünün çıplak iletkenden gelen besleme kabloları ve erişilebilir metal parçalar, yani arasında ölçülmelidir hangi erişilebilir olabilir. Terminalin iç kablo tarafında, temizleme canlı terminal parçaları ve erişilebilir metal parçalar arasında ölçülmelidir (Şekil 24).
Armatür üreticisi montajcı tarafından tedarik kablolama kaldırıldı yalıtım uzunluğu üzerinde kontrole sahip olmadığından farklı kaynağından ve iç kablolama gelen açıklıkları ölçümlerini NOT.
Dağılma mesafeleri ve boşluklar burçlar, kordon demirleme, tel taşıyıcı veya klipleri belirlenen zaman, ölçü monte kablo ile yapılacaktır.
