Testere Anahtarı için PLC Kontrol IEC Test Ekipmanları Ve Alt Guard Entegre Testi

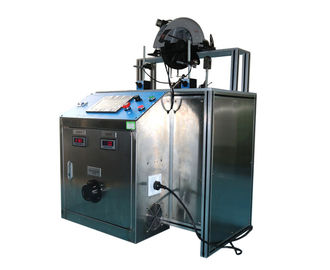

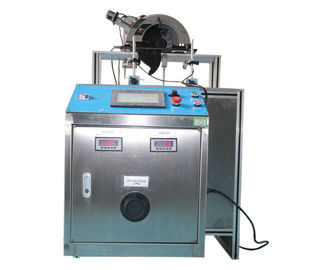

Testere Anahtarı Dayanıklılık Ve Alt Guard Toparlanma Süresi Entegre Test Cihazı CSG-2

Standart: EN 60745-2-5: 2010 Ek M21.18, Ek M21.18.301, Ek M21.203, Ek M21.301, şekil M.301, IEC60745-2-5: 2003 Ek BB.20.102 EN 60745- 2-5: 2010 fıkra 17,101 ve fıkra 19.102.3.

Uygulama: testere anahtarı performansını test etmek için kullanılır ve dairesel alt bekçinin dayanıklılık ve iyileşme süresini gördü.

Test numunesi: Daire testereleri

Özelliği: Bu cihaz iki parça, mekanik sistem ve elektrik kontrol sistemi oluşur.

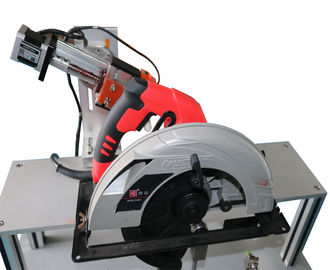

Mekanik sistem Daire testereler için tablodur. Masanın üzerinde bir anahtar ve örnek priz vardır, operatör veya deney numunesine yük güç kaynağına kapatmak için anahtarı zorlayabilir; daire testereler farklı boyutlarda masa üzerine yerleştirilir ve tespit edilebilir; masanın üzerinde, "açık" konuma de el daire testere anahtarı kilitleme cihazı; Bıçak orta oluk yoluyla tablonun altına uzatabilirsiniz; bıçak altına, bir testere alt koruyucuyu sürücü olabilir alt koruyucu atıcı ve iki pozisyon sensörleri, açık veya kapalı olması vardır masada.

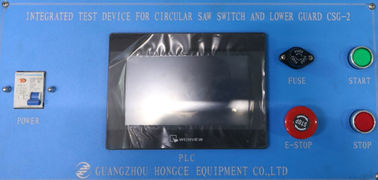

elektrik kontrol sistemi manüel ve otomatik olarak çalışmasını sağlamak Can yük güç kaynağı, MITSUBISHI PLC, 7 inç dokunmatik ekran ve vb oluşmaktadır.

Manuel kontrol:

elle dokunmatik ekranda basın tarafından "Elle Döndür Saat Yönünde" ya da "Elle Döndür Saatin" alt koruyucunun atıcı taşıyabilirsiniz operatör, atıcı alt koruyucuyu yapar sonra alt koruma kademeli olarak açık veya kapalı, maksimum açık konuma açılacak (ilgili pozisyon sensörü gösterge aydınlatma olan), bu zamanda, operatörün alt koruyucu açılış eylemi durdurmak için; ve operatör manuel daire testere anahtarı dokunmatik ekranda "elle devreye" ya da "Elle Switch Off" tuşuna basarak ON veya OFF yapabilirsiniz, anahtar kilitleme cihazı otomatik olarak kilitlenir veya dairesel testere anahtarı serbest bırakabilirsiniz. Operatör tedarik veya deney numunesine yük gerilimi temin değil elde etmek panelinde Durdur düğmesine basabilirsiniz.

Otomatik çalışma:

1. Operatör kilitleme cihazı kilit aralık süresi set ön veya sonra daire testere anahtarı, test numunesine verilen yük voltajının zaman aralığını ve daire testere alt nöbet açılış kalma süresini, serbest bırakabilirsiniz bu, operatör sadece dokunmatik ekrandaki "Başlat" düğmesine basın, daire testere anahtarı için yukarıdaki testler otomatik olarak işlenecektir.

Dairesel alt görevlisinin dayanıklılık ve iyileşme süresi testini gördüm 2. Aşağıdaki esas: Testere 90 ° kesim için belirlenen ve yatay düzlemde odaklı olmaktır. alt koruyucu en açık konuma tam kapalı konumdan sağlanıncaya ve dakikada en az 10 devir, sayısı konum sensörü tarafından kaydedilir bir oranda 50 000 devir için serbest etmektir. 0.3s aşması halinde alt emniyet yakın zaman, 0.3s daha az, daha sonra, bir zaman aşımı sayısı sayılır. ekipman gerekli test kez çalıştıktan sonra son kez alt nöbet yakın zaman kaydedilir ve ekipman otomatik olarak duracaktır.

Teknik parametreler
