Kaçak tespit oranı: | 1.0E-5mbar.l / sn | Çevrim Zamanı: | 30 s / adet |
---|---|---|---|
Test basıncı: | 8-42bar | Chambers: | özelleştirilmiş |
Vurgulamak: | helium leak detection,helium leak test equipment |

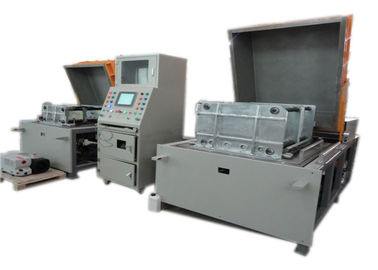

Eşanjör Vakum Odası Helyum Sızıntısı Test Sistemi 30 s / pc Kaçak Tespit Oranı 1.0E-5mbar.l / s
Sistem serisi aşağıdaki testleri gerçekleştirebilir: A. Brüt Kaçak bulmak için basınç düşürme yöntemi ile kaçak tespiti; B. İnce sızıntıları bulmak için kütle spektrometresi ile Helyum testi.
Sistem serisi, çevrimiçi seri üretim tespitinin çok kolay, doğru ve etkili olmasını sağlar!
Teknik özellik:
Çevrim süresi: 30 saniye. / Adet. (Referans için, müşteri tarafından talep edilir)
Sızıntı oranı: 1.0E-5mbar.l / s (ilgili 2g / a R134a) (referans için, müşteri tarafından talep edilir)
Test basıncı: 8-42 bar (referans için, müşteri tarafından talep edilir)

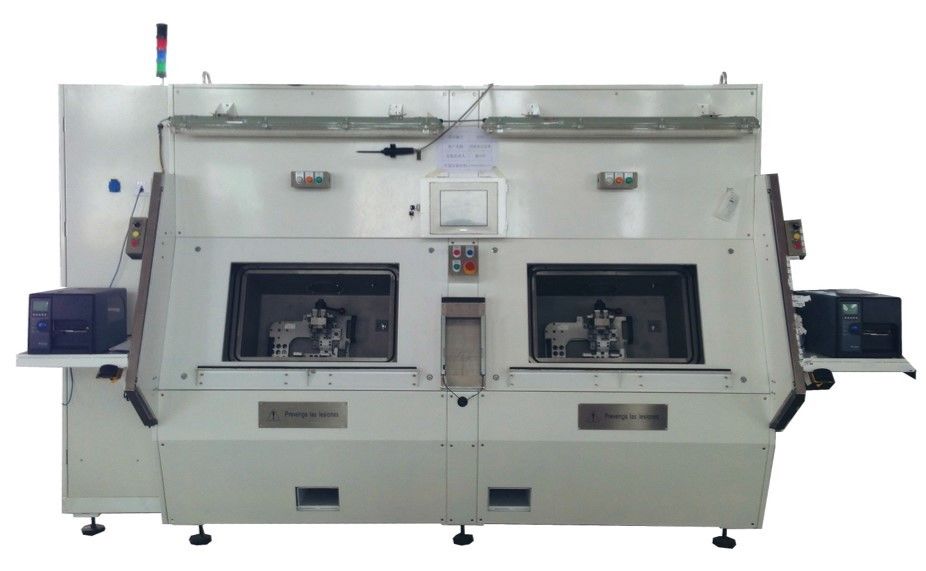

Odalar: İki (referans olarak, müşteri tarafından talep edilir)
Test Prosedürleri:
Önerilen sistem, Manuel yükle ve Ürünler'in boşaltılmasıyla tamamen otomatik bir döngüye sahiptir.
Test Döngüsü aşağıdaki şekilde tanımlanabilir:

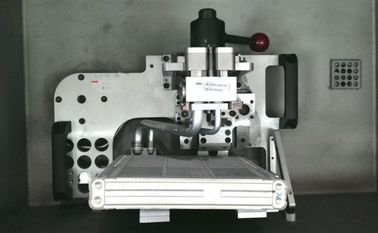

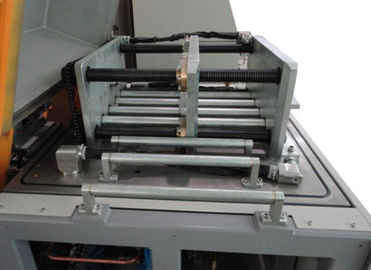

A. Test Odasındaki manuel yük ve mühürlü ürünler.
B. Odası Kapatma.
C. Odası'nın Kütle Spektrometresi ile Sızıntı Testi için uygun vakum değerine kadar boşaltılması. Oda'nın boşaltılması sırasında, sistem Ürünleri Üzerinde Testler yapacaktır:
D. Brüt Sızıntıları ortaya çıkarmak için basınç azalması;
E. Basınç deşarjı ve Ürün boşaltma;
F. Transfer için uygun bir vakum değerine ulaşılması, yani kütle spektrometresinin Test Odası ile iletişimde bulunması.
G. Test Odasındaki artık Helyum olan arka planın okunması.
H. Helyumla Ürünlerin Basınçlandırılması.
I. Kütle Spektrometresi ile testi yapın.
J. Test Odası'nın (atmosfer basıncına geri dönülmesi), ürünlerin belirli bir basınca kadar helyum geri kazanımı (seçilen parametrelere ve ürünlerin son tahliyesine bağlı olarak).
K. Odası Açma
L.Manuel ürünlerin boşaltılması.
Şematik:
HongCe kalitesini garanti etmek ünlü marka donanım benimser:
Vakum pompası | Leybold |
Vakum sensörü | Inficon |
Helyum kaçağı detektörü | Inficon |
Basınç sensörü | GE |
Selenoid vana | Burkert |
PLC | Omron |
HMI | Omron |
