| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Third party calibration (Cost additional) |
| Model numarası: | HJAU019 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 90 gün |
| test ürünü: | Kuru filtre | Vakum Odası ADET: | 2 |
|---|---|---|---|
| İzleyici Gazı: | Helyum | Sızdırma oranı: | <1.5g / yıl |
| deney çevrimi: | 120 oda / saat | ||
| Vurgulamak: | helium leak detection,helium leak testing |
||

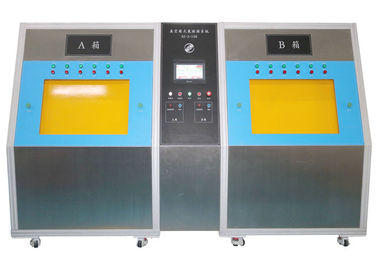

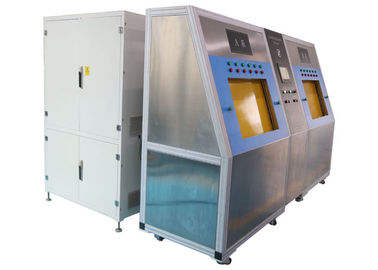

Otomotiv Kuru Filtre için İki Vakum Odası Helyum Sızıntı Test Sistemi
Bu helyum sızdırmazlık test sistemi helyum sızıntısının algılanmasının temel prensibine göre tasarlanmıştır, helyum izleyici gaz olarak kullanılır, helyum vakum odasındaki iş parçasına doldurulur ve daha sonra helyum sızıntı detektörü sızıntıyı doğru ve hızlı bir şekilde değerlendirebilir Iş parçası.
Teknik parametreler
| Ürün Adı | Kuru Filtre |
| Vakum Ocağı Ebadı | L 700mm * W 450mm * H 230mm |
| Vakum Odası Miktarı | 2 |
| Brüt Sızıntı için Yüksek Basınçlı Gaz | 4 Mpa (Aşağı doğru ayarlanabilir) |
| İzleyici Gaz | Helyum |
| Reddetme Noktası | Sızma Hızı <1.5g / yıl |
| Sızmayı Belirtmek İçin Helyum Basıncı | 3.6Mpa (Aşağı doğru ayarlanabilir) |
| Test Döngüsü | 120 oda / saat |

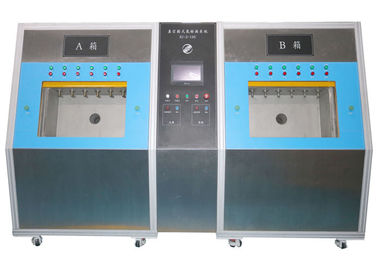

Vakum haznesi entegre mühürlü boru ve eklemler
(1) her haznede 6 adet boşaltma ve doldurma borusu (3 takım derz dahil)
(2) her boru ayrı ayrı kontrol edilir
İş süreci açıklaması:
Sistemin 2 vakum odası vardır, 2 hazne çalışma bağlantısı vardır, operatör ürünleri vakum odalarına yerleştirir ve bunları hızlı derzlerle birleştirir ve kapıyı kapatmak için kapı kapatma düğmelerine bastıktan sonra algılama döngüsü başlar. Vakum kapının her iki tarafında ızgara koruyucuları vardır, operatör kapıyı kapattığında lütfen kapı hareketlerini etkilemek için herhangi bir cisim olmadığını kontrol edin.
Oda kapısı biri kapatıldığında, bu odanın algılama döngüsü başlar. Bu noktada, operatör operasyon için diğer odaya gidebilir.
Test Döngüsü Süreci:
- Manuel mühür Test Odasının içinde fikstür ile ürün.
- Odası'nın kapatılması.
- Oda'nın Kütle Spektrometresi ile Sızıntı Testi için uygun vakum değerine kadar boşaltılması. Oda'nın boşaltılması sırasında, sistem Ürünleri Üzerinde Testler yapacaktır:
- Brüt Sızıntıları ortaya çıkarmak için basınç azalması;
- Basınç deşarjı ve Ürün tahliye;
- Transfer için uygun bir vakuma ulaşıldığında, yani kütle spektrometresi Test Odası ile iletişim halindedir.
- Test Odasındaki kalıntı Helyum olan arka planın okunması.
- Helyum ile Ürünlerin Basınçlandırılması.
- Kütle Spektrometresi ile sızdırmazlık testi.
- Test Odasının havalandırılması (atmosfer basıncına geri dönülmesi), ürünlerden belirli bir basınca kadar helyum geri kazanımı (seçilen parametrelere ve ürünlerin son tahliyesine bağlı olarak).
- Oda'nın Açılışı
- Ürünlerin manuel olarak boşaltılması.
