Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| deney çevrimi: | 8sec. /parça | Basınç Sensörü Aralığı: | 0Bar <P <10 Bar |
|---|---|---|---|
| Basınç sensörü duyarlığı: | % 0.1 | Vakum Sensörü Aralığı: | 10pa <P <100000pa |
| Vakum sensörü hassasiyeti: | 10pa | ||
| Vurgulamak: | helium leak test equipment,helium leak testing |
||

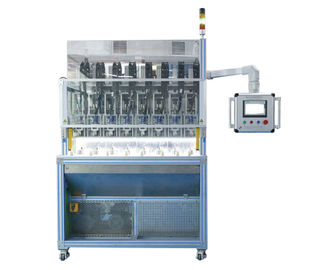

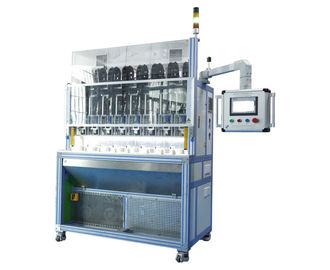

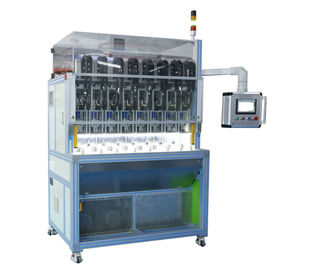

Hat içi kartuş test etme makinesi Vana Çekirdeği için Entegre Vakum Test Sistemi
Sıralı kartuş test makinesi, basınçlı hava algılama, vakum algılama, toruqe test fonksiyonlarını üçte birle bütünleştirir, test çevrimi 8 saniye olabilir. / Parça, test istasyonları müşterinin iş parçasına göre özelleştirilebilir.
Teknik özellik:
| Teknik Gereklilikler | Teknik Yanıtlama | |
| Ürün Uygulanabilir Kapsam | Kartuş | Müşterinin ürünlerine göre |
| Test İşlevleri | Dışarı sızıntı | EVET |
| Kartuş sızıntısı | EVET | |
| Moment Testi | EVET | |
Ana Özellikler | Makine tipi | Çizgide |
| İstasyonları Test Etmek | Özelleştirilebilir | |
| Basınç Sensörü Aralığı (Bar) | 0Bar <P <10 Bar | |
| Basınç Sensörü Hassaslığı | % 0.1 | |
| Vakum Sensörü Aralığı (Bar) | 10pa <P <100000pa | |
| Vakum sensörü hassasiyeti | 10pa | |
| Torna Ünitesi | Tork fonksiyonlu servo motor | |
| Çalışma Basıncı (Bar) | 1.5Bar <P <7 Bar | |
| Armatür SMED Özelliği | Memnun | |
| PLC Programı | otomatik olarak (Terzi yapımı) | |
| Farklı İstasyonlar İçin Ayrı Parametre Kontrolü | Memnun | |
| Genel Dönme Hızı Ayarlanabilir | Memnun | |
| Ayarlanabilen Tornalama Hızı Testi | Memnun | |
| Yağ Karıştırma | Memnun | |
| Sıcak ve Soğuk Oda'da Sızıntı Testi | Memnun | |
| Çapraz Akışın Yakın Pozisyonda Test Edilmesi | Memnun | |
| Açık Konumda Çapraz Akışı Sınama | Memnun | |
| Maksimum Moment | Memnun Maksimum Moment Alarmı | |
| Test Sonrası Parçaları Tamamla İşaretle | Memnun | |
| Ayarlanabilir Tork | Memnun | |
| Makine Arızası Günlüğü | Memnun | |
| Üretim Kayıtları | Memnun | |
| Yağ Temizleme İşlevi | Memnun | |
| Çevrim Süresi (S) | 8 saniye. /parça | |
Makine avantajları:
(1) Makine tipi sıralı olup 8 saniyelik periyot parçasına sahip 8 iş istasyonuna sahiptir.
(2) Kartuş için gres karıştırma ve sızıntı testi otomatik olarak tamamlanacaktır. Tamam ve NOK parçaları ayırt edilebilir. Tamam parçalar manuel olarak paketlenmek üzere otomatik olarak işaretlenmeli ve boşaltılmalıdır. NOK parçaları boşaltılacak ve uygun kutuya yerleştirilecek. Operatör hataları sınırlıdır.
(3) Makine operasyonu, yüksek verimlilik, yüksek kararlılık ve kolay çalıştırma ile PLC tarafından otomatik olarak kontrol edilecek ve böylelikle kaliteyi yükseltip kaliteyi düşürecek ve insan maliyetini düşürecektir.
(4) Makineye, Devlet Ölçüm Laboratuvarı tarafından onaylanan kalibrasyon tabanı olarak standart bir sızıntı uygulanır.
(5) Kararlı bir ölçüm elde etmek için makineye bir basınç dengeleme cihazı yerleştirilmiştir.
(6) Test esnasında Maksimum tork ve konumlamayı sağlamak için torquecontrol fonksiyonlu bir servo motor kullanılır.
(7) Valfdeki kiri gidermek için makinede bir boşaltma kanalı vardır.
(8) Makinede iyi parçaların işaretlendiğinden emin olmak için otomatik bir işaretleme işlevi vardır.
(9) Tahliye ile birlikte sızdırma test yöntemi ile basınçlandırma, yanlış ölçüm oranının% 2'den daha düşük olmasını sağlar.
(10) Makine özel olarak tasarlanmış havalandırma hatları gres karışımı ve yabancı maddelerden etkilenmez.
Test Prosedürleri:

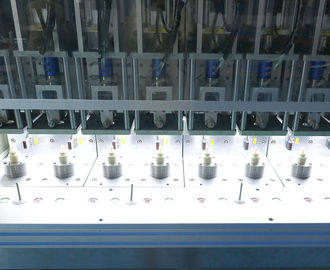

Makine aynı test prosedürüne sahip 8 test istasyonunu içerir ve bir operatör tarafından çalıştırılabilir.
1. Adım: her seferinde bir test ürünü manuel olarak yükleyip boşaltın. (4 saniye.)
Adım 2: Gres yağı karıştırın, basın, açın, açın ve kapatın. Başlangıçta daha düşük yanlış ölçüm oranını (10 sn.) Sağlamak için kartuşu kontrol edin.
İlk olarak, her bölmenin temiz olmasını sağlamak için kartuş değiştirme işlemi sırasında temizleme ve kuru gazın soğuk bölmeye, sıcak bölmeye ve çıkış bölmesine kadar tamamen karışmasını sağlamak için test kartuşunu değiştirin.
İkincisi, gresin tamamen karışıp karışmadığını kontrol edin ve her hazne doğru konuma getirilir, her test parçasının aynı duruma geldiğinden emin olun.
Adım 3, ayrılmış test istasyonu (gaz dolumu + basınçlandırma + örnekleme + havalandırma = 7 sn.)
Adım 4, ayrılmış test istasyonu (gaz doldurma + basınçlandırma + örnekleme + havalandırma = 7 sn.)
Adım 5, ayrılmış test istasyonu (gaz dolum + basınçlandırma + numune alma + havalandırma = 7 sn.)
Adım 6, ayrılmış test istasyonu (gaz dolum + basınçlandırma + örnekleme + havalandırma = 7 sn.)
Adım 7, ayrılmış test istasyonu (gaz dolum + basınçlandırma + numune alma + havalandırma = 7 sn.)
Adım 8, ayrılmış test istasyonu (gaz dolum + basınçlandırma + numune alma + havalandırma = 7 sn.)
Adım 9, ayrılmış test istasyonu (gaz doldurma + basınçlandırma + örnekleme + havalandırma = 7 sn.)
Adım 10, ayrılmış test istasyonu (gaz doldurma + basınçlandırma + örnekleme + havalandırma = 7 sn.)
Adım 11, OK parçasını işaretleyin. (2 saniye.)
OK parçasını otomatik olarak işaretleyin, NOK bölümünü alarmlayın.
Müşterilerin belirli ürünlere göre birleştirebileceği 11 adım tasarladık.
