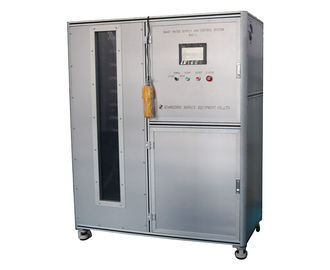

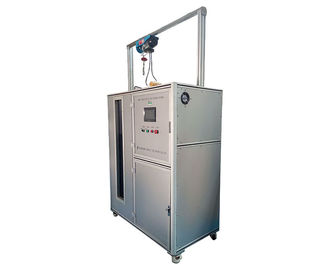

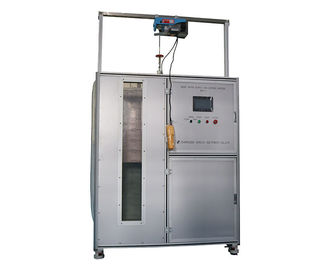

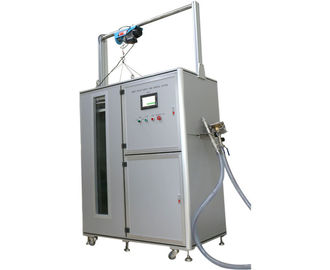

IEC 60529 IPX7 Testi Akıllı Kontrol Daldırma Tankı 500L IEC Test Ekipmanı

Akıllı Su Temini ve Kontrol Sistemi HH0805

Açıklama:

Bu , IPX7 testi için kullanılır, ayrıca IPX1 ~ 6 su yalıtım testi için su ve elektrikli otomatik kontrol sağlar.

Standartlara göre onaylayın:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 ve benzeri.

Test örneği: Elektronik cihazlar, lambalar, elektrik dolapları, elektrikli parçalar, otomobil, motosiklet, elektrikli ürünler (otomotiv aleti, her türlü anahtar, mikro motorlar vb.) Gibi su geçirmez fonksiyonlara sahip test cihazı.

Özellik:

Entegre tip su depolama tankı ve kontrol kabini.

Teknik parametreler:

1. IPX1-6 su geçirmez ve UL damlama su, IPX7 su daldırma testi ve tüm su geçirmez test sisteminin otomatik kontrolü için uygundur;

2. Su temini yöntemi: sabit sıcaklıklı su temini, sabit akışlı su temini, sabit basınçlı su temini

3. Su besleme kontrol süreci: Kullanıcı dokunmatik ekrandaki su akışı değerini ve su basıncı değerini önceden ayarladıktan sonra, elektronik sayaçlar veya dijital basınç göstergesi, güncel değerleri izler, değerleri veri dönüşümüyle PLC'ye okur ve otomatik olarak ayarlar Frekans konvertörü üzerinden pompanın dönme hızı.

4. Büyük akış ve küçük akış iki yönlü su temini vardır.

5. Büyük akış su temini:

(A) IPX5 ~ IPX6 güçlü su sprey testi ve IPX8 su enjeksiyonu için geçerlidir

(B) Akış aralığı: 10 ~ 100L / dak

(C) Akış hassasiyeti: ± 0.5L / dak

(D) Debi ölçer: Türbin debimetresi

(E) Su pompası: Paslanmaz çelik santrifüj pompa

6. Küçük akış su temini:

(A) IPX1, IPX2, IPX3, IPX4 ve UL su geçirmezlik testleri için geçerlidir

(B) Akış aralığı: 1 ~ 10 L / dak

(C) Akış hassasiyeti: ± 0.5L / dak

Debi ölçer: Türbin debimetresi

(D) Su pompası: Paslanmaz çelik santrifüj pompa

(E) Basınç aralığı: 0.1-3Kg / cm²;

(F) Basınç dijital göstergesi: Dijital basınç ölçer;

7. Su depolama tankı:

(A) IPX5 ~ IPX6 güçlü su spreyi testi, su enjeksiyonu IPX8, IPX7 daldırma için su depolamaya uygulanır

(B) Hacim: 500 L

(C) Boyut: L600mmXW660mmXH1400mm

(D) Gözetleme penceresi: Sertleştirilmiş cam pencere

(E) Gözlem penceresi boyutu: W200mmXH1250mm

(F) Derinlik ölçüsü: paslanmaz çelik

(G) Derinlik ölçer yüksekliği: 1300mm, doğruluk 1mm

(H) Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu

8. Kontrol Kabini:

(A) Akış algılama: elektronik akış ölçer vasıtasıyla akış sinyali geri beslemesi

(B) Akış ayarı: dokunmatik ekranda ayarlanır

(C) Sıcaklık algılama: PID

(D) Denetleyici: Mitsubishi PLC

(E) Dostu arayüz: 7 inç, renkli dokunmatik ekran

(F) Kontrol fonksiyonu: Sabit akışlı su temini, sabit basınçlı su temini, düşey düşme yağmursuyu kontrolü, salınımlı boru yağmur hareket kontrolü, dönme tablası hareket kontrolü ve test zamanı kontrolü.

(G) Koruma fonksiyonu: sızdırmazlık koruması, aşırı yük koruması, kısa devre koruması.

9. Su kaynağı boru hattı: PVC hortum kullanarak bu ekipmanın su temini, tesisin düzenine göre her bir cihaza atanır ve elektromanyetik su vanası ile kontrol edilir.

10. Su tahliye borusuna su tahliye vanası takın, test tamamlandıktan sonra suyu otomatik olarak boşaltacaktır.

11. Filtre: paslanmaz çelik kabuk, ince filtre elemanı.

12. Makine gövde malzemesi: alüminyum alaşım profili.

13. Görünüm boyutu (WXDXH): 1400X750X1600mm.
