Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration Certificate(cost additional) |
Model numarası: | HAI-1 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 30 GÜN |
Ödeme koşulları: | L/C, T/T |
Ark grev akımı: | 33A | Ark darbe gerilimi: | 220-240v |
---|---|---|---|
Elektrot çalışma hızı: | 254mm / s ± 25 mm / s | Ark vuruş frekansı: | 40times / dakika |
Vurgulamak: | Elektrikli cihaz test cihazı,taşınabilir cihaz test ekipmanları |

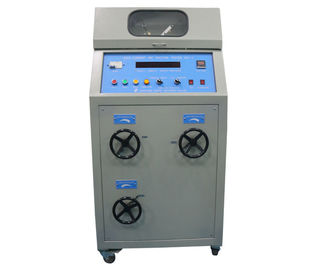

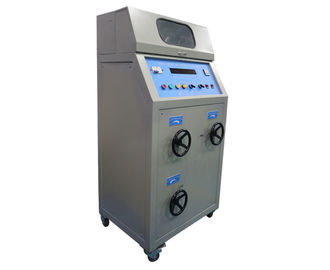

Yüksek Akım Ark Ateşleme Test Cihazı
HAI-1
Ürünler Giriş
Bu cihaz UL 746A, UL746C, UL 498 fıkra 114, IEC 60950-1, BS EN 60950-1, BS 7002, vb standart gereksinimlerine uygundur. Elektrikli ve elektronik ürünlerin, evlerin malzemelerinin direnç testi için uygundur. Çalışma prensibi, canlı parçaların farklı kutupları arasında veya canlı parçalar ile topraklanmış (topraklanmış) metal parçalar arasında meydana gelebilecek olan yalıtkandaki elektrik kaçağını simüle etmektir. İzolatörün ark direnci performansını öngörülen voltaj altında ölçmek ve değerlendirmek için kullanılır.
Yüksek akım ark ateşleme test cihazı çift elektrotları kullanır. Belirli bir ark çarpma hızına (254mm / s) ve tekrarlama frekansına (40 kez / dakika) göre spesifik akım (33A) ve güç faktörü (COSφ0.5) ile, numunenin yüzeyinde tekrar tekrar 200 kez çarpma. Büyük akım ark tutuşma performansı (HAI), numunenin tutuşup tutulamayacağına göre değerlendirilebilir.
teknik parametreler
elektrotlar | Ф3.5mm 30 ° Bakır (Statik) elektrot Ф3.0mm 60 ° Paslanmaz Çelik (Dinamik) elektrot |
Ark grev akımı | 33A |
Ark grev gerilimi | 220-240 |
Elektrot çalışma hızı | 254mm / s ± 25 mm / s |
Ark vuruşu frekansı | 40times / dakika |
Güç faktörü | COSφ0.5 |
Test süreleri | 0-9999times |
Çalışma gerilimi | 220VAC / 60Hz, 15kVA |
Çalışma adımları:
Panelin 1.Fonksiyonları
GÜÇ: Güç düğmesini açın ve cihaz açık.
2.STOP / START: Test veya hata ayıklamayı durdurmak veya başlatmak için.
SIFIRLA: Test zamanlarının mevcut görüntüleme değerini temizle.
TAMAMLANMA: Test tamamlandıktan sonra ses ve ışık alarmları verilecektir.
OTOMATİK: Testi otomatik olarak çalıştır
MANÜEL: Manuel modu seçerken, motor çalışmaya başlayabilir hatta operatör start düğmesine basmaz, hata ayıklama için uygundur.
TEST: Bu modu seçin, cihaz hata ayıklamadan sonra testi normal şekilde işleyecektir.
DEBUGGING: [OTOMATİK] modu altında, [START] düğmesine basın, çalışma akımı 33A'ya (220V-240V) ulaşıncaya kadar akım ve voltajı ayarlamak için topuzları yavaşça döndürün ve güç faktörü 0,50'e ayarlanır.
3. Test örneğinin kurulumu

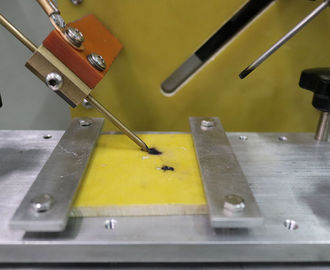

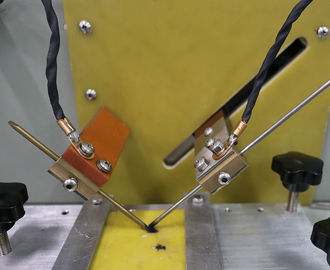

4.Aşağıda gösterildiği gibi, güç kapatıldığında 130 mm x 13 mm x (2 ~ 12) mm numuneyi jig'ye sabitleyin, elektrotun konumunu ayarlayın, böylece iki elektrot 45 ° 'lik bir açıdadır. ve iyi iletişim halinde. Numunenin yüksekliği, üç erik cıvatasını ayarlayarak ayarlanabilir.
Elektrotları takarken, elektrot armatürlerine vidaları sıkın veya elektrotlar düşecektir.
