Güç kaynağı: | AC230V 50Hz | Krank Hızı: | 30r / dak (önceden ayarlanabilir) |
---|---|---|---|
Hortumun Yatay Hareket Mesafesi: | 300mm | çalışma İstasyonu: | 3 istasyon, senkron çalışma |
Vurgulamak: | Elektrikli Aletler Test,Taşınabilir cihaz test ekipmanları |
Akım - Taşıma Hortumları Brasion Direnci Elektrikli Aletler Test Cihazı 30R / Min
Standart: Bu cihaz IEC60335-2-2, madde 21.102 şekil 101 standardına uygundur. Akım taşıyan hortumlar aşınma direnci testi için uygundur.
Teknik parametreler :
Güç kaynağı | AC230V 50Hz. |
Kontrol ve operasyon | PLC akıllı elektrik kontrolü, dokunmatik ekran kullanımı |
Çalışma istasyonu | 3 istasyon, senkron çalışma |
Krank hızı | 30r / dak önceden ayarlanabilir |
Hortumun yatay hareket mesafesi | 300mm |
Aşındırıcı kumaşın hareket hızı | 0.1 m / dak |
Test süreleri | 0-999999 kez, önceden ayarlanmış olabilir |
Aşındırıcı kemer | ISO 6344-2'de belirtildiği gibi Korundum tane büyüklüğü P 100. |
Kütle ağırlığı | 1 kg |
Kütle silindirin merkezinden maksimum uzaklığa sahiptir. | 600 mm |
Ebat ve ağırlık | 1000 × 900 × 1100mm, 100kg |
Uygulama :
Hortumun bir ucu, Şekil 101'de gösterilen krank mekanizmasının bağlantı çubuğuna bağlanmıştır. Krank, dakikada 30 devirde dönmekte olup, bu, hortumun ucunun, 300 mm'lik bir mesafe boyunca yatay olarak geriye ve ileriye doğru hareket etmesine yol açmaktadır. Hortum, üzerinde aşındırıcı bir bezden oluşan bir kayışın 0.1 m / dk'lık bir hızla hareket ettiği dönen bir pürüzsüz silindir tarafından desteklenir. Aşındırıcı, ISO 6344-2'de belirtildiği gibi korundum büyüklüğü P 100'dür. Rotasyondan kaçınmak için yönlendirilen hortumun diğer ucundan 1 kg'lık bir kütle asılır. En alçak konumda, kütlenin silindirin merkezinden maksimum 600 mm'lik bir uzaklığı vardır. Krankın 100 turu için test testi yapılır.
Testten sonra temel yalıtım açıkta bırakılmayacak ve birbirine bağlı iletkenler ile tuzlu su çözeltisi arasında madde 16.3'ün elektrik dayanımı testi gerçekleştirilecektir.

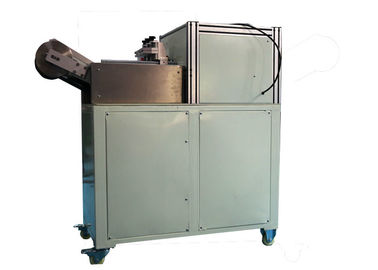

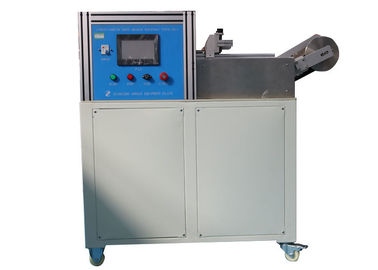

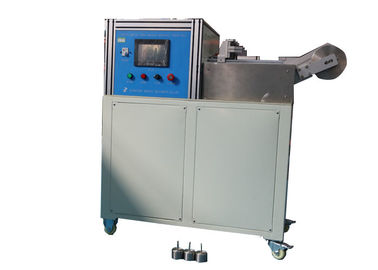

Referans için resim:
