| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration certificate(cost additional) |
| Model numarası: | HDX1302 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Karton kutu |
| Teslim süresi: | 20 gün |
| Yetenek temini: | ayda 10 Set |
| Çekirdek geçerli yükleme: | 0-25A | Voltaj yükleme: | 0-400V |
|---|---|---|---|
| Hız testi: | 0,33 m/S | Mesafe test: | 1000 ± 20mm |
| Uygun çekirdek: | 2-18 | Nominal kesit alanı: | 0,2 ~ 4mm2 |
| Vurgulamak: | ses ölçüm cihazları,düşme test cihazları |
||
Standart :
IEC60065: 2014 fıkraları 16.3 b), IEC60950, IEC60245-1 ile uyumludur ve 450/750 V-Bölüm 2'ye dahil olmak üzere: Test yöntemleri.
Uygulama :
Tamamlanmış esnek kabloların mekanik dayanımını kontrol etmek için kullanılır. Bu test, nominal kesit alanı 4 mm2'den büyük çekirdeklere sahip esnek kablolar ve ikiden fazla eşmerkezli katmana yerleştirilmiş 18'den fazla çekirdeğe sahip kablolar için geçerli değildir.
Test örneği :
Tamamlanmış esnek kablolar.
Özelliği :
Bu kablo test cihazı, bir taşıyıcı C'ye (bakınız IEC60245-2 Şekil 1), taşıyıcı için bir tahrik sistemi ve test edilecek her bir kablo örneği için dört makaradan oluşur. Taşıyıcı C, aynı çapta olan iki makara A ve B'yi destekler. Aparatın her iki ucundaki iki sabit kasnak, A ve B kasnaklarından farklı bir çapta olabilir, ancak dört kasnağın tamamı, numunenin aralarında yatay olacak şekilde düzenlenmelidir. Taşıyıcı, hareket yönünün tersine çevrilmesi arasında yaklaşık olarak 0,33m / s'lik sabit bir hızda 1 m'lik bir mesafe boyunca döngüleri (ileri ve geri hareketleri) yapar. Yaklaşık 5 m uzunluğunda bir esnek kablo örneği, her bir uç ağırlığa yüklenecek şekilde makaraların üzerine gerdirilecektir. Bu ağırlığın kütlesi ve kasnakların A ve B çapları aşağıdaki tabloda verilmektedir.
Parametreler :
| Güç kaynağı | AC 220V / 50HZ (özelleştirilebilir) |
| Çekirdeklerin mevcut yüklenmesi | 0-25A |
| Gerilim yükleme | 0-400V |
| Test hızı | 0.33M / S |
| Test mesafesi | ± 1000 20mm |
| Uygun çekirdek | 2-18 |
| Nominal kesit alanı | 0.2 ~ 4mm 2 |
| Kasnakların çapı | 60, 80, 120, 160, 200mm (Müşteri isteğe bağlı: Standart donanımlı 3 adet) |
| Kombine ağırlıklar | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Hata testi | Akım kesintisi, iletkenler arasında kısa devre, test ve makara arasında kısa devre. |

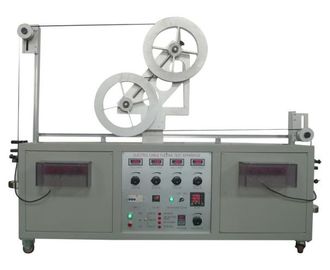

Referans için resim:
