PLC Kontrol 250v Kendinden Balastlı Lamba Anahtarları Dayanıklılık Testi ve Yük Kutusu Entegre Test Sistemi
Standart: IEC60669-1: 2017 madde 19.3 ve IEC60669-2-1: 2015 madde 19.109
Teknik parametreler:
| madde | içerik |
| Güç | Toprak AC220V ±% 5 / 50Hz ile tek faz |
| Akıllı endüstriyel kontrol sistemi | IPC: IPC-810E Konfigürasyon yazılımı: E5 Osiloskop: Tektronix veya Agilent Edinme modülü: çoklu
yüzey elektrostatik toz püskürtme |
| Anahtar dayanıklılık test cihazı | İstasyon: 3 bağımsız test istasyonu Kontrol sistemi: 7 inç renkli LCD dokunmatik ekran + PLC + servo motor, Çevrimiçi kullanım veya diğer cihazlarla (çeşitli yükler gibi) iletişim için uygun olan, veri toplama ve istatistiklerini sağlayan bir iletişim arayüzüne sahiptir. Test stroku: 0.1 ～ 100mm, önceden ayarlanabilir Test hızı: 0.1 ～ 200mm / s, önceden ayarlanabilir Açma / Kapama süresi: 'açık' süre, toplam döngünün (% 25 + 5 0) ve 'kapalı' süre (750-5)%, 0,1 ～ 99,9 önceden ayarlanabilir Çalışma hızı: Test stroku, test hızı ve açma / kapama süresi ayarı ile ilişkili olarak 3-40 kez ayarlanabilir Alarm algılama: Dahili algılama devresi, ürünün niteliksiz olduğu tespit edildiğinde, sesli ve görsel bir alarm vardır ve metin istemleri vardır: 1) Anahtar bağlandığında, sürekli iletim meydana gelir; 2) Elektrik çarpması yandığında bağlanamaz; 3) Sayım geldiğinde. Yük bağlantı noktası: tungsten filament lamba yükü, harici balastlı lamba yükü, TV yükü, endüktif yük, kapasitif yük, motor yükü ve benzeri gibi farklı test yükleri gerektiği gibi bağlanabilir. Ölçü: W1250mm x D650mm x H1150mm; Ağırlık: 100kg. |
| Kendinden balastlı lamba yükleme kutusu | Dijital voltaj değeri: Aralık 0 ~ 300V, hassas 0.5, Dijital güç değeri: 0 ~ 9KW, hassas 0.5 Çıkış kanalı: 3 kanal (iki kanal 250W ve diğer kanal 400W) Anma gerilimi: 250V ~, giriş voltajı ayarlanabilir, W, I tepe noktası , I 2 t ve ani akım dalga formları dahil olmak üzere tüm çalışma parametreleri 250V ~ olarak ayarlanır. Anma akımı 10A, 13A, 16A, 20A dört isteğe bağlı Her cihaz bir kapatma kontrol cihazı sağlar (dokunmatik ekran seçimi "kalibrasyon" fonksiyonu), her seferinde 90 derecelik açı iletimlerinde, bu fonksiyon ilk ekipman kalibrasyonu ve ölçüm doğrulaması için kullanılabilir. Uzun açık / uzun kapalı koruma fonksiyonu ile, 1 ~ 99S koruma süresi önceden ayarlanabilir, alarm alarmı kapatılabilir. |
Test prensibi:
IEC60669-1: 2017 ve IEC60669-2-1: 2015, sadece 250V nominal gerilime sahip anahtarlar için.
Yük kutusu devresi, doğrultucu köprü ve kapasitör ile birlikte Şekil 12b ve madde 19.3'e uygun olacaktır.

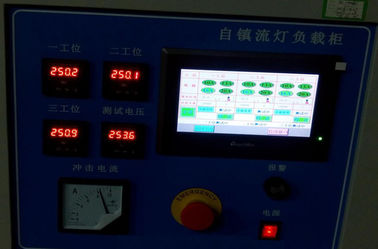

Cihaz ekranı: İzleme için cihazdaki güç ölçer ve voltmetre.
Kalibrasyon yöntemi:

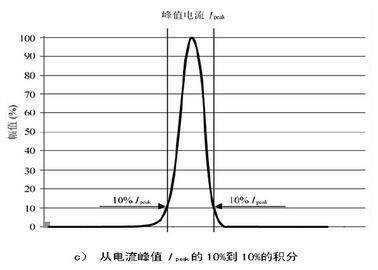

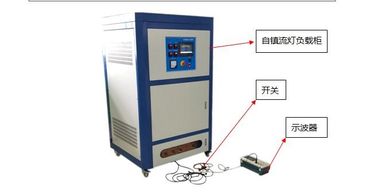

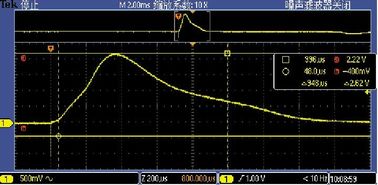

Manuel test süreci ve kalibrasyon yöntemi: anahtar örneği, yük kutusunun çıkış terminaline bağlanır, osiloskop kalibrasyon portuna bağlanır ve 0.2 seviyeli standart bir direnç (direnç değeri 0.01 ohm'dur) anahtara seri olarak bağlanır devresi ve standart direnç üzerindeki voltaj bir osiloskop tarafından okunur, Akımı (I = U / R = U / 0.01 = 100 * U), ölçüm dalga formu diyagramını (GB16915) elde etmek için voltajın dirence bölünmesi formülü .1-2014 referans için standart dalga formu) aşağıdaki gibidir:
Ölçülen veriler bilgisayara kopyalanır ve örneklenen voltaj sinyali Excel yazılımı tarafından hesaplanır. Ölçülen akım değerini I = U / R = U / 0.01 = 100 * U elde etmek için voltajı örnekleme direncine (0.01 ohm) bölün.
10A-100W dalga formu verileri aşağıdaki tabloda gösterilmektedir:
Tutarlılık ve kararlılığı sağlamak için, yukarıdaki veriler 5'ten fazla ölçüm gerektirir (soğuk ve sıcak dahil), ölçülen değerler standardın gereksinimleri dahilindedir.
Otomatik test yöntemi:
Test edilecek anahtar örneğini, anahtar terminali kendinden balastlı lamba yük kutusu çıkış terminaline ve endüstriyel bilgisayar sinyal hattı (osiloskop) kalibrasyon portuna bağlanacak şekilde anahtar dayanıklılık test cihazına takın. Anahtar dayanıklılığı test cihazı, anahtarı kapatmak için komut tahriki manipülatörüne bağlandığında, kendinden balastlı lamba yük kutusu tarafından gönderilen akım dalgası 90 ° faz açısında açılır ve endüstriyel bilgisayar otomatik olarak akım piklerini toplar I peak , I 2 t, ve voltaj V ve otomatik hesaplama, standart verileri karşılaştırmak, kalifiye bir arıza kararı vermek
