| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | calibration certificate (cost additional) |
| Model numarası: | HJ0641 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 set / ay |
| Standart: | IEC60335-2-5 | Denetim: | PLC |
|---|---|---|---|
| Yük Gerilimi: | AC 0-250V | Kapı açma / kapama açısı: | 0-100 ° |
| Kapı açma / kapama hızı: | 0-360 ° / s | Robot kolu ve kapı bağlantısı: | Vakum vantuz |
| Vurgulamak: | elektrikli cihaz test cihazı,taşınabilir cihaz test cihazları |
||
IEC60335-2-5 Bulaşık Makinesi İç Kablolama PLC Kontrolü Tek İstasyon Esnek Test Cihazı, Yük Gerilimi Ayarlanabilir
Ürün Bilgisi
Test cihazı IEC 60335-2-5 ev ve benzeri elektrikli ev aletlerine göre tasarlanmış ve üretilmiştir - güvenlik: bölüm 2-5: bulaşık makineleri için özel kurallar, madde 23.3; EN 60335-2-7 Madde 23.3; IEC 60335-1 madde 23.3, Bulaşık makinesi kapısının iç kablolarının, tekrarlanan açma ve kapama kapısının etkisi altında yeterli bükülme direncine sahip olup olmadığını veya koruyucu katmanın bağıl hareketin girişimine karşı koymak için yeterli olup olmadığını test etmek için kullanılır. dahili kablolamanın güvenilirliğini doğrulamak için hasarsız diğer bileşenlerin; Tekrarlanan kapı açma ve kapama işlemleri için diğer testlere yardımcı olmak için kullanılır.
Test prensibi
Düzenlenen program, belirli bir hızda ileri geri hareket etmek için kapıyı veya vakum vantuzunun emdiği kapağı sürmek için motor tarafından tahrik edilen robot kolunu kontrol etmek, böylece dahili kablolamanın güvenilirliğini doğrulamak için kullanılır.
Örnek test
Elektrikli bulaşık makinesi, (tek fazlı ≦ 250V), İzin verilen maksimum numune boyutu WDH = 600 * 600 * 850mm
yapı

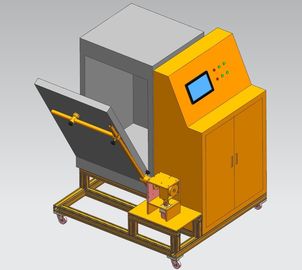

Ekipman bir elektrik kontrol kabininden (yük voltaj regülatörü dahil), bir çerçeveden ve çerçeveye monte edilmiş bir robot kolundan oluşur.
Ekipman boyutları: yaklaşık: 1500 × 1300 × 1300 (mm) G × D × Y
Ekipman ağırlığı: 180kg
Performans parametreleri :
| Test istasyonu | Tek istasyon |
| Elektrik kontrol modu | PLC programlanabilir kontrol, 7 inç renkli LCD dokunmatik ekran |
| Sürüş modu | Servo motor |
| Numune sıkıştırma yöntemi | Alüminyum profil braketi, mekanik ayar vidası konumlandırma |
| Robot kolu ve kapı bağlantısı | Vakum vantuz |
| Kapı açma / kapama hızı | 0-360 ° / s, önceden ayarlanabilir |
| Kapı açma / kapama açısı | 0-100 °, önceden ayarlanabilir |
| Esnek fiyat | Dakikada 30, önceden ayarlanabilir |
| Test süreleri | 0-999999 kez, önceden ayarlanabilir ve görüntülenebilir |
| Alarm | Elektrik kesintisi alarmı ve mevcut test sürelerini kaydedin |
| Yük gerilimi | AC 0-250V, ayarlanabilir; harici DC bağlantı noktası |
| Yardımcı eylem mekanizması | Bulaşık makinesi kapı kilidi çalıştırma mekanizması |
| Güvenlik koruma cihazı | |
| Güç | Kaçak koruma, aşırı yük ve kısa devre koruması |
| Motor | Aşırı yük ve kısa devre koruması |
Kullanım ortamı
Güç kaynağı: AC220V ±% 10 / 50-60Hz, güç 6KW
Hava kaynağı: 0.5-0.7MPa basınçlı hava
Kullanım yeri: atmosferik basınç 80 ~ 106kpa; ortam sıcaklığı 5 ~ 40 ° C; bağıl nem (20 ~ 80)% RH; kuvvetli çalkalama, titreşim, elektromanyetik girişim yok, toz yok, patlayıcı ve aşındırıcı gaz yok, iyi ısı dağılımı.
