Yüksek Enerji Sarkaç Çekiç 50J Darbe Test Cihazları

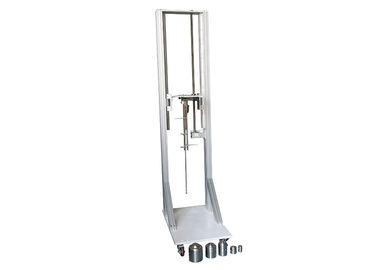

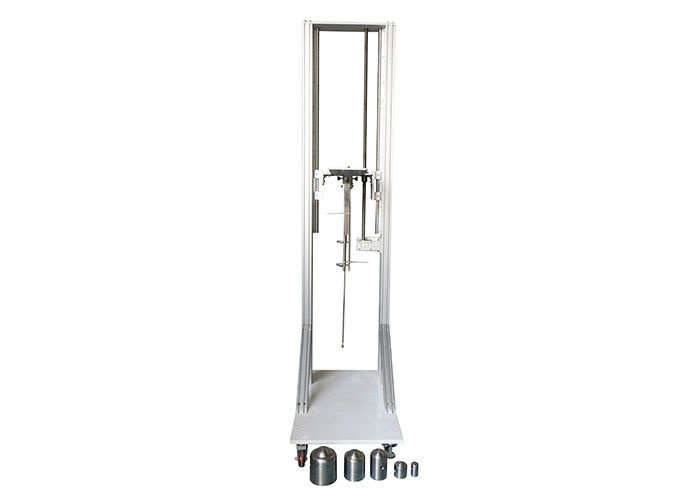

Yüksek Enerji Sarkaç Çekiç 50J Darbe Test Cihazları

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: HongCe
Sertifika: calibration certificate
Model numarası: HC9921A

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 Takım
Fiyat: Negotiatable
Ambalaj bilgileri: kontrplâk
Teslim süresi: 25 gün
Ödeme koşulları: / T
Yetenek temini: 10 set / ay
İletişim
Detaylı ürün tanımı
Malzeme: Paslanmaz çelik Etki öğesi: 2,5,10,20,50J isteğe bağlı
Düşme yüksekliği: 200-1200mm Sarkaç açısı: 0-90 ° ayarlanabilir
Ürün adı: Sarkaç Çekiç Test Aparatı Garanti: 1 yıl
Standart: IEC60068-2-75, IEC62262 kullanım: Darbe Test Cihazı
Vurgulamak:

impact test equipment

,

pendulum impact testing machine

Darbe Test Cihazı Yüksek Enerji Sarkaç Çekiç Test Cihazı Paslanmaz Çelik Darbe Elemanları



Standart:

IEC60068-2-75 Çevresel test - Bölüm 2: Testler - Test Eh: Çekiç testleri madde 5 Test Eha: Sarkaç çekiç, IEC62262 Harici mekanik darbelere karşı elektrikli ekipman muhafazaları tarafından sağlanan koruma derecesi (IK kodu)



Standart açıklama:

Test aparatı temelde, dikey bir düzlemde tutulacak şekilde üst ucunda dönen bir sarkaçtan oluşur.Pivotun ekseni, ölçüm noktasının 1000 mm üzerindedir.Sarkaç, nominal olarak sert bir koldan ve Tablo 1'in gerekliliklerine uygun bir vurucu elemandan oluşur.

Ağır, hacimli veya işlenmesi zor numuneleri test etmek için taşınabilir bir sarkaç kullanılabilir.Yukarıdaki açıklamaya uygun olacaktır, ancak pivotu doğrudan numuneye veya hareketli bir yapıya sabitlenebilir.Bu durumda deneylerden önce sarkacın ekseninin yatay olması, sabitlemesinin yeterince rijit olması ve çarpma noktasının eksenden geçen düşey düzlemde olması sağlanacaktır.

Her durumda, sarkaç serbest bırakıldığında, yalnızca yerçekimi kuvvetinin etkisi altına düşmesine izin verilecektir.



Uygulama:

Elektrikli ekipman kabukları harici nesnelerle çarpıştığında mekanik çarpışma dayanımı derecesini test etmek için geçerlidir.



Örnek test:

Elektrik enerjisi ölçüm kabini, trafo merkezi kablo panosu ve kablo bağlantı kutusu ve benzeri ekipmanın kabuğu.



Özellik:

Bu cihazın çerçevesi paslanmaz çelikten kaynaklanmıştır, yapısı kompakt ve dayanıklıdır.Montaj braketleri yukarı ve aşağı ayarlanabilir ve darbe açısı 0-90 ° ayarlanabilir, tüm test aparatının çalıştırılması kolaydır.Cihaz, 2J ve üstü için yüksek enerjili bir sarkaç darbe cihazıdır.



Parametreler:

Sarkaç çubuk açısı 0-90 ° ayarlanabilir, ölçekli ekran
Sarkaç çubuk uzunluğu

1000 mm.

φ9, 1J ve 2J için, φ15.9, 5J, 10J, 20J ve 50J için kullanılır

Etki unsurları 2J, 5J, 10J, 20J, 50J
Darbe yüksekliği 200mm ~ 1200mm ayarlanabilir




Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği tablosu:

Enerji / J 2 5 10 20 50
Eşdeğer kütle kg (±% 2) 0.5 1.7 5 5 10
Düşme yüksekliği mm ±% 1 400 300 200 400 500




IK kodu ile etki enerjisi tablosu arasındaki ilişki:

IK kodu IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Darbe enerjisi / J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





Mekanik Prensipler:

Bu aparat IEC 60068-2-75'e göre tasarlanmış ve üretilmiştir, sarkaç çubuğunun ön ucu çarpma elemanlarına bağlanır, sarkaç çubuğunu belirli bir yüksekliğe ayarlayın ve serbest bırakın, ardından sarkaç çubuğu testi etkilemek için serbestçe sallanır tanımlanmış bir alan içindeki numune yüzeyi.Farklı eşdeğer kütle vurma elemanları, farklı darbe enerjilerine karşılık gelir ve farklı elektrikli ekipman mahfaza dayanıklılık testi için geçerlidir.

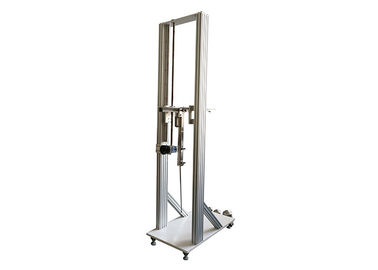

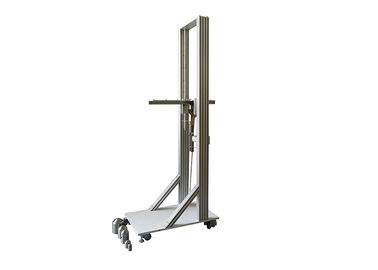

Yüksek Enerji Sarkaç Çekiç 50J Darbe Test Cihazları 0Yüksek Enerji Sarkaç Çekiç 50J Darbe Test Cihazları 1
