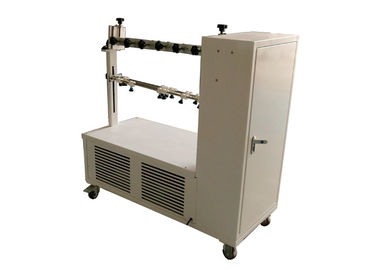

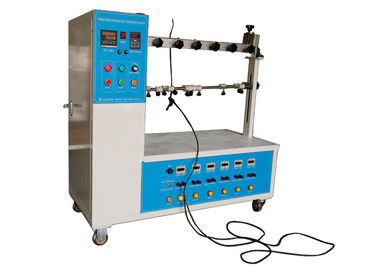

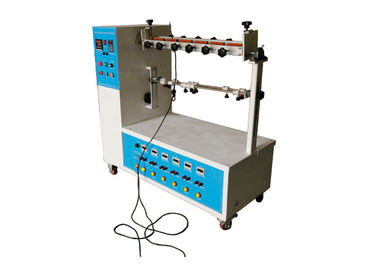

Şekil 21 Fiş Kablosu 999999 Esneklik Test Aparatı

Şekil 21 Fiş Kablosu 999999 Esneklik Test Aparatı

Şekil 21 Fiş Kablosu 999999 Esneklik Test Aparatı
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Şekil 21 Fiş Kablosu 999999 Esneklik Test Aparatı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HongCe
Sertifika: Calibration certificate(cost additional)
Model numarası: HC9919
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiation
Ambalaj bilgileri: kontrplâk
Teslim süresi: 30 gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Ayda 10 set
İletişim
Detaylı ürün tanımı
Test istasyonları: 6 istasyon esneme süreleri: 1-999999 (ayarlanabilir).
Esneme oranı: 10 ~ 60 rpm (ayarlanabilir) Ağırlıklar: 10N / 20N * 6
Vurgulamak:

Şekil 21 Esneklik Test Aparatı

,

6 İstasyonlu Esneklik Test Aparatı

IEC 60884-1 Şekil 21 6 İstasyon Buton Kontrollü Fiş Kablosu Esneklik Test Aparatı



Standart:

IEC 60884-1 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' maddesi 23.4, şekil 21



Standart açıklama:

Yeniden bağlanamayan fişler ve yeniden bağlanamayan taşınabilir prizler, esnek kablo aksesuara girdiği yerde aşırı bükülmeye karşı korunacak şekilde tasarlanacaktır.



Bu amaçla sağlanan korumalar yalıtkan malzemeden olacak ve güvenilir bir şekilde sabitlenecektir.



Uygunluk, muayene ve şekil 21'de gösterildiği gibi bir aparat vasıtasıyla yapılan bir esneme testi ile kontrol edilir.



Test yeni numuneler üzerinde yapılır.

Numune, hareketinin ortasındayken, numuneye girdiği esnek kablonun ekseni dikey olacak ve salınım ekseninden geçecek şekilde aparatın salınım elemanına sabitlenir.



Düz kordlu numuneler, kesitin ana ekseni salınım eksenine paralel olacak şekilde monte edilir.



Aksesuar, test aparatına aşağıdaki şekilde sabitlenmelidir:

– fişler: pimlerle;

– portatif prizler: geçme yüzeyinden esnek kablo yönünde 4 mm ila 5 mm mesafede;deney sırasında portatif priz çıkışına maksimum boyutlara sahip bir deney fişi takılmalıdır.



Aksesuar, salınım elemanının sabitleme parçası ile salınım ekseni arasındaki mesafenin değiştirilmesiyle, esnek kablonun, test cihazının salınan elemanı tam hareketi boyunca hareket ettirildiğinde minimum yanal hareketi yapacak şekilde konumlandırılır.



Esnek kablo, uygulanan kuvvet olacak şekilde bir kütle ile yüklenir.

– Nominal kesit alanı 0,75 mm'yi geçen esnek kablolu aksesuarlar için 20 N 2 ;

– Diğer aksesuarlar için 10 N.



İletkenlerden, aksesuarın anma akımına veya aşağıdaki akımdan hangisi daha düşükse, eşit bir akım geçirilir:

– 0,75 mm'den büyük nominal kesit alanına sahip esnek kablolara sahip aksesuarlar için 16 A2;

– 0,75 mm nominal kesit alanına sahip esnek kablolu aksesuarlar için 10 A2 ;

– 2,5 A, nominal kesit alanı 0,75 mm'den az olan esnek kablolu aksesuarlar için2 .



İletkenler arasındaki voltaj, numunenin anma voltajına eşittir.



Salınım elemanı 90°'lik bir açıyla (dikeyin her iki tarafında 45°) hareket ettirilir, esneme sayısı 10.000 ve esneme hızı 60/dak'dır.



Dairesel kesitli esnek kablolara sahip numuneler, 5 000 bükülmeden sonra salınan elemanda 90° döndürülür;düz esnek kablolara sahip numuneler, yalnızca iletkenlerin eksenlerini içeren düzleme dik bir yönde bükülür.



Esneme testi sırasında,

- akımın kesintiye uğramaması,

– iletkenler arasında kısa devre yok.



Deneyden sonra, varsa koruyucu gövdeden ayrılmamalı ve esnek kablonun yalıtımında herhangi bir aşınma veya yıpranma belirtisi görülmemelidir;İletkenlerin kopuk telleri, erişilebilir olacak kadar yalıtımı delmemelidir.



Uygulama:

Bu cihaz, yeniden bağlanamayan fişlerin (terminaller) ve yeniden bağlanamayan portatif prizlerin esneme özelliklerini test etmek, güç kablosunun ve ceketin yorulma mukavemetini kontrol etmek için kullanılır.



Örnek test:

Yeniden bağlanamayan fişler ve yeniden bağlanamayan taşınabilir prizler



Özellik:

Hız düşürücü motor, ileri geri hareket yapmak için krank kayar blok yapısını kontrol eder, sol ve sağ esneme açıları manuel ölçek ile ayarlanır ve açı otomatik ayar dokunmatik ekran modeli özelleştirilebilir.

Test cihazı, önceden ayarlanmış test süreleri tamamlandığında otomatik olarak kapanacaktır.



parametreler:

Güç kaynağı AC220V, 60Hz
Test İstasyon Sayısı 6, 6 takım kelepçe ile
Esneme zamanlarının sayısı 1-999999 (ayarlanabilir).Her istasyona karşılık gelen 6 bağımsız sayaç ve genel bir sayaç bulunmaktadır.
Esneme Oranı 10~60 rpm (ayarlanabilir)
Esneme Açıları Her iki tarafta 45°, 60°, 90° dönüş açısı
Örnek bağlantı telleri 6 ADET
Ağırlıklar 10N/20N*6(UL113g ve 284g ağırlığı)
Kırılma göstergesi Gösterge ekranı
Boyutlar U*G*Y=870mm *610mm* 820mm



mekanik teori

Redüksiyon dişli kutusundaki krank bloğu, ileri geri hareketi yapmak için elektrik motoru tarafından tahrik edilir.



Şekil 21 Fiş Kablosu 999999 Esneklik Test Aparatı 0
