| Ürün adı: | Sarkaç Çekiç Test Aparatı | Garanti: | 1 yıl |
|---|---|---|---|
| Standart: | IEC60884-1 | Uygulama: | Mekanik dayanım testi |
| fonksiyon: | Darbe Testi | Sarkaç Uzunluğu: | 1000mm |
| Sarkaç ağırlığı: | 100 ± 1 g | Çarpıcı eleman: | 150g |
| Vurgulamak: | IEC 60884-1 Darbe Test Cihazı,madde 24.1 Darbe Test Cihazı,Sarkaç Çekiç Test Cihazı |
||
IEC60884-1 Darbe Test Cihazı 2J ve Altı İçin Sarkaç Çekiç Test Aparatı
Standart: IEC60884-1 2013 madde 24.1 ve şekil 22 ~ 26, IEC60669-1, IEC60068-2-75
Uygulama: Bu cihaz, fişler ve prizler, yüzey tipi montaj kutuları, vida rakorları, rakor kapakları, anahtar ve diğer elektrikli aksesuarlara ev ve benzeri amaçlar için mekanik mukavemet testi için uygundur.
Örnek test: fişler ve prizler, yüzey tipi montaj kutuları, vida rakorları, rakor kapakları, anahtar ve diğer elektrikli aksesuarlar.
Özellik:Montaj braketi yukarı ve aşağı, sola ve sağa hareket ettirilebilir ve darbe açısı ayarlanabilir.Cihaz, 2J ve altı için düşük enerjili bir sarkaç darbe cihazıdır.
Parametreler:
1. Sarkaç: Uzunluk: 1000 mm;dış çap: 9mm;çelik boru et kalınlığı: 0,5 mm;malzeme: çelik;ağırlık: 100 ± 1g
2. Montaj braketi: ağırlık: 10 ± 1 kg;iyi ayarlanmıştır ve Yatay yön ve dikey yön ayarlanabilir.Braketin tamamı, dönüş ekseni boyunca 90 ° döndürülebilir.
3. Çarpıcı öğe: 150g, eşdeğer kütle 200g. (Seçenek için 200g çarpıcı eleman).
4. Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği tablosu
| Enerji / J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Eşdeğer kütle /kilogram | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0 .25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Düşme yüksekliği ±% 1 mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Notlar:
|
|||||||||||||||

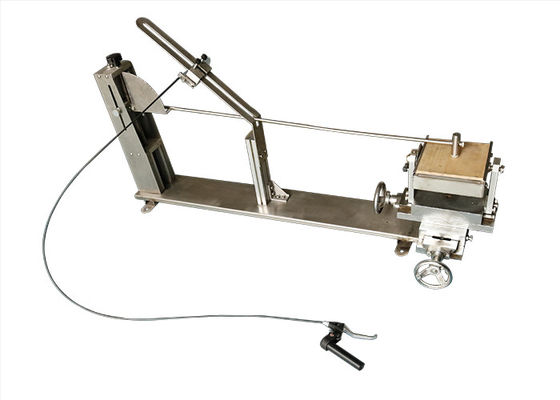

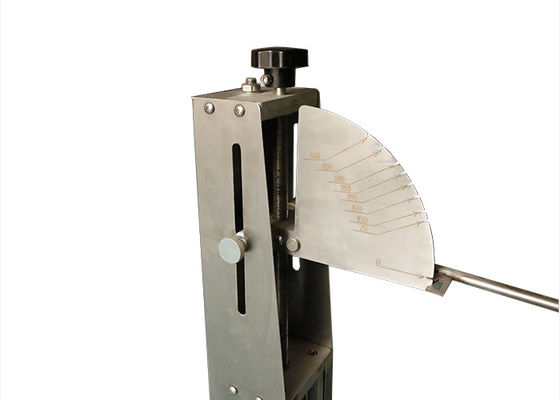

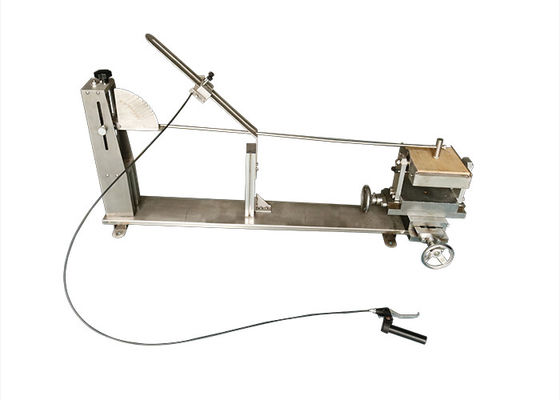

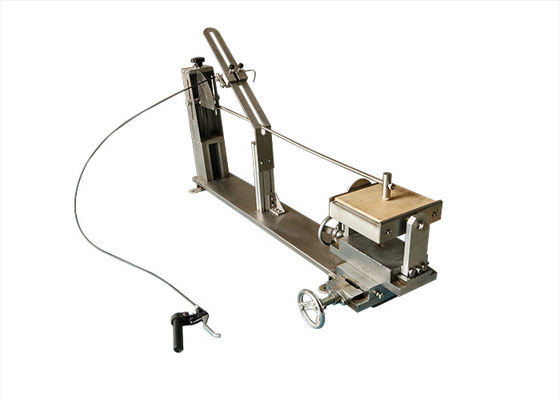

Resim görünümü:
