Standart: | IEC60529, IEC 60884-1, IEC 60335-1, IEC 60598-1 | Garanti: | 1 yıl |
---|---|---|---|
Kontrol: | PLC akıllı kontrol | İğne deliği: | Φ0.4mm |
döner tabla çapı: | 200/400/600/800/1000/1200/1400 / 1600mm isteğe bağlı | Su akışı: | IPX5 için 12,5 ± 0,625L / dk, IPX6 için 100 ± 5 L / dk |
İki delik dahil açısı: | IPX3: 120°; IPX3: 120 °; IPX4: 180° IPX4: 180 ° | Meme çapı: | IPX5 için Ф6.3mm, IPX6 için Ф12.5mm |
Jet nozulundan muhafazaya olan mesafe: | 2.5 ~ 3m | Basınç ölçer: | 0 ° 0.25MPa |
Vurgulamak: | IEC 60529 Giriş Koruma Test Cihazları,IPX6 Giriş Koruma Test Cihazları |

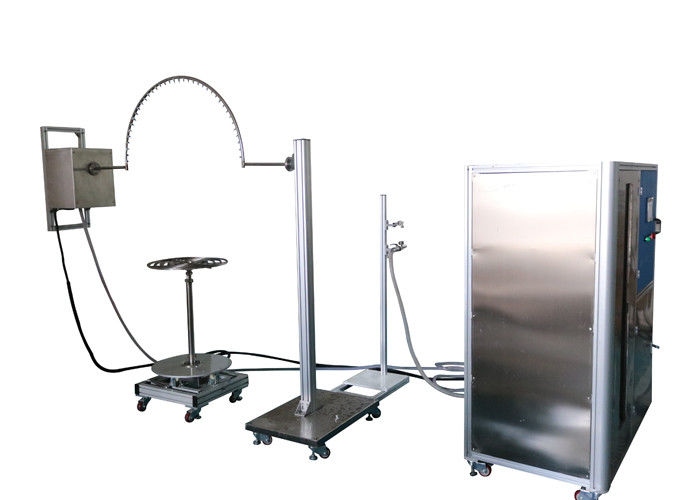

IEC60529 IPX3 - IPX6 için Giriş Koruma Test Cihazları Su Geçirmez Test Sistemi
Bu IPX3 ~ 6 su geçirmez test sistemi aşağıdakileri içerir:
IPX3 ve IPX4 HH0802 için Salınımlı Tüp Test Cihazı
Ürün Bilgisi:
Salınımlı tüp test cihazı, IEC60529 IPX3 ve IPX4, IEC60335-1 madde 15.1'in standart gereksinimine uygun olarak tasarlanmış ve üretilmiştir.Elektrikli ekipmanların su geçirmezlik testi için kullanılır.
Bu cihazın salınımlı tüp kısmı, ayarlanabilir hızlı motor ve krank-bağlantı mekanizması ile kontrol edilir.Bu cihaz, standartın gerektirdiği hızda makine ayar açısı ile ± 60 ° 'den diğer ± 175 °' lik bir yere gidip gelir.
Açı ayarı doğrudur.Yapı sağlam ve dayanıklıdır.90 ° dönmenin elde edilebildiği döner kademe ile donatılmıştır.
Teknik parametreler:
Hayır. | Öğe | parametreleri |
1 | Su tedarik etmek |
Su akış hızı > 10L / dak ±% 5 dahil edilmeden temiz su. Bu cihaz temiz su filtreleme ünitesi ile donatılmıştır. |
2 | Salınımlı tüpün boyutu |
Standart olarak R400, R600, R800 salınımlı tüplerle birlikte gelir (diğer boyut R200, R1000, R1200, R1400, R1600mm isteğe bağlı olabilir), paslanmaz çelik |
3 | Su deliği | Φ0,4 mm |
4 | İki deliğin dahil olduğu açı | IPX3: 120 °;IPX4: 180 ° |
5 | sarkaç açısı | IPX3: 120 °;IPX4: 360 ° |
6 | Yağmur hızı |
IPX3: 4s / süre (2 × 120 °); IPX4: 12s / zaman (2 × 360 °); |
7 | Su akışı | Sarkacın boyutuna ve pim deliklerinin sayısına göre ayarlanabilir (delik başına 0,07 L / dak) |
8 | Test süresi | 0.01S ~ 99 saat 59 dakika, önceden ayarlanabilir |
9 | Basınç ölçer | 0 ~ 0.25MPa |
10 | Site gereksinimleri |
Özel IP su geçirmez test odası, Zemin aydınlatmalı düz olmalıdır Ekipman için kullanılan 10A su geçirmez sızıntı anahtarı (veya soket).Giriş ve drenajın iyi işlevi ile.Zemin kurulumu |
11 | Alan | Salınımlı tüpe göre seçti |
El Tipi Jet Nozul HH0804
Sstandart:IPX5 ve IPX6, IEC60884-1, IEC60335-1, IEC60598-1 muhafazaları (IP Kodu) tarafından sağlanan IEC60529 koruma derecesi.
Uygulama:IPX5 ve IPX6 testlerinde kullanılır.
Test sbol:Elektronik cihazlar, lambalar, elektrik kabinleri, elektrikli bileşenler, araba, motosiklet, elektrikli ürünler (otomotiv aleti, her türlü anahtar, mikro motor vb.) Gibi su geçirmez fonksiyonlara sahip test cihazları
Özellik:Basınç göstergesi ile nozulu değiştirerek kullanılabilir, ayrıca tüm su geçirmez sistem setiyle eşleşebilir.
Teknik parametreler:
Hayır. | Öğe | IPX5 | IPX6 |
1 | Su tedarik etmek |

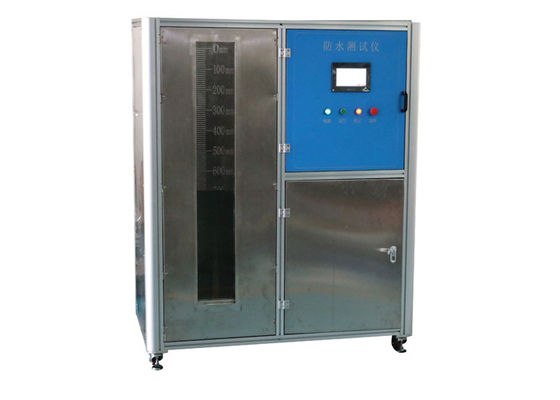

Su akış hızı > 12,5L / dak ±% 5 dahil edilmeden temiz su. Paslanmaz çelik su deposu ve basınçlı ekipman ile sağlanabilir. |
Su akış hızı > 100L / dak ±% 5 dahil edilmeden temiz su. Paslanmaz çelik su deposu ve basınçlı ekipman ile sağlanabilir. |
2 | Meme çapı | Ф6.3mm | Ф12.5mm |
3 | Su akışı | 12.5 ± 0.625L / dak, Akış ölçer ayarlanabilir | 100 ± 5 L / dak, Akış ölçer ayarlanabilir |
4 | Jet nozuldan muhafazaya olan mesafe | 2,5 ~ 3 milyon | 2,5 ~ 3 milyon |
5 | Test süresi | 1 dak / m²'den az değil (3 dakikadan az olmamalı) | 1 dak / m²'den az değil (3 dakikadan az değil) |
6 | Basınç ölçer | 0 ~ 0.25MPa | 0 ~ 0.25MPa |
7 | Site gereksinimleri |
Genişliği 3m'den fazla olan özel IP su geçirmez test odası, Giriş ve drenajın iyi işlevi ile.Duvar montajı |
Genişliği 3m'den fazla olan özel IP su geçirmez test odası, Giriş ve drenajın iyi işlevi ile.Duvar montajı |
Resim görünümü:
